Størrelsesområde: 2"~8" (DN50~DN200)
Tykkelse：1~5MM
Standards: GB、 EN 、DIN 、ASME
Materiale: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS3403 S.31603 S.

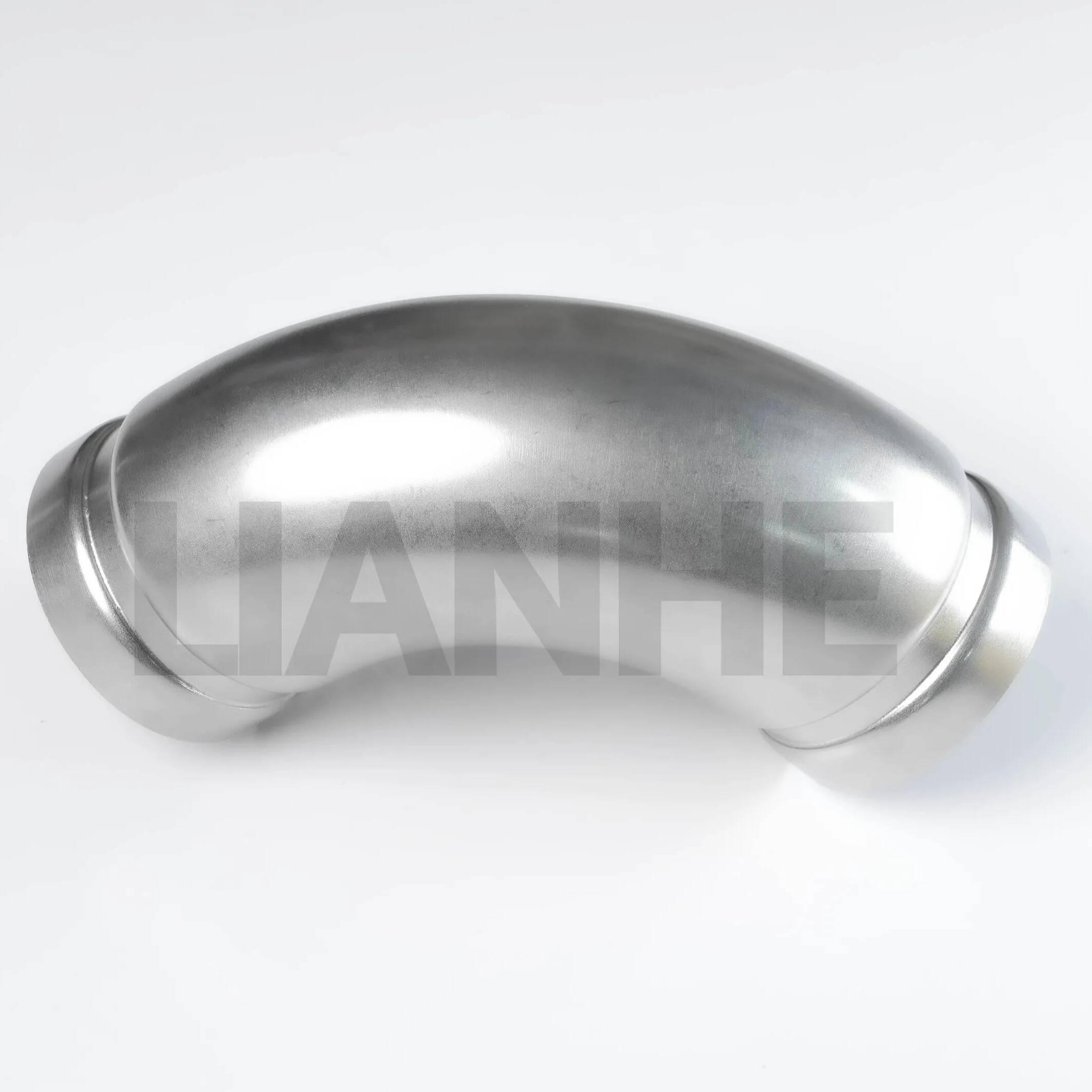

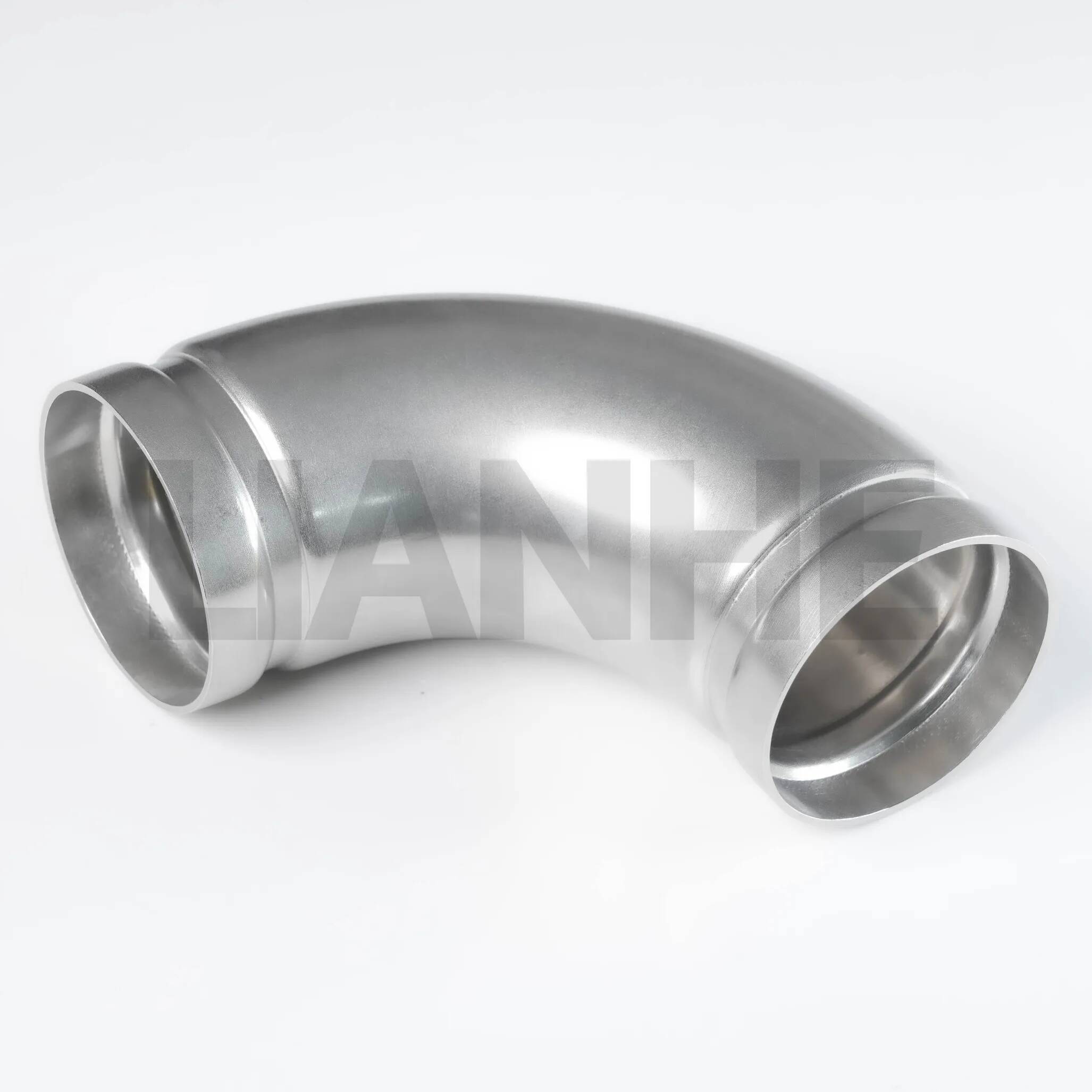

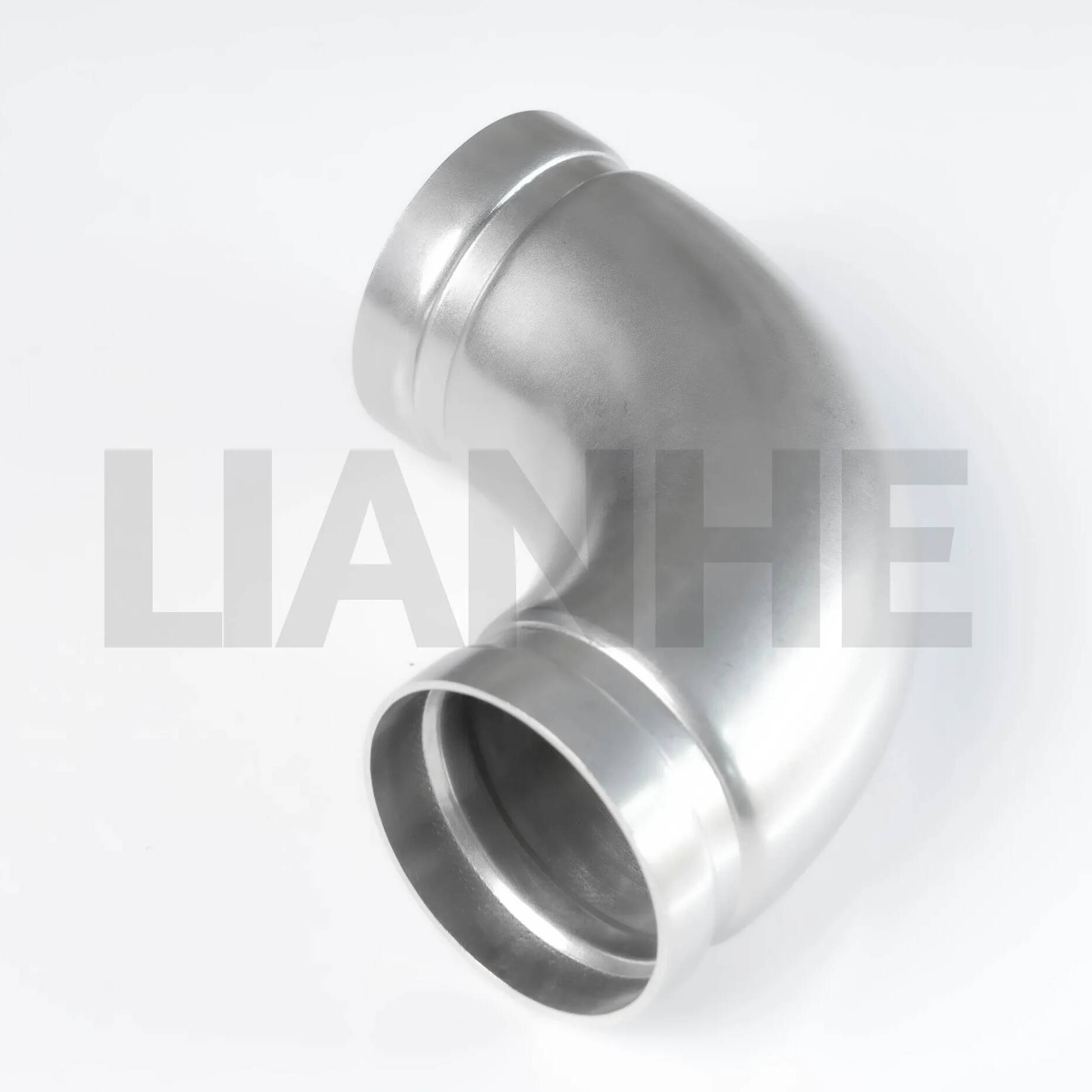

Den højstyrke rustfri stålrille 90DEG albuer er førsteklasses rørfittings designet til at ændre retning i rillede rørsystemer, samtidig med at den strukturelle integritet og floweffektivitet bevares. Konstrueret af sømløst 304 eller 316 rustfrit stål, har disse albuer AWWA C606-kompatible riller og en radius på 1,5D for jævnt laminært flow, hvilket gør dem ideelle til tunge applikationer, der kræver vibrationsmodstand og korrosionsholdbarhed.
Robust sømløs konstruktion:
Fremstillet af ekstruderet eller smedet rustfrit stål (304 til generel brug, 316 til barske miljøer), med vægtykkelse i overensstemmelse med tidsplan 40/80 og flydespænding ≥250 MPa.
Rilledimensioner (bredde: 12,7 mm, dybde: 2,4 mm) præcisionsbearbejdet til AWWA C606-standarder for ensartet koblingsindgreb.
Flowoptimeret design:
1,5D centerlinjeradius reducerer tryktabet med 30 % sammenlignet med albuer med kort radius, med en poleret indvendig boring (Ra ≤1,6μm), der minimerer turbulens og kalkopbygning.
90° vinkel giver optimal retningsændring, mens stress fordeles jævnt, velegnet til high-flow systemer (op til 1.000 GPM for 12" albuer).
Installationsfleksibilitet:
Forbindes til rillede rør ved hjælp af mekaniske koblinger (ingen svejsning/gevind), hvilket muliggør hurtig installation på få minutter med grundlæggende værktøjer, hvilket reducerer arbejdsomkostningerne med 40 %.
Fås i størrelserne 2" til 48" NPS, med tilpassede diametre og vægtykkelser til specielle projekter.
Miljømodstand:
316 rustfri stålvariant modstår klorid-induceret grubetæring (kritisk i marine- og saltvandsapplikationer), med en beskyttende passiveret overflade, der forlænger levetiden med 20%.
Temperaturområde: -250°C til 800°C (med passende pakninger), velegnet til kryogene væsker og højtemperaturdampledninger.
Perfekt til meget efterspurgte rørsystemer:
Brandbeskyttelse: NFPA 20-kompatible albuer i sprinklersystemer, der sikrer pålideligt flow i kommercielle bygninger og industrianlæg.
Olie- og gasbehandling: Afledning af flow i raffinaderirørledninger og offshoreplatforme, med 316 albuer, der opfylder NACE MR0175 for surgasmiljøer.
Strømproduktion: Damp- og kondensatledninger i termiske anlæg, der modstår hurtige temperaturændringer og højtrykscyklusser (op til 200 bar).
Vandbehandling: Spildevandsudledningssystemer og kemikaliedoseringsledninger med 304 bøjninger i overensstemmelse med NSF 61 til ikke-korrosive vandapplikationer.
Q: Kan disse albuer bruges i underjordiske installationer?
EN:Ja, men brug polyethylenhus eller anti-korrosionsindpakning for ekstra beskyttelse i ætsende jord.
Q: Hvad er det maksimale arbejdstryk for skema 80 albuer?
EN:Op til 300 PSI for 304 rustfrit stål og 350 PSI for 316 rustfrit stål ved 20°C.
Q: Påvirker rillerne albuens trykklassificering?
EN:Nej, det rillede design er konstrueret til at opretholde fuld trykkapacitet i rørsystemet, når det er korrekt koblet.
Q: Kan jeg male albuen af æstetiske formål?
EN:Ja, brug epoxybaserede malinger, der er kompatible med rustfrit stål; sørg for, at rilleområdet forbliver umalet for korrekt koblingsindgreb.
