Størrelse: 1/2" ~60" (DN10~DN1500);
Tryk: Klasse 150lbs ~2500lbs;PN16, PN25, PN40; 10K, 20K;
Flangeflade: RF, FF, RTJ, Mandansigt, Kvindeansigt, Tongue Face T, Groove Face G,
Fremstillingsstandard: ANSI B16.5, JIS B2220, EN1092-1, GB/T9119;
Materiale: ASTM A182 F304, F304L, F316, F316L, F310S, F321, F347;
Teknologi: Smedning, CNC drejebænk forarbejdning;
Mærke: Logo, Størrelse, Tryk, Standard, Materiale, Varme Nr. (Kan mærke efter kundens krav.);
Overfladebehandling: Affedtning Rengøring, Bejdsning;
Emballage: Bobleplast eller plastikdæksel -Trækasse eller palle;
Certifikater: GB/T19001-2016, ISO9001:2015, CE;

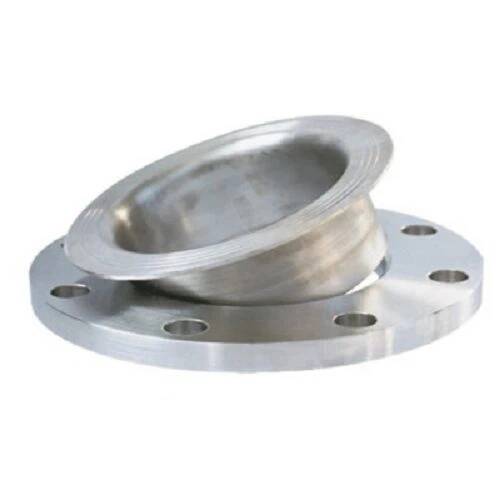

Højkvalitets rustfrit stål 304/316 overlapningsflange er en pålidelig rørforbindelsesløsning designet til nem justering og vedligeholdelse i høje temperaturer og korrosive miljøer. Konstrueret af 304 eller 316 rustfrit stål, har denne flange et løstsiddende design, der glider hen over en stumpende, hvilket tillader rotationsjustering for perfekt bolthulsjustering uden rørrotation.
Unikt skødeledsdesign:
Flangering glider frit over stumpenden (svejsehals eller muffesvejsning), hvilket muliggør 360° drejning for at justere bolthuller, afgørende for offshore og modulære rør, hvor præcis justering er udfordrende.
Reducerer stress på tilsluttet udstyr ved at absorbere mindre fejljusteringer, forlænge levetiden af pumper, ventiler og instrumenter.
Overlegen materialeydelse:
304 rustfrit stål (18Cr-8Ni) til generel korrosionsbestandighed; 316 rustfrit stål (16Cr-10Ni-2Mo) til kloridrige miljøer, med en minimumstrækstyrke på 515 MPa.
Kompatibel med ASME B16.5 (150#-2500#) og BS EN 1092-1 standarder, med valgfri forhøjet overflade (RF) eller flad overflade (FF) finish til forskellige pakningstyper.
Nem installation og vedligeholdelse:
Stumpende svejset til røret (stumpsvejsning eller muffesvejsning), mens flangeringen er boltet separat, hvilket muliggør udskiftning af flange uden at skære i røret.
Reducerer svejsekravene med 50 % sammenlignet med integrerede flanger, ideel til reparationer på stedet og eftermonteringsprojekter.
Tætnings- og trykklassificering:
Kompatibel med spiralviklede, PTFE og metalpakninger, hvilket giver lækagefri tætninger op til 2.500 PSI (316 rustfrit stål, 150# rating).
Temperaturområde: -250°C til 800°C (med passende pakninger), velegnet til kryogeniske, damp- og højtemperaturproceslinjer.
Perfekt til krævende rørforbindelsesscenarier:
Olie og gas offshore: Forbinder undersøiske rørledninger og platformsmoduler med 316 lapforbindelser, der modstår havvandskorrosion og cyklisk belastning.
Kraftværks turbiner: Højtemperatur dampforbindelser med 304 flanger tåler 550°C og 316 flanger op til 700°C med korrekt termisk isolering.
Kemiske reaktorer: Flangeforbindelser til ætsende medier, med 316 rustfrit stål, der opfylder CEPDG- og OSHA-standarderne for håndtering af farlige kemikalier.
Marinefartøjer: Maskinrumsrør og lasttankforbindelser med overlappende samlinger, der letter justering i vibrerende miljøer ombord.
Spørgsmål: Hvad er forskellen mellem overlapnings- og svejsehalsflanger?
EN:Overlapningssamlinger tillader flangerotation til boltjustering, mens svejsehalse er integreret i røret, hvilket giver højere trykklassificeringer, men mindre fleksibilitet.
Q: Kan overlapningsflanger bruges med ikke-rustfri stålrør?
EN:Ja, men brug en dielektrisk pakning for at forhindre galvanisk korrosion ved tilslutning til kulstofstålrør.
Q: Sådan vælger du den korrekte pakning til min applikation?
EN:Se vores pakningskompatibilitetsdiagram baseret på medietype, tryk og temperatur; almindelige valg omfatter PTFE (almen brug) og metalkappe (højtryk).
Q: Hvad er minimumsrørstørrelsen for overlapningssamlingsflanger?
EN:Tilgængelig fra 1" til 48" NPS, med tilpassede størrelser og klassificeringer tilgængelige for specielle industrielle projekter.
