Rustfrit stålrille 45DEG Albue til kraftige rørføringer

Anvendelsesrørledningssystem:drikkevandsrørledning, naturgasrørledning, direkte drikkevandsrørledning, rørledning til miljøbeskyttelsesudstyr, damprørledning, airconditionrørledning, varmerørledning, industriel vandrørledning mv.

Størrelsesområde: 2"~8" (DN50~DN200)

Tykkelse：1~5MM

Standards: GB、 EN 、DIN 、ASME

Materiale: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS3403 S.31603 S.

Forbindelse Mode af Ssokkel End: Rille;

Nominelt tryk: PN16; Vandtrykstest:2,5 MPa; Lufttæthedsprøvetryk: 1,05 MPa.

Produktfordele:
1, høj modstandsstyrke: 304 rustfrit stålrør trækstyrke lys ≥520Mpa
2, korrosionsbestandighed: oxidfilmen på overfladen af rørfittings gør, at rustfri stålrørsfittings har god korrosionsbestandighed.
3, lang levetid: rustfrit stål materiale levetid på op til 100 år, rør levetid på mere end 70 år.
4. Lav strømningsmodstand: den indvendige væg af rustfrit stål spænderørfittings er glat, og strømningsmodstanden er meget lav.
5, god seismisk ydeevne: høj trækmodstand ved kompressionen, så det effektivt kan reducere muligheden for vandlækage forårsaget af vandhammervibrationer, rørledningsresonans og jordskælv.
6, højtryksmodstand: rør vandtryk ydeevne test, kan modstå tryk på 2,5 mpa (det vil sige 24,5 kg kraft /CM²)
7, miljøbeskyttelse: rustfrit stålmaterialer kan genbruges, forureningsfrit, fremmende for bæredygtig udvikling, og rustfrit stålaffald har også en betydelig økonomisk værdi.
8, nem installation: Indsæt røret i rørfittingen med et specielt værktøj, der klemmer på plads, end den traditionelle svejsning eller trådgrænseflade er enkel.
9, passende indlejret installation: klemrør for at opfylde kravene til indlejret installation, kan installeres, kan også begraves væginstallation
10, lave omfattende omkostninger: lang levetid, ingen vedligeholdelsesomkostninger, ingen skjult vandlækage, ikke let at ælde, lav temperatur og eksplosionssikkert rør.
11, slidstærkt: rustfrit stålmateriale kan modstå langvarig erosion på op til 30 meter/sekund.
12, sundhed: rustfrit stålmateriale er et anerkendt sundhedsmateriale, der kan implanteres i den menneskelige krop, eliminere sekundær forurening af vand og opretholde renheden af vand.
13, god tætningsevne, ingen lækage;

Send forespørgsel

Produkt beskrivelse

Oversigt

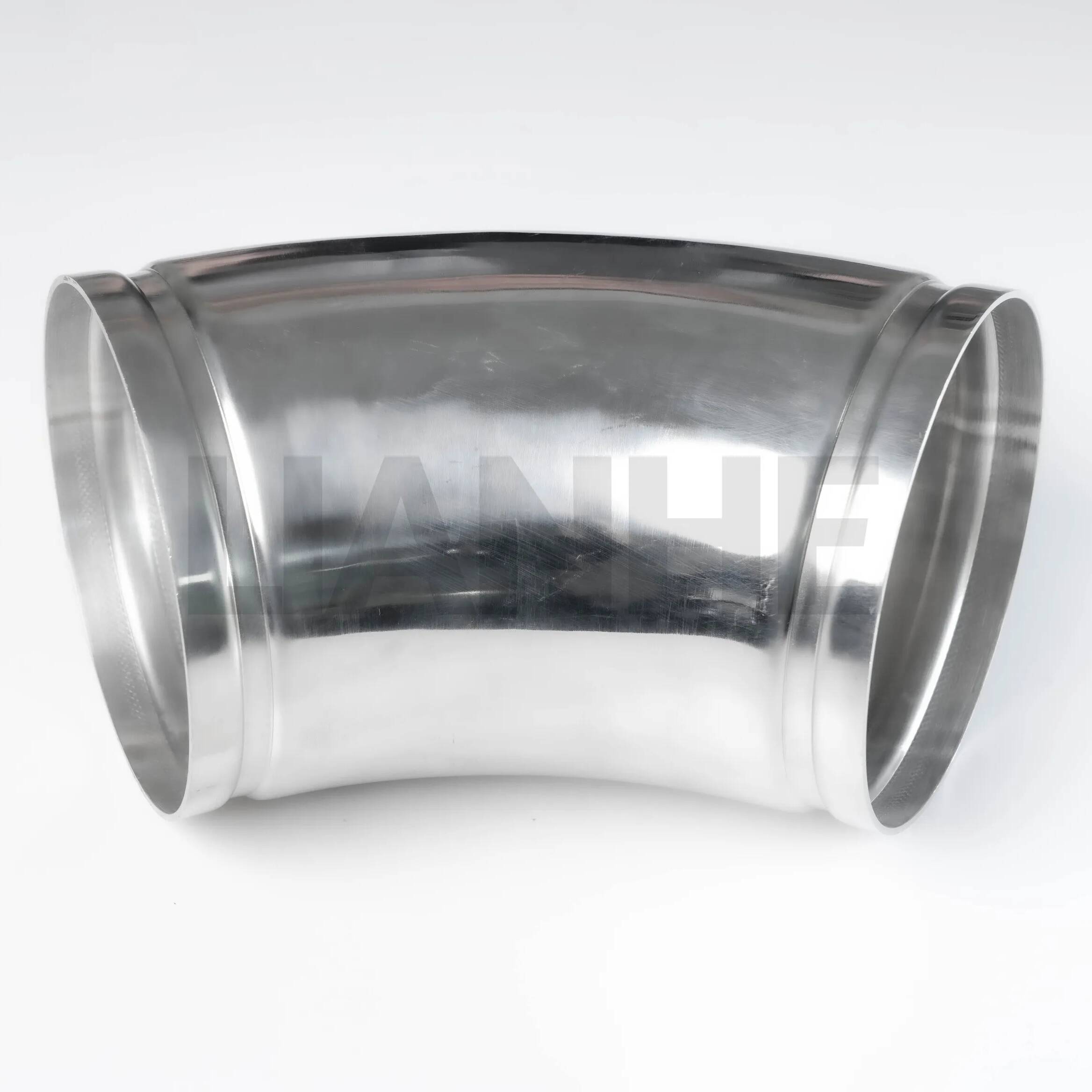

Den rustfri stålrille 45-graders albue er en højstyrke rørfitting designet til rillede rørsystemer, der giver en pålidelig, vibrationsbestandig løsning til ændring af rørretning i tunge applikationer. Fremstillet af 304 eller 316 rustfrit stål, har denne albue en rillet ende (AWWA C606-kompatibel), der forbindes til koblinger eller ventiler uden gevind eller svejsning, hvilket muliggør hurtig installation og vedligeholdelse.

Funktioner

Fordele med rillet forbindelse:

AWWA C606 rillede ender accepterer mekaniske koblinger (f.eks. Victaulic-stil), hvilket muliggør installation på få minutter med simple skruenøgler, hvilket reducerer arbejdsomkostningerne med 40 % sammenlignet med svejsede systemer.

Rilledimensioner (dybde, bredde) præcisionsbearbejdet til ±0,1 mm tolerance for ensartet koblingsindgreb.

Robust konstruktion:

Sømløs eller svejset rustfrit stålhus (304 til generel brug, 316 til korrosive miljøer), med flydespænding ≥250 MPa og slagfasthed (Charpy V-hak ≥27 J ved 20°C).

45° vinkeldesign reducerer stresskoncentrationen sammenlignet med 90° albuer, ideel til højvibrationsapplikationer som pumper og kompressorer.

Flowoptimering:

Glat indvendig radius (1,5x rørdiameter) minimerer turbulens og tryktab med poleret boring (Ra ≤1,6μm) til laminær strømning i vand-, olie- og gassystemer.

Rilleplacering væk fra bøjningen sikrer, at koblingstætninger ikke påvirkes af rørafbøjning, hvilket bevarer lækagemodstanden under termisk ekspansion.

Overholdelse og test:

Mød standarderne ASME B16.24, MSS SP-83 og AWWA C606, hydrostatisk testet til 1,5x MAWP (op til 300 PSI for 304 rustfrit stål).

Valgfri elektropolering til systemer med høj renhed, hvilket reducerer overfladeruheden til Ra ≤0,8μm til farmaceutiske og halvlederanvendelser.

Anvendelse

Perfekt til kraftige rør med stor diameter:

Vandfordeling: Kommunale vandledninger, spildevandsbehandlingsanlæg og brandsikringssystemer (overensstemmelse med NFPA 20), med rillede forbindelser, der muliggør hurtig udbygning af rørnet.

Industrianlæg: Kølevandskredsløb, dampledninger og bulkmaterialetransportsystemer i kraftværker og raffinaderier med 316 rustfrit stål, der modstår kloridspændingskorrosion.

Mekaniske systemer: Vibrationsfølsomme udstyrstilslutninger (f.eks. pumper, generatorer), med rillede koblinger, der absorberer mindre skævheder og reducerer belastningen på albuen.

Marine & Offshore: Havvandsindtagssystemer og dæksrør, med 316 rustfrit stål, der giver overlegen modstand mod saltvandskorrosion og biobegroning.

FAQ

Q: Hvad er den maksimale rørstørrelse tilgængelig?

EN:Størrelser spænder fra 2" til 48" NPS, med tilpassede størrelser tilgængelige til specielle projekter.

Q: Kan rillede albuer bruges i overjordiske og underjordiske installationer?

EN:Ja, velegnet til begge miljøer; brug polyethylenhus til underjordisk beskyttelse i ætsende jord.

Q: Hvordan man forhindrer galvanisk korrosion med forskellige metaller?

EN:Brug dielektriske koblinger, når du forbinder bøjninger af rustfrit stål til rør af kulstofstål, og påfør korrosionsbeskyttende tape på rillede ender.

Q: Hvad er det anbefalede drejningsmoment for koblingsbolte?

EN:Følg koblingsproducentens retningslinjer, typisk 50-70 N·m for 2"-12" albuer for at sikre ensartet tætningstryk.

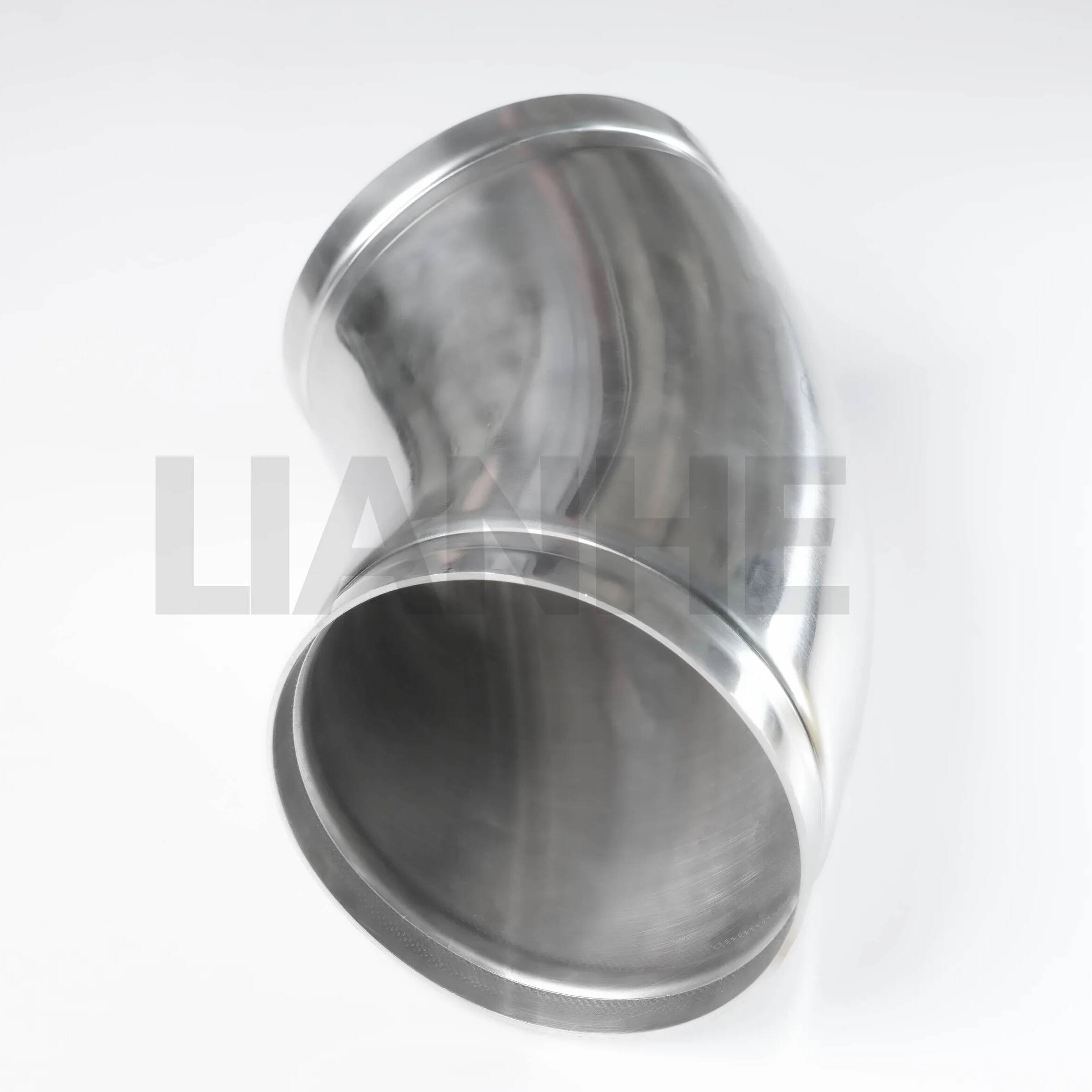

45DEG ELBOW 2 (2)_2336_2336
