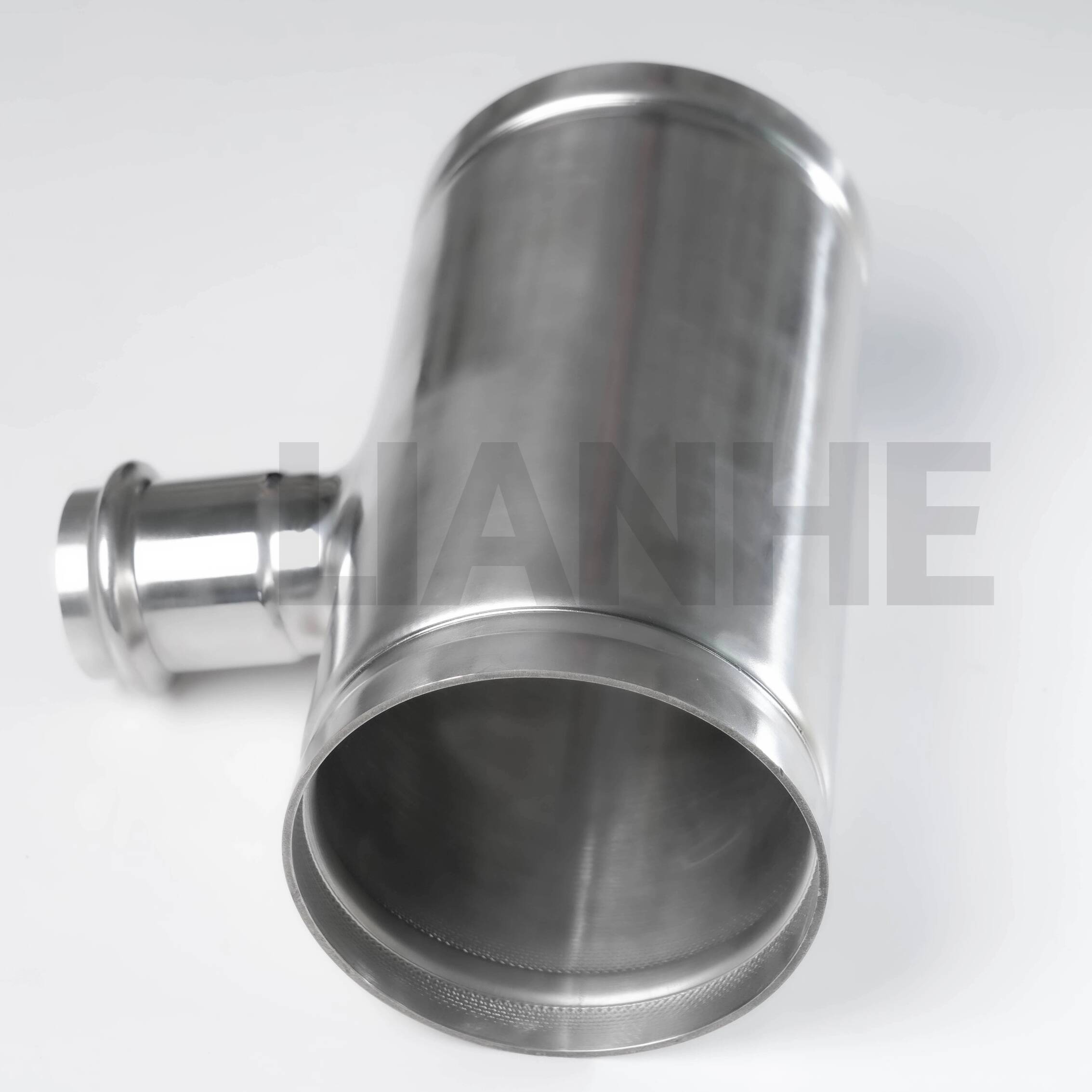

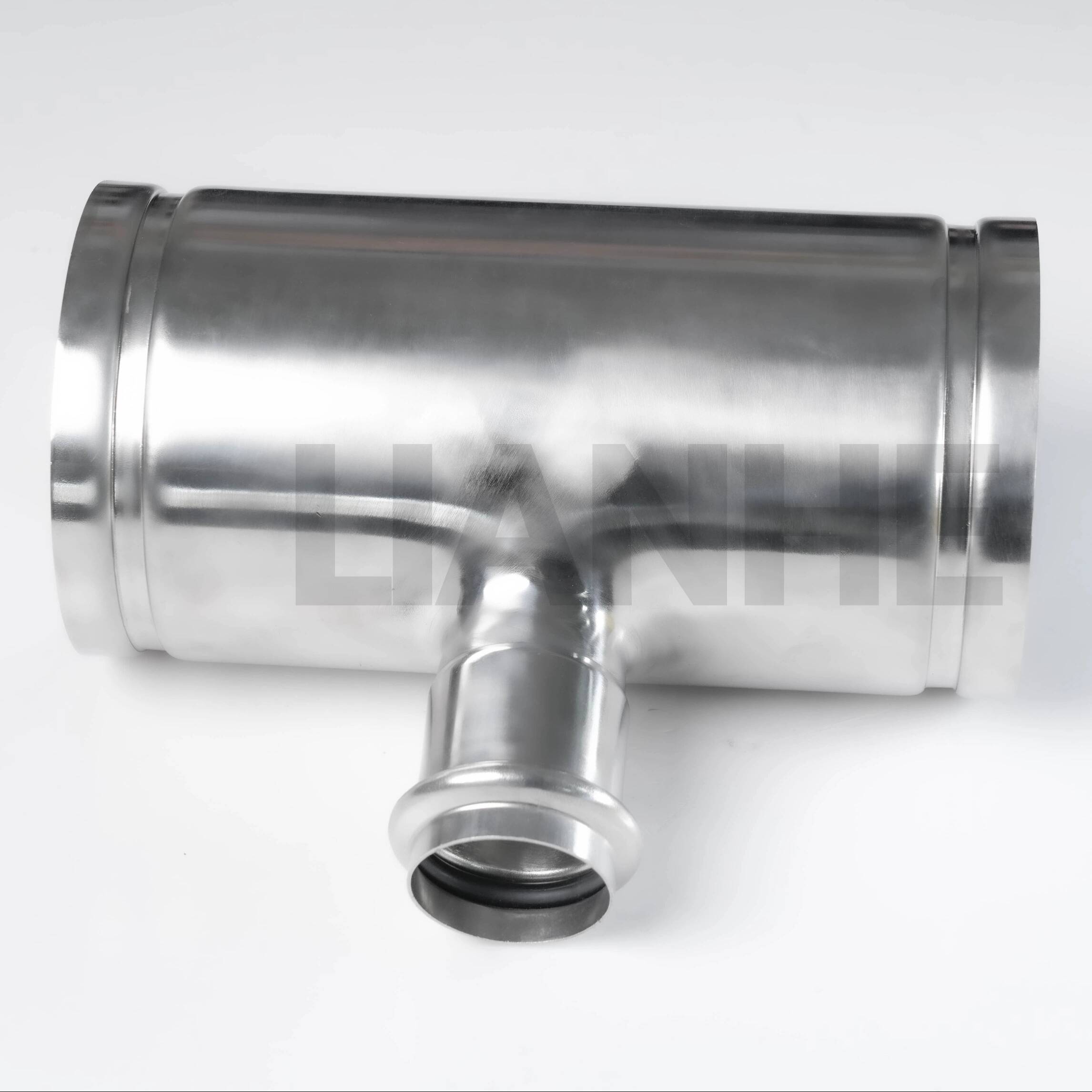

LIANHE rustfri stålrille og presse-T-shirt er konstrueret til at skabe en stabil grenforbindelse i krævende vand-, gas- og kompatible væsketransmissionssystemer. Ved at kombinere en rillet forbindelse med en pres-fit forbindelse, understøtter fittingen en effektiv rørledningssamling og hjælper med at forbinde forskellige rørsektioner inden for et rørnetværk.
Dens mekanisk formede rustfri stålkonstruktion giver pålidelig dimensionsnøjagtighed, korrosionsbestandighed og langsigtet strukturel stabilitet. Den strømlinede indre passage hjælper med at reducere strømningsmodstanden, mens de præcisionsformede forbindelsesender understøtter sikker installation og pålidelig tætningsydelse.
Tilgængelig i størrelser fra 2" til 8" (DN50-DN200), den rustfri stålrille og presse-T-shirt er velegnet til industrianlæg, kommercielle bygninger, boligbyggerier, vandbehandlingsprojekter, varmeinstallationer og andre rørapplikationer med stor diameter.
Produkttype:Rille og presse-T-shirt i rustfrit stål
Størrelsesområde:2"–8" (DN50–DN200)
Vægtykkelse:1,0-5,0 mm
Gældende standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN og ASME
Tilgængelige materialer:
0Cr18Ni9, SS304, S30408, SUS304 og 1.4301
0Cr17Ni12Mo2, SS316 og SUS316
SS304L, S30403 og 1.4306
SS316L, S31603 og 1.4404
Forbindelsestype:Groove × Tryk Connection
Tryk-afslutningsmuligheder:D-Type og S-Type
Nominelt tryk:PN16
Hydrostatisk testtryk:2,5 MPa
Lufttæthedsprøvetryk:1,05 MPa
Gældende pakningstemperaturområde:-20°C til +110°C
Fremstillingsproces:Mekanisk dannet af rustfri stålrør
Overfladebehandlingsmuligheder:Vibrationspolering, magnetisk polering og bejdsning
Produktmærkning:LOGO–OD–W.T.–Materiale. Kundelogoer og tilpassede markeringer kan anvendes i henhold til specifikke ordrekrav.
Mærke:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
De faktiske tryk- og temperaturgrænser afhænger af produktstørrelse, vægtykkelse, rustfri stålkvalitet, tætningsringmateriale, transporteret medium og gældende projektstandard.
LIANHE rustfri stålriller og presse-T-stykker er designet til alsidig brug i kommercielle, bolig-, kommunale, marine- og industrielle rørprojekter. Kombinationsforbindelsen hjælper ingeniører med at integrere rillede hovedrørledninger med pres-fit grenrør, samtidig med at en effektiv installationsproces opretholdes.
Gældende medier:
Drikkevand
Koldt vand og varmt vand
Spildevand
Industrielt vand
Olie og kompatible flydende medier
Gas og kompatible gasformige medier
Typiske anvendelsesområder:
Ingeniør- og infrastrukturprojekter
Skibe og marine rørledningsinstallationer
Kommercielle bygninger
Beboelsesbygninger
Hospitaler og medicinske faciliteter
Hoteller og offentlige faciliteter
Miljøbeskyttelsesudstyr
Vandbehandlingsanlæg
Varmesystemer
Airconditionanlæg
Industrielle forarbejdningsanlæg
Armaturerne kan bruges i vandforsyningssystemer, gasdistributionssystemer, direkte drikkevandsrørledninger, spildevandssystemer, miljøbeskyttelsesrørledninger, dampsystemer, varmerørledninger, klimaanlæg og industrielle vandsystemer.
Før bestilling skal kunderne bekræfte kompatibiliteten af det rustfri stålmateriale og pakningen med det transporterede medium, driftstemperatur, systemtryk og installationsmiljø.
Den rustfri stålrille og presse-T-shirten giver en praktisk balance mellem mekanisk styrke, korrosionsbestandighed, installationseffektivitet og langsigtet driftsydelse.
De vigtigste produktfordele omfatter:
Høj mekanisk modstand og trykmodstand
Fremragende korrosions- og oxidationsbestandighed
Lang driftslevetid
Lav intern strømningsmodstand
God vibration og seismisk ydeevne
Pålidelig grenforbindelse
Miljøvenlig konstruktion i rustfrit stål
Hurtig og bekvem installation
Velegnet til skjult installation, hvor det er tilladt
Reducerede samlede installations- og vedligeholdelsesomkostninger
God slidstyrke
Hygiejnisk konstruktion til egnede drikkevandssystemer
Pålidelig tætningsydelse med reduceret lækagerisiko
Den rillede ende muliggør bekvem forbindelse til en kompatibel rillet rørledning, mens presseenden giver en hurtig mekanisk forbindelse til grenrøret. Dette kombinerede design kan reducere svejsning på stedet, forenkle installationsprocedurer og forkorte byggeplanen.
Korrekt rørforberedelse, rilledimensioner, indføringsdybde, valg af pakning, kalibrering af presseværktøj og endelig inspektion er afgørende for at opnå pålidelig tætning og mekanisk ydeevne.
LIANHE anvender kvalitetskontrolprocedurer i hele råmaterialeinspektion, rørskæring, mekanisk formning, svejsning, varmebehandling, overfladebehandling, trykprøvning, produktmærkning og emballering.
Tilgængelige certifikater:
GB/T 19001-2016
ISO 9001:2015
CE-dokumentation for relevante produkter
Sanitær licens
Tilgængeligheden og omfanget af individuelle certifikater bør bekræftes i henhold til det valgte produkt og det påtænkte marked.
Inspektionsrapporter og understøttende dokumenter kan leveres i henhold til de aftalte produkt- og ordrekrav, herunder:
EN 10204 3.1 Materialetestcertifikat
Råstofinspektionscertifikat
Radiografisk testrapport, når det er relevant
Hydraulisk tætningstestrapport
Dimensionel inspektionsrapport
Tilslutning-ende inspektionsrapport
Tredjepartsinspektionsrapport
Andre projektspecifikke kvalitetsdokumenter
Inspektionsomfanget, testforholdet, dokumentkravene og tredjepartsvidneordninger bør bekræftes før produktion.
Tilgængelige produkttest inkluderer:
Hydrostatisk tryktest
Lufttæthedstest
Arbejdstrykstest
Negativt tryktest
Udtrækstest
Koldt- og varmtvandstemperatur-cyklustest
Hydrostatisk bøjnings- og torsionstest
Hydrostatisk vibrationstest
Hydrostatisk slagtest
Leveringsinspektion:Materiale, overfladetilstand, produktdimensioner, fatnings- og rilledimensioner, hydrostatisk ydeevne, lufttæthed, produktmærker, mængder og emballage.
De gældende test afhænger af produktspecifikationen, gældende standard, påtænkt anvendelse og bekræftet inspektionsplan.
Kvalitetskontrolpersonale udfører proces- og slutinspektioner gennem hele produktionen. Produkter inspiceres før levering for at sikre, at deres materialer, dimensioner, tilslutningsender, overflader og emballage overholder de bekræftede ordrekrav.
Inspicer den udvendige diameter, vægtykkelse, materialekvalitet og overfladetilstand af indgående råmaterialer.
Kontroller længden, skærepositionen og sluttilstanden af råmaterialerne efter skæring.
Efterse fatning, rille, udvendig diameter og vægtykkelse efter bearbejdning og mekanisk formning.
Kontroller svejsedimensioner, svejseudseende og overfladekvalitet efter svejsning og formning.
Efterse overfladen, dimensionerne, rillen og muffen efter varmebehandling.
Bekræft overfladekvaliteten efter vibrationspolering, magnetisk polering, bejdsning eller anden overfladebehandling.
Udfør hydraulisk tryk- og lufttæthedstestning i henhold til de gældende inspektionskrav.
Undersøg produktmærker, mængder, etiketter, emballagematerialer og forsendelsesmærker før forsendelse.
Vores produktionsanlæg er udstyret til at understøtte stabil produktion af rustfrit stål pressefittings og rillede rørfittings til standard og skræddersyede internationale projekter.
Produktionsudstyr omfatter fem automatiske produktionslinjer til rørsvejsning, to laserskæremaskiner, fem vibrationspoleringsmaskiner, to magnetiske poleringsmaskiner, fem lufttætheds- og hydrauliske testenheder, tre formemaskiner, tre rillemaskiner, to boremaskiner, ti CNC-drejebænke og seks slutbearbejdningsmaskiner.
Yderligere udstyr omfatter to vertikale hydroformningsmaskiner, to hydroformemaskiner af rammetype, ti rørbukkemaskiner, otte automatiske argonbuesvejsemaskiner, fire hydrauliske tegnemaskiner, fire højhastigheds hydrauliske stansemaskiner, to lasermarkeringsmaskiner, to pakkeenheder og andet relateret produktions- og inspektionsudstyr.
Stort kendskab til internationale markeder og evnen til at understøtte forskellige tekniske krav.
Direkte fremstilling fra vores egen fabrik i Wenzhou, Zhejiang, Kina.
Et erfarent teknisk- og produktionshold fokuseret på at opretholde ensartet produktkvalitet.
Effektive produktions- og omkostningskontrolsystemer designet til at give konkurrencedygtige fabrikspriser.
Stor erfaring i produktion, kvalitetsstyring og internationalt salg af pressfittings i rustfrit stål.
OEM- og ODM-tjenester er tilgængelige. Produkter kan fremstilles i henhold til kundetegninger, prøver, tekniske specifikationer, produktmærker, emballagedesign og inspektionskrav.
Hvert produkt er beskyttet med en plastikpose for at reducere eksponeringen for støv, fugt og overfladeforurening. Beslagene pakkes derefter i forstærkede eksportkartoner og konsolideres i trækasser efter behov.
Tilpassede kartoner, kundelogoer, etiketter, stregkoder, pallepakning og andre emballagearrangementer kan leveres i henhold til de bekræftede ordrekrav.
Tilgængelige handelsbetingelser:EXW, FOB, CFR, CIF, DDP og DDU
Produkter kan leveres med søfragt, luftfragt, landtransport eller international ekspresservice.
Leveringstid:Produkter i almindelig størrelse, der er tilgængelige fra lager, kan normalt leveres inden for 3-7 dage. Ordrer, der kræver ny produktion, tager normalt cirka 25 dage.
Den faktiske leveringsplan afhænger af produktspecifikationerne, mængde, materialetilgængelighed, inspektionskrav, tilpasset emballage og nuværende fabriksproduktionsplan.
HS kode: 7307230000
Minimum ordremængde:Normalt 5-10 styk, afhængig af produktstørrelse og nuværende beholdning.
Vi holder lager af mange almindelige produkter og almindeligt efterspurgte størrelser. Udvalgte produkter kan have op til 5.000 styk til rådighed, hvilket understøtter fleksible ordremængder og korte leveringstider. Faktisk beholdning skal bekræftes igen, når du anmoder om et tilbud.
Betalingsbetingelser:Et 30% T/T depositum er påkrævet på forhånd, med de resterende 70% T/T saldo betalt før levering. Specifikke betalingsbetingelser kan diskuteres i henhold til ordren.
Tilgængelige betalingsmetoder omfatter T/T, Western Union, PayPal og andre gensidigt aftalte metoder.
Tilbudstid:Normalt inden for tre arbejdstimer efter modtagelse af komplette produktspecifikationer og mængdekrav.
Tilbuds gyldighed:Normalt 3-7 dage, afhængig af råvarepriser i rustfrit stål, valutakurser og aktuelle markedsforhold.
Gratis prøver:Prøver kan leveres gratis til dimensionskontrol og kvalitetsevaluering. Internationale ekspresleveringsgebyrer betales normalt af modtageren.
Vores standard produktkvalitetsgarantiperiode er et år. Hvis et produktionsrelateret kvalitetsproblem bekræftes i garantiperioden, vil vores team undersøge årsagen og levere en passende teknisk eller eftersalgsløsning.
Kunder skal oplyse produktmodel, ordrenummer, installationsbetingelser, driftstryk, arbejdstemperatur, transporteret medium og relevante fotos eller videoer for at hjælpe med teknisk evaluering.
Producent og oprindelsessted:LIANHE — Wenzhou, Zhejiang, Kina
