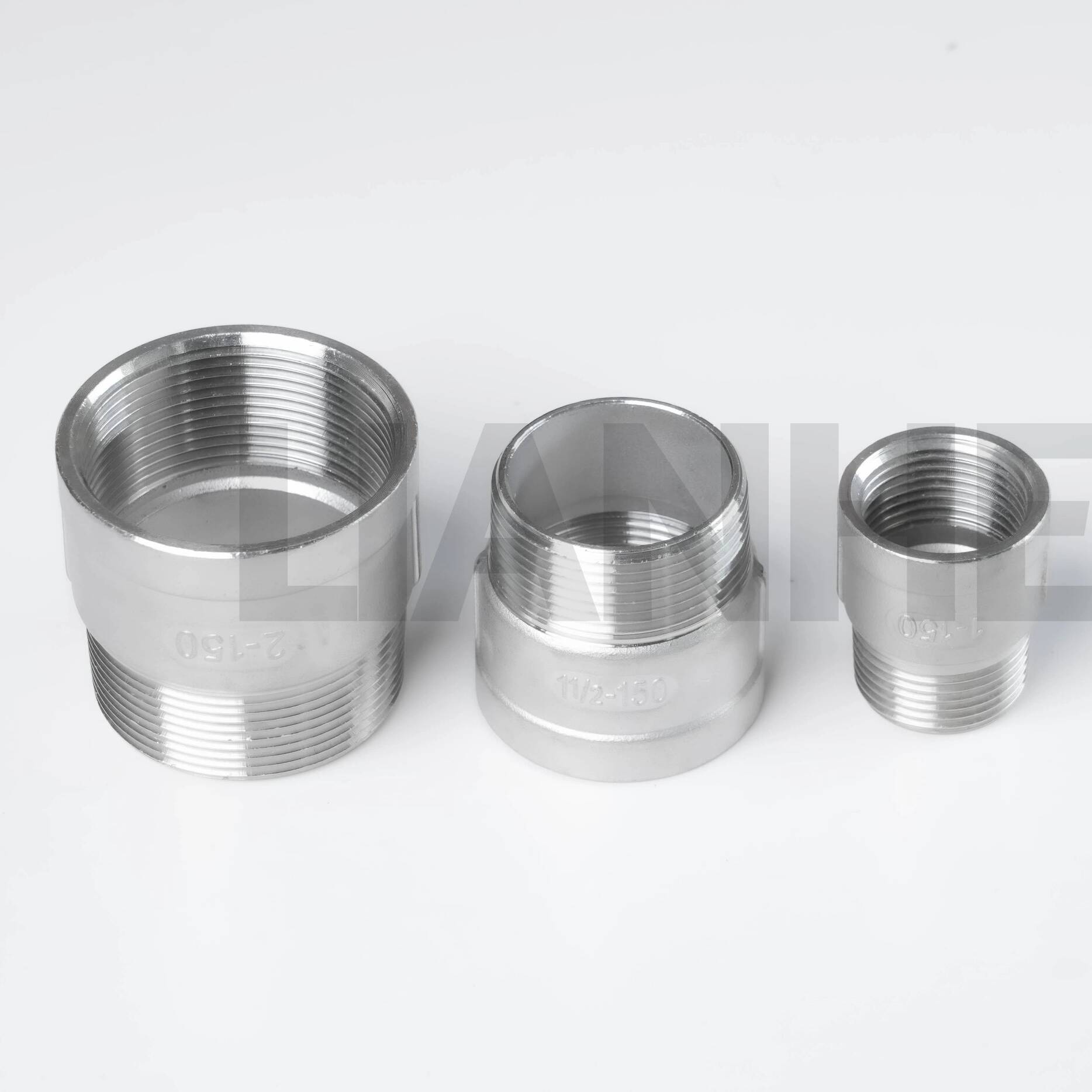

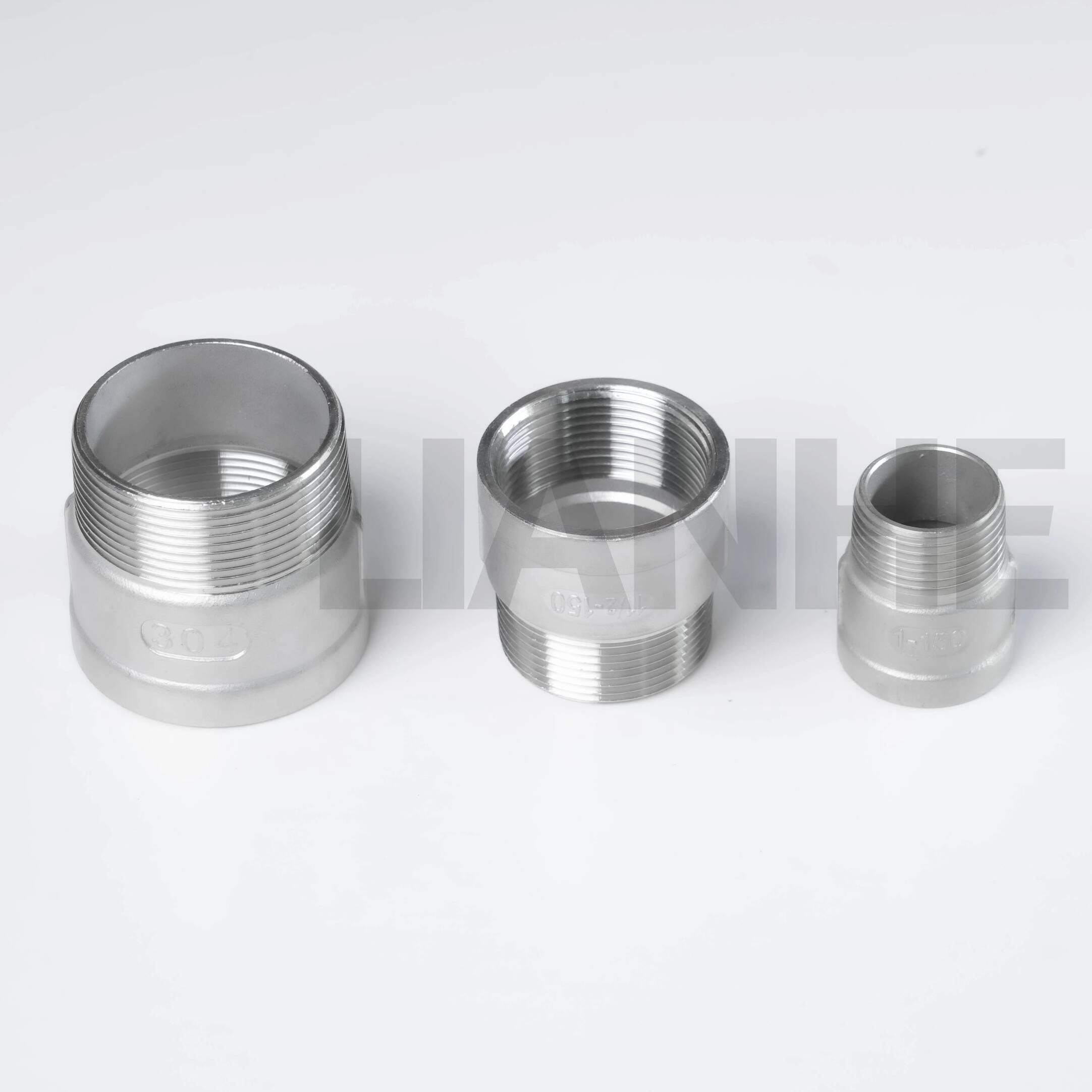

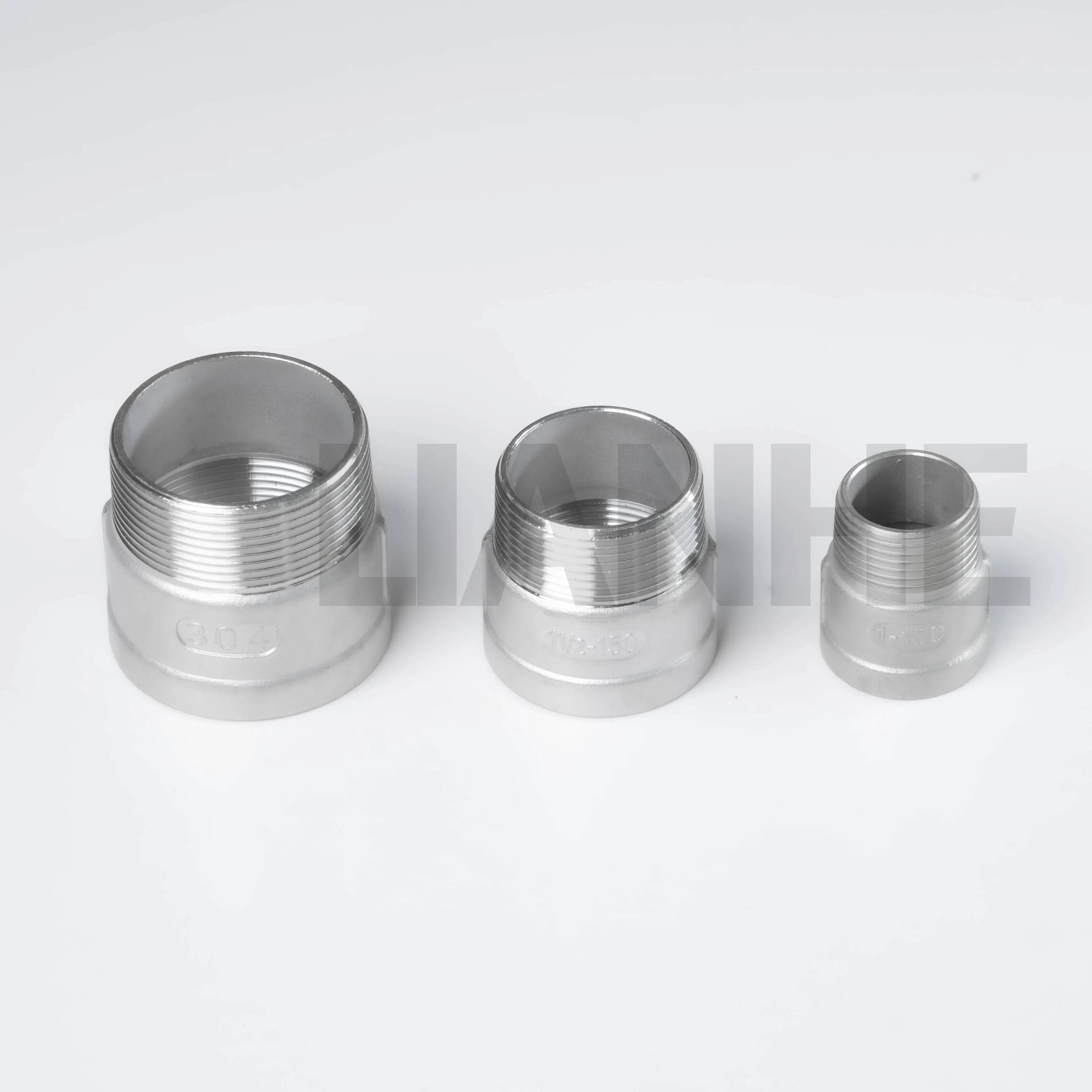

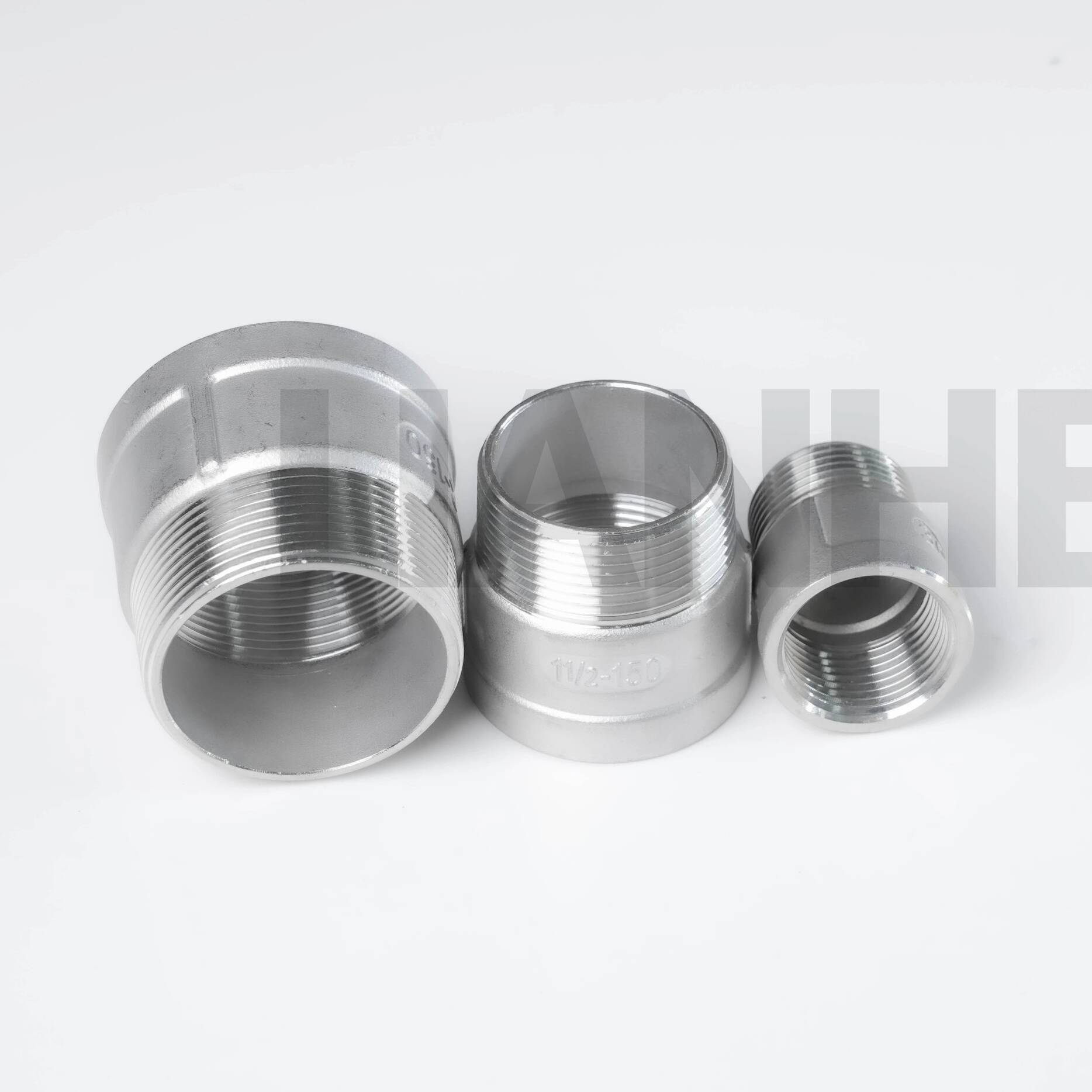

Rustfrit stål M/F gevindreduktion

Tekniske specifikationer

Størrelsesområde:1/4"–4" (DN8–DN100)

Trykvurdering:Klasse 150

Gældende standarder:MSS SP-43, ISO 4144 og GB/T 26120

Forbindelsestype:Hun- og hangevindforbindelser

Tilgængelige trådstandarder:

• BS 21: BSPT og BSPP

• ANSI B2.1: NPT

• DIN 259 og DIN 2999

• ISO 228

Fremstillingsproces:Investeringsstøbt krop med præcisions-CNC-bearbejdning

Støbemetode:Lost-Wax Investeringsstøbning

Tilgængelige materialer:

• SS201 og 1.4372

• SS304 og 1.4301

• SS316 og 1.4401

• SS316L og 1.4404

• Andre rustfri stålkvaliteter efter anmodning

Overfladebehandlingsmuligheder:Bejdsning eller affedtning og rengøring

Standard emballage:Plastposer, eksportkartoner og paller

Mærke:LIANHE

HS kode: 7307220000

Oprindelsessted:Wenzhou, Zhejiang, Kina

De endelige dimensioner, materialekvalitet, gevindstandard, overfladebehandling og trykklassificering skal bekræftes i henhold til den påtænkte anvendelse og projektkrav.

Gældende medier

Produkterne kan leveres til brug med kompatible flydende og gasformige medier, herunder:

• Vand

• Olie og kompatible flydende medier

• Gas og kompatible gasformige medier

• Fortyndede syrer og kompatible kemiske medier

Materiale- og tætningskompatibilitet bør vurderes i henhold til den kemiske sammensætning, koncentration, driftstemperatur, systemtryk og forventet levetid.

Forskellige rustfri stålkvaliteter giver forskellige niveauer af korrosionsbestandighed. Kunder bør bekræfte det relevante materiale, før de bruger produkterne med syrer, kemikalier, chlorider, brændstofgas eller andre krævende medier.

Anvendelsesområder

Produkterne kan bruges i en række industrielle, kommercielle og udstyrsrørapplikationer, herunder:

• Bygge- og bygningsservicerørledninger

• Brændstof-gassystemer, der anvender kompatible materialer og tætningsmetoder

• Medicinsk udstyr og facilitetsrør

• Udstyr til fremstilling af mad og drikkevarer

• Miljøbeskyttelsessystemer

• Udstyr til kemisk behandling

• Vandbehandlingsanlæg

• Industrielle vandledninger

• Maskiner og instrumentforbindelser

• Generelle væskekontrolsystemer

Til medicinske, fødevarer, brændstofgas, kemikalier eller andre regulerede applikationer skal kunderne bekræfte, om yderligere materialedokumentation, produkttest, overfladebehandling, certificering eller branchespecifik godkendelse er påkrævet.

Fremstillingsproces

Produktkroppen er fremstillet ved hjælp af tabt voks-investeringsstøbning. Denne proces understøtter produktionen af ​​komplekse rustfri stålkonstruktioner med ensartede dimensioner og god overfladekvalitet.

Efter støbning behandles de kritiske dimensioner og gevindforbindelser ved hjælp af CNC drejebænke. Præcisionsbearbejdning hjælper med at opretholde gevindnøjagtighed, dimensionskonsistens og kompatibilitet med den specificerede forbindelsesstandard.

De vigtigste fremstillingsprocedurer kan omfatte:

1. Forberedelse af voksmønster

2. Skalfremstilling og tørring

3. Fjernelse af voks

4. Rustfrit stål smeltning og støbning

5. Skalfjernelse og støberensning

6. Varmebehandling, hvor det er nødvendigt

7. CNC-bearbejdning

8. Trådbehandling

9. Overfladebehandling

10. Eftersyn, mærkning og emballering

Den faktiske produktionsproces kan variere i henhold til produktspecifikation, materialekvalitet, dimensioner og inspektionskrav.

Trådindstillinger

Hun- og hangevindforbindelser er tilgængelige i henhold til BS 21, ANSI B2.1, DIN 259/2999 og ISO 228 specifikationer.

NPT-, BSPT- og BSPP-gevind kan have forskellige profiler, tilspidsningsegenskaber, stigningsdimensioner og tætningsmetoder. De bør ikke forbindes i flæng, medmindre dimensions- og tætningskompatibilitet er blevet teknisk bekræftet.

Tilspidsede rørgevind skaber generelt den primære forbindelse gennem gevindindgreb og et passende gevindtætningsmiddel. Parallelle gevind kan kræve en pakning, tætningsflade, O-ring eller anden tætningskomponent, afhængigt af produktstrukturen.

Kunder bør angive den påkrævede gevindtype, nominelle størrelse, han- eller hunkonfiguration, tætningsmetode og oplysninger om sammenkoblingskomponenter, når de anmoder om et tilbud.

Overfladebehandling

Tilgængelige overfladebehandlingsmuligheder omfatter bejdsning eller affedtning og rengøring.

Bejdsning kan hjælpe med at fjerne overfladeforurening, varmefarve og frit jern introduceret under fremstillingen. Affedtning og rengøring hjælper med at fjerne bearbejdningsolie, snavs og andre procesrester.

Den passende behandling bør vælges i henhold til den påtænkte anvendelse, krav til udseende, krav til renlighed og kundespecifikationer.

Yderligere polering, passivering eller specialiseret rengøring kan være tilgængelig med forbehold for teknisk bekræftelse.

Certifikater

Tilgængelige certifikater inkluderer:

• ISO 9001:2015

• GB/T 19001-2016

• CE-dokumentation for relevante produkter

Omfanget og tilgængeligheden af ​​individuelle certifikater bør bekræftes i henhold til det valgte produkt, påtænkte anvendelse, trykklassificering og destinationsmarked.

Testcertifikater og inspektionsrapporter

Inspektionsrapporter og kvalitetsdokumenter kan leveres i henhold til de bekræftede specifikationer og ordrekrav, herunder:

• EN 10204 3.1 Materialetestcertifikat

• Råstofinspektionscertifikat

• Radiografisk testrapport, når det er relevant

• Hydraulisk testrapport, hvor det er relevant

• Trådinspektionsrapport

• Dimensionel inspektionsrapport

• Tredjepartsinspektionsrapport

• Andre projektspecifikke kvalitetsdokumenter

Det påkrævede inspektionsomfang, prøveudtagningsforhold, dokumentation og tredjepartsvidneordninger bør bekræftes før produktion.

Produktkvalitetskontrol

LIANHE anvender inspektionsprocedurer i hele råmaterialeverifikation, støbning, bearbejdning, gevindbearbejdning, overfladebehandling, mærkning og emballering.

De vigtigste kvalitetskontrolprocedurer omfatter:

1. Udførelse af PMI materialeverifikation og måling af den udvendige diameter og vægtykkelse af indgående råmaterialer.

2. Måling og inspektion af gevindforbindelser under bearbejdning og produktion.

3. Inspicering af overfladens tilstand og kontrol af gevinddimensioner før produktmærkning.

4. Udførelse af endelig dimensions-, visuel- og specifikationsinspektion før emballering.

5. Kontrol af forsendelsesmærker, etiketter, mængder, emballagematerialer og relaterede ordreoplysninger efter pakning.

Produkter er godkendt til forsendelse efter at have gennemført de gældende inspektionsprocedurer.

Yderligere trykprøvning, verifikation af kemisk sammensætning, mekanisk prøvning eller tredjepartsinspektion kan arrangeres i henhold til kundens og projektets krav.

Emballage

Hvert produkt er beskyttet med en plastikpose for at reducere eksponeringen for støv, fugt og overfladeforurening.

Produkterne pakkes derefter i forstærkede eksportkartoner og konsolideres på paller til opbevaring og international transport.

Tilpassede kartoner, kundelogoer, etiketter, stregkoder, trækasser, pallebeskyttelse og andre emballagearrangementer kan leveres i henhold til bekræftede ordrekrav.

Betalingsbetingelser

Vores standard betalingsperiode er et 30% T/T depositum betalt på forhånd, med de resterende 70% T/T saldo betalt før levering.

Specifikke betalingsbetingelser kan diskuteres i henhold til ordreværdi, produktkrav og samarbejdsordninger.

Tilgængelige betalingsmetoder omfatter:

• T/T bankoverførsel

• Western Union

• PayPal

• Andre gensidigt aftalte betalingsmetoder

Forsendelsesbetingelser

Tilgængelige handelsbetingelser:EXW, FOB, CFR, CIF, DDP og DDU

Produkter kan leveres af:

• Søfragt

• Luftfragt

• Landtransport

• International ekspresservice

Den passende forsendelsesmetode kan vælges i henhold til ordremængde, pakkevolumen, destination, påkrævet leveringsdato og transportbudget.

Forsendelsesomkostninger, transittider, emballeringskrav og leveringsbetingelser skal bekræftes inden afsendelse.

Mærke:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
