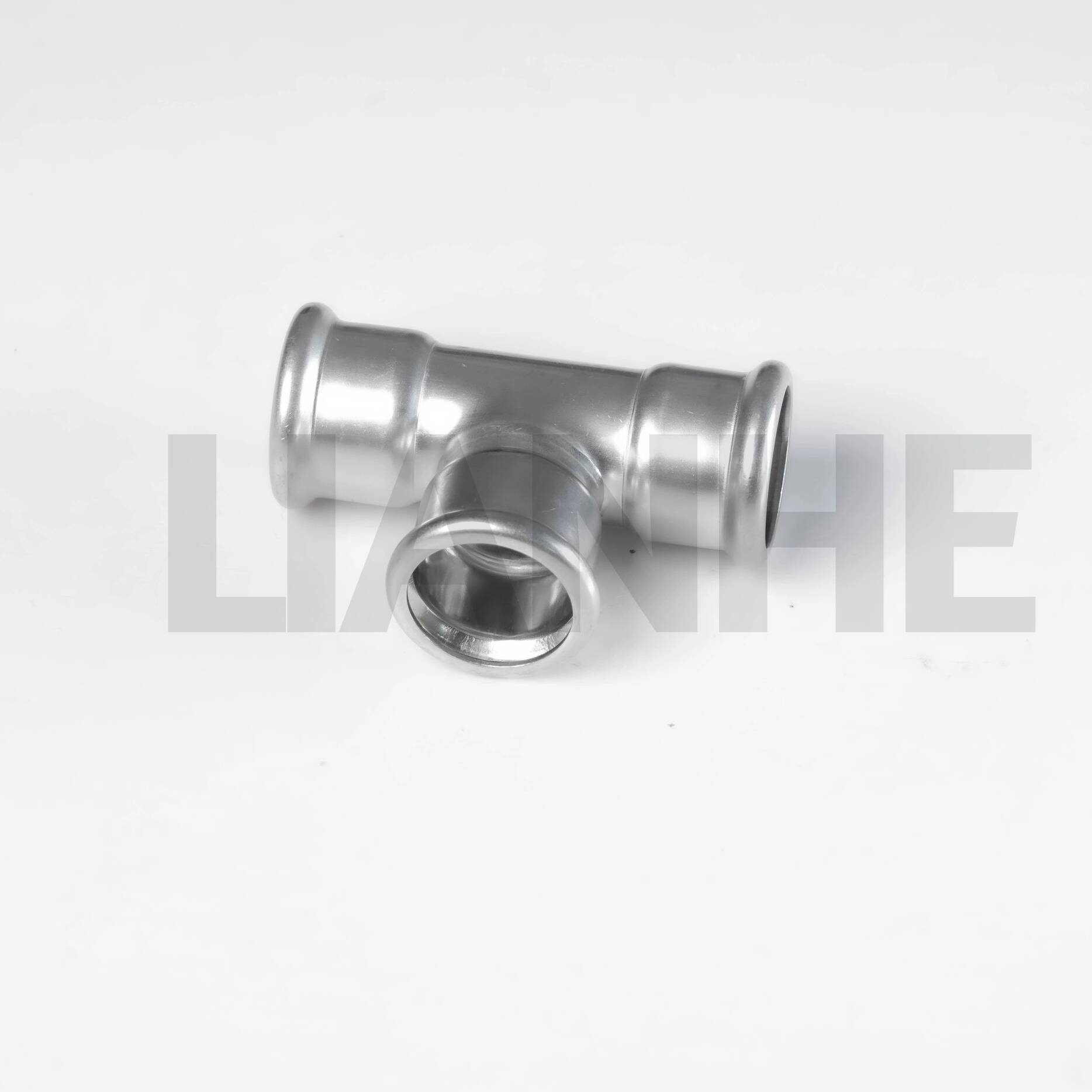

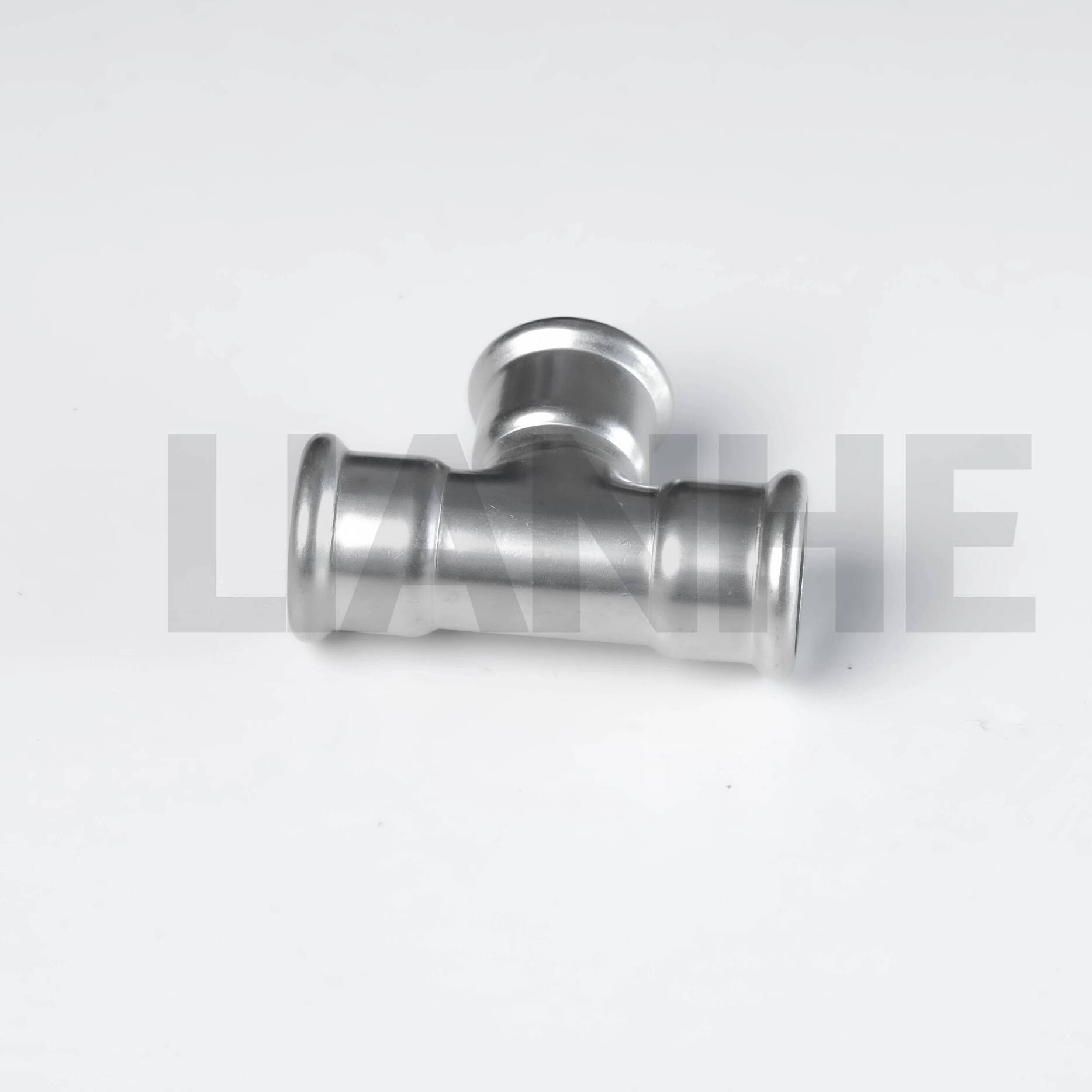

Rustfrit stål D-Type Press Equal Tee

Produktbeskrivelse

LIANHE D-Type Press Equal Tee i rustfrit stål giver tre prespasningsforbindelser af samme nominelle størrelse til at fordele eller kombinere kompatible væsker i et rørsystem.

Dens flammefri presseforbindelse forenkler installationen og reducerer behovet for svejsning eller gevindskæring på stedet. Rustfri stålkonstruktion giver korrosionsbestandighed, mekanisk styrke og lang levetid.

Tekniske specifikationer

Størrelsesområde:1/4"–4" (DN10–DN100)

Vægtykkelse:0,6–2,0 mm

Gældende standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN og ASME

Tilgængelige materialer:

• 0Cr18Ni9, SS304, S30408, SUS304 og 1.4301

• 0Cr17Ni12Mo2, SS316 og SUS316

• SS304L, S30403 og 1.4306

• SS316L, S31603 og 1.4404

Tætningsringmaterialer:CIIR, EPDM, PTFE og NBR

Forbindelsestype:D-type trykforbindelse i tre ender

Nominelt tryk:PN16

Hydrostatisk testtryk:2,5 MPa

Lufttæthedsprøvetryk:1,05 MPa

Pakningstemperaturområde:-20°C til +110°C, afhængig af det valgte materiale og medium

Fremstillingsproces:Mekanisk dannet af rustfri stålrør

Overfladebehandling:Vibrationspolering, magnetisk polering eller bejdsning

Produktmærkning:LOGO + OD + Vægtykkelse + Materiale. Tilpassede markeringer er tilgængelige.

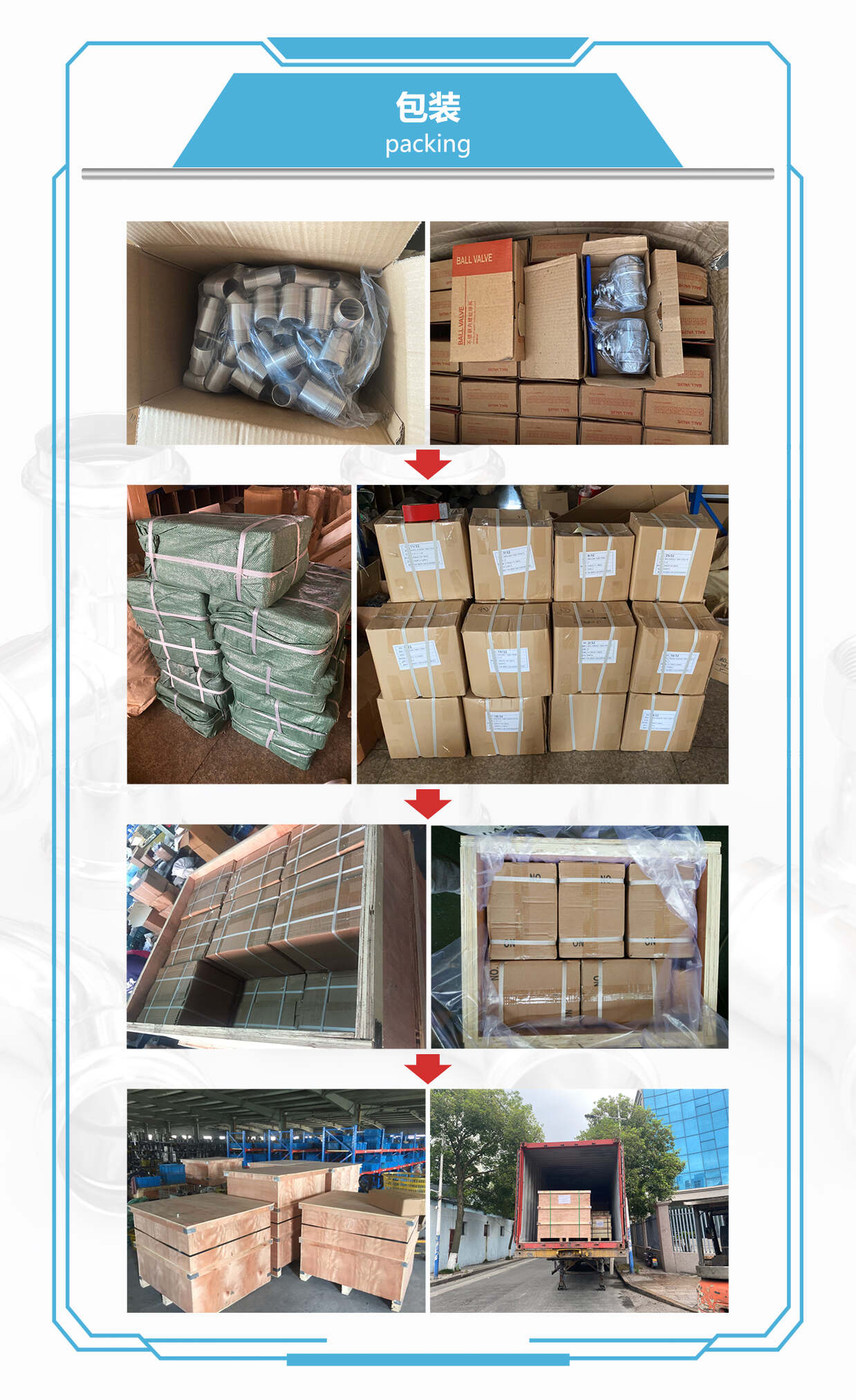

Emballage:Plastposer, eksportkartoner og trækasser

Certifikater:GB/T 19001-2016, ISO 9001:2015, CE-dokumentation for relevante produkter og sanitær licens

Mærke:LIANHE

HS kode: 7307230000

Oprindelsessted:Wenzhou, Zhejiang, Kina

Ansøgninger

Velegnet til kompatible drikkevand, koldt og varmt vand, spildevand, industrivand, olie og gassystemer.

Typiske anvendelser omfatter:

• Vandforsyning og afløbssystemer

• Varme- og klimaanlæg

• Gasrørsystemer

• Industrielle vandledninger

• Erhvervs- og boligbyggeri

• Skibe, hospitaler og hoteller

• Miljøbeskyttelsesprojekter

Produktfordele

1. Tre lige store presseforbindelser

2. Hurtig, flammefri installation

3. God korrosionsbestandighed

4. Lav strømningsmodstand

5. Pålidelig tætning, når den er korrekt installeret

6. God vibrationsmodstand

7. Reduceret installationstid og arbejdsomkostninger

8. Flere materialer og tætningsringe tilgængelige

Installationsvejledning

1. Skær det rustfri stålrør firkantet med en passende rørskærer.

2. Fjern indvendige og udvendige grater for at forhindre beskadigelse af tætningsringen.

3. Rengør rørenden og fittingsmuffen.

4. Bekræft, at tætningsringen er korrekt placeret og ubeskadiget.

5. Marker den nødvendige indføringsdybde på røret.

6. Sæt røret helt ind i muffen.

7. Brug et presseværktøj og en kæbe, der er kompatibel med den specificerede D-type profil.

8. Fuldfør pressecyklussen og inspicer samlingen visuelt.

9. Udfør en tryk- eller lækagetest i henhold til den gældende standard.

Brug ikke en S-, V- eller M-profil kæbe, medmindre dens kompatibilitet med produktet er blevet bekræftet.

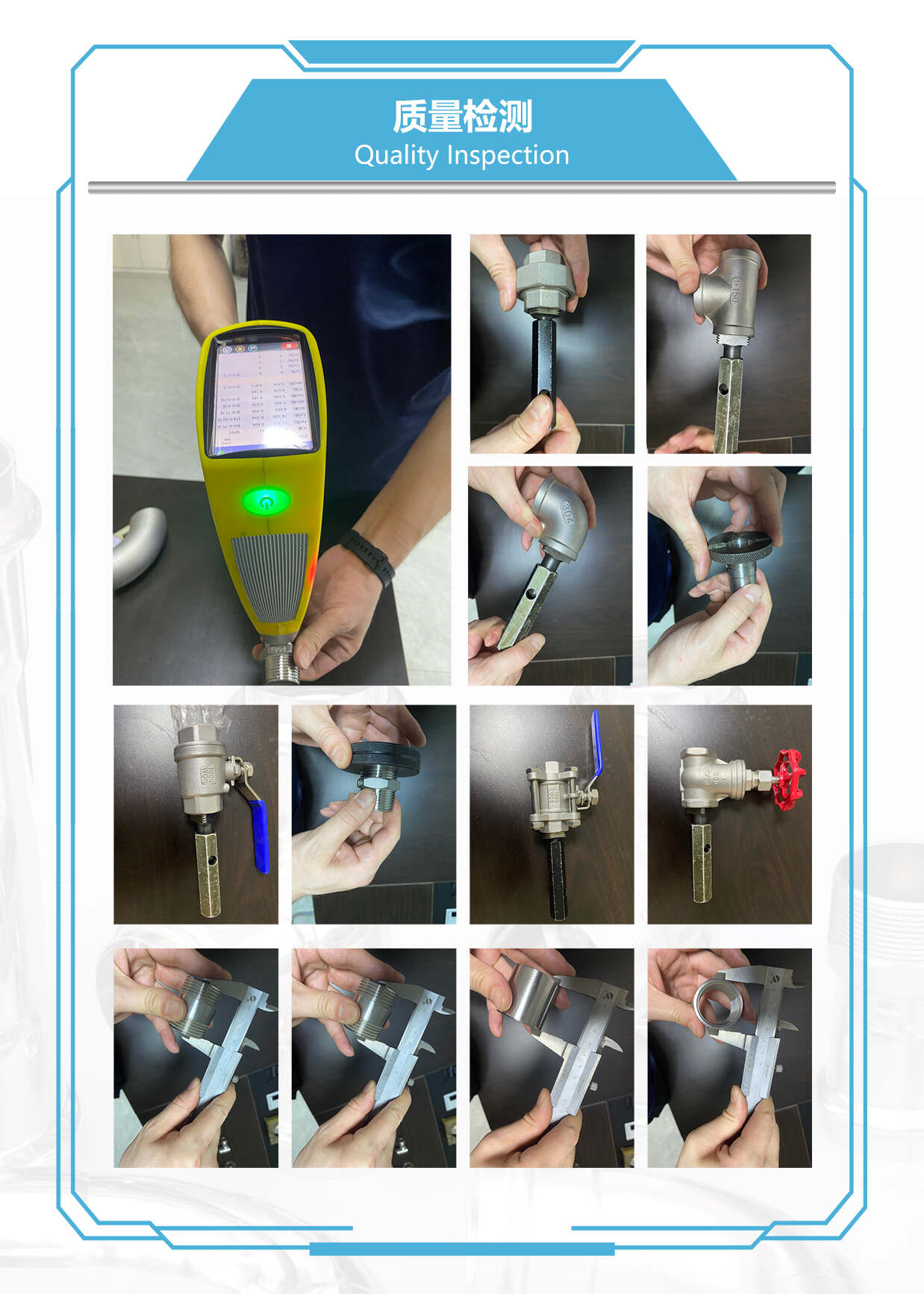

Kvalitetskontrol

1. Inspektion af råmateriale, udvendig diameter og vægtykkelse

2. Skæring og inspektion af rørende

3. Fatning og dimensionsinspektion efter formning

4. Svejse- og overfladeinspektion hvor det er relevant

5. Eftersyn efter varmebehandling og overfladebehandling

6. Hydraulisk tryk- og lufttæthedstest

7. Produktmærkning og emballagekontrol

Tilgængelige dokumenter omfatter EN 10204 3.1 Materialetestcertifikater, råmaterialecertifikater, dimensionsrapporter, hydrauliske testrapporter og tredjepartsinspektionsrapporter. Radiografiske testrapporter kan leveres, når det er relevant.

Kommercielle vilkår

MOQ:Normalt 5-10 styk, afhængig af størrelse og lagerbeholdning.

Gratis prøver:Tilgængelig for udvalgte standardprodukter; ekspresgebyrer betales normalt af modtageren.

Tilbudstid:Normalt inden for tre arbejdstimer.

Tilbuds gyldighed:Normalt 3-7 dage.

Leveringstid:Cirka 3-7 dage for almindelige produkter tilgængelige fra lager og ca. 25 dage for nyproduktion.

Betalingsbetingelser:30% T/T depositum og 70% balance før levering.

Forsendelsesbetingelser:EXW, FOB, CFR, CIF, DDP og DDU. Levering kan arrangeres med sø-, luft-, landtransport eller international ekspres.

Garanti:Et år mod bekræftede fabrikationsfejl.

Fabrikant:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
