Høje indsatser definerer industrielle rør- og væskekontrolsystemer i dag. Valg af den forkerte ventiltype fører ofte til for tidligt slid, katastrofale lækager eller massiv systemineffektivitet. Disse mekaniske fejl kompromitterer arbejdernes sikkerhed og forstyrrer i alvorlig grad produktionsplanerne. Mens du vælger en korrosionsbestandigRustfri stålventiler en god baseline for holdbarhed, den interne mekanisme dikterer den samlede systemydelse. Et robust kropsmateriale kan ikke fikse den forkerte flowgeometri. Om du vælger et kugle-, port- eller globusdesign afgør, hvor godt systemet håndterer tryk, flowhastigheder og vedligeholdelsescyklusser. Denne vejledning omgår grundlæggende definitioner for at give en praktisk, evidensbaseret ramme. Du vil lære, hvordan du evaluerer, sammenligner og specificerer de korrekte interne mekanismer til kommercielle og høje efterspørgselsapplikationer. Ved at forstå den unikke hydrauliske adfærd af hver type kan du sikre pålidelig drift og forhindre dyr nedetid.
Rustfrit stålKugleventiler tilbyder hurtig afspærring i kvart omgang og overlegen tætning, men er uegnede til præcis flowregulering.
Rustfrit stålPortventilergiver minimal flowbegrænsning og trykfald til tænd/sluk-applikationer, men er tilbøjelige til at beskadige sædet, hvis det bruges til drosling.
Rustfrit stålKugleventilerudmærker sig ved præcis flowregulering og hyppig drift, men introducerer betydeligt højere flowmodstand (trykfald).
Tommelfingerregel for valg:Angiv Ball for pålidelig isolering, Gate for uhindret bulkflow og Globe for nøjagtig drosling.
Skjulte omkostninger plager forkert anvendte væskekontrolsystemer. Ingeniører står ofte over for alvorlige operationelle sanktioner, når de specificerer komponenter udelukkende baseret på linjestørrelse eller budget. Brug af et portdesign til drosling fungerer som et klassisk fejleksempel. Højhastighedsvæsker presses gennem den delvist åbne kile. Denne turbulente strømning forårsager alvorlig trådtrækning, som i sidste ende eroderer metalsædet. Når den er eroderet, mister enheden sin evne til at forsegle helt. På samme måde garanterer installation af et blødt siddende kugledesign i et miljø med højt partikelindhold hurtig fejl. Slibende medier river polymerforseglingerne fra hinanden under aktivering.
Succesfulde indkøb kræver strenge operationelle analyser. Købere skal balancere forudgående omkostninger mod langsigtet pålidelighed. Nøgleydelsesindikatorer omfatter vedligeholdelsesintervaller, krav til flowkoefficient (Cv) og rumlige begrænsninger. Blot at opgradere til en 316-legering vil ikke forhindre mekanisk nedbrydning forårsaget af forkert flowdynamik. Du skal evaluere, hvordan den indre geometri interagerer med din specifikke væske over tusindvis af cyklusser.
Anerkendte industrirammer fra organisationer som ASME og API understreger applikationsspecifikt valg. De anbefaler at se hver pipeline som et dynamisk miljø. Trykstød, temperatursvingninger og partikelbelastning dikterer den nødvendige interne mekanik. Erfaring fra den virkelige verden viser, at denne tilgang forhindrer dyre uplanlagte nedlukninger.

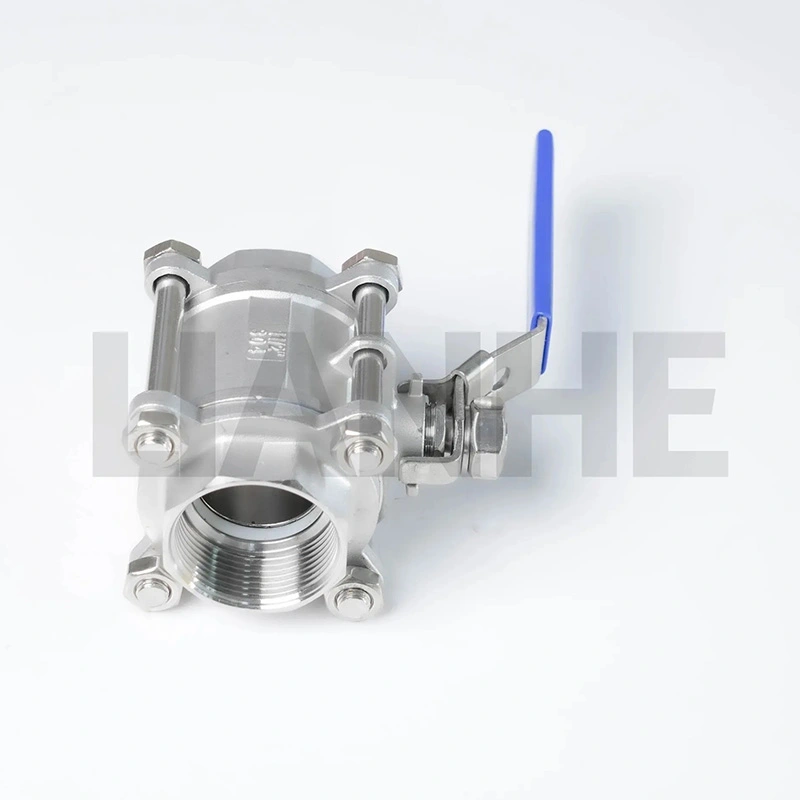

DeKugleventil i rustfrit stålanvender en simpel kvart omgang roterende handling. En hul, perforeret kugle drejer inde i ventilhuset for at styre flowet. Når boringen flugter direkte langs rørledningen, passerer væsker uhindret igennem. En 90-graders drejning standser strømmen fuldstændigt.
Dette design udmærker sig ved nul-lækage afspærring. Det giver en utrolig hurtig aktivering. Ingeniører anvender dem i vid udstrækning i rene væske- og gasapplikationer, hvor pålidelig isolering er kritisk. Bløde sæder, typisk fremstillet af PTFE eller Teflon, danner en tæt tætning mod den polerede kugle. Denne mekanisme skaber bobletæt isolation selv efter længere perioder med inaktivitet.
Der er dog specifikke implementeringsrisici. Hurtig lukning skaber massive hydrauliske stød i højhastigheds væskeledninger. Dette fænomen, kendt som vandhammer, beskadiger rørstøtter, sprænger pakninger og kompromitterer systemets integritet. Operatører skal træne personalet i at aktivere manuelle håndtag langsomt. Automatiserede opsætninger kræver aktuatorer konfigureret til kontrollerede lukkehastigheder.
Betjening via multi-turn lineær bevægelsePortventil i rustfrit stålsænker en solid kile direkte ned i væskebanen. At hæve kilen rydder helt kanalen. Denne mekanisme skaber en usædvanlig lineær flowprofil.
Vi specificerer denne type, når rørledninger kræver minimalt trykfald. Den fuldstændigt uhindrede boring forhindrer materialeopbygning, hvilket gør den ideel til slam, tyktflydende medier og bulkvæskeoverførsel. Fordi den indvendige kanal passer til rørdiameteren, understøtter den rørlednings-pigging-operationer effektivt.
På trods af disse flowfordele står operatørerne over for bemærkelsesværdige ulemper. Multi-turn frempinden kræver betydelig tid at aktivere fuldt ud. De er fuldstændig uegnede til flowregulering. Ved at lade kilen være delvist åben udsættes den for intens væskehastighed. Den ustøttede kile vibrerer voldsomt og skravler mod sædet. Denne vibration forårsager alvorligt mekanisk slid, permanent ridsning og garanteret eventuel lækage.
Ingeniører stoler påKugleventil i rustfrit ståltil dynamisk væskekontrol. Den bruger en multi-turn lineær bevægelse. En afrundet prop sænkes mod en parallel sædering placeret i midten af kroppen. Den indre geometri tvinger væsker til at navigere en karakteristisk Z-formet sti.
Dette proportionale forhold mellem proppositionen og flowvolumen giver mulighed for præcis regulering. Det er fortsat det absolut bedste valg til droslingsapplikationer, hyppig drift og scenarier, der kræver høje trykfald. Det robuste stik og sædedesign modstår kontinuerlig væskepåvirkning bedre end nogen anden standardoption.
Deoperational trade-off involves energy efficiency. The tortuous internal flow path creates inherently high flow resistance. Pumps must work harder to overcome this friction. Additionally, the complex casting process and taller stem profile require a larger physical footprint. They also weigh significantly more than comparable ball or gate designs.
Direkte sammenligning af tekniske specifikationer fremhæver de forskellige egenskaber ved hvert design. Vi bruger strømningsmodstand, tætningsintegritet og aktiveringshastighed som primære målinger.
Sammenligningsdiagram for ventilydelse
|
Performance Metric |
Bolddesign |
Portdesign |
Globus design |
|---|---|---|---|
|
Strømningsmodstand (Cv) |
Tæt på nul (fuld port) |
Tæt på nul |
Høj (betydeligt fald) |
|
Forseglingsintegritet |
Fremragende (bløde sæder) |
God (metal/kile) |
Fremragende (metalstik/sæde) |
|
Aktiveringshastighed |
Hurtig (90-graders drejning) |
Langsom (Multi-Turn) |
Langsom (Multi-Turn) |
|
Primær funktion |
On/Off isolation |
On/Off Bulk Flow |
Præcis drosling |
Flowkoefficient (Cv) definerer mængden af vand, der passerer gennem ventilen ved et trykfald på én psi. Kugle- og portdesign med fuld port leverer exceptionelt høje CV-værdier. Deres lige veje minimerer turbulens og sparer pumpeenergi. Omvendt tvinger globusdesignet væske til at ændre retning to gange. Dette begrænser flowet kraftigt og sænker den samlede Cv-værdi.
Forseglingsintegriteten varierer baseret på sædemateriale. Kugledesigns bruger bøjelige materialer som PTFE eller PEEK. Disse polymerer tilpasser sig kuglen og garanterer bobletæt afspærring. De håndterer standardtemperaturer perfekt. Port- og globusmodeller bruger generelt metal-til-metal-sæder. Disse stive sæder tolererer ekstreme temperaturer og stærkt slibende medier, selvom de kan tillade mindre Klasse IV-lækage over tid.
Aktiveringshastigheden påvirker systemsikkerheden direkte. Den 90-graders hurtige aktivering af en kugletype giver øjeblikkelig nødisolation. Ingeniører skal implementere overspændingsbeskyttelse for at afbøde pludselige trykstigninger under hurtig lukning. Multi-turn betjeningen af port- og globetyper forhindrer naturligvis denne risiko. Deres gradvise lukning tillader væskehastigheden at falde sikkert.
Systemets levetid afhænger i høj grad af proaktiv vedligeholdelse og forståelse af forudsigelige slidmønstre. Hvert design byder på unikke vedligeholdelsesudfordringer.
Kugleventiler tilbyder generelt ligetil in-line vedligeholdelse. Teknikere kan løsne motorhjelmen for at få adgang til stikket og sædet direkte fra toppen. De kan overlappe siddefladerne eller udskifte proppen uden at skære kroppen ud af rørledningen. Standard boldtyper præsenterer en anden virkelighed. Du skal typisk fjerne et stykke eller to stykke legemer helt for at erstatte indvendige tætninger. For at løse dette installerer faciliteter ofte tredelte kroppe. Disse gør det muligt for midtersektionen at svinge ud for hurtige tætningsudskiftninger.
Slidsårbarheder er fundamentalt forskellige på tværs af designs. Almindelige fejltilstande inkluderer:
Scoring på Wedges:Porttyper lider af dybe metalskår, hvis de bliver tvunget til at lukke mod højhastighedsstrømme eller indespærret affald.
Nedbrydning af pakning:Multi-turn stilke i port- og globemodeller oplever konstant friktion. Denne friktion nedbryder til sidst grafit- eller PTFE-stammepakningen, hvilket fører til flygtige emissioner.
Ekstrudering af blødt sæde:Høje temperaturer eller for højt tryk kan deformere polymersæderne inde i kugleenheder, hvilket får dem til at lække permanent.
Vi skal analysere startomkostninger i forhold til livscyklus ROI. Kugleenheder med stor diameter koster betydeligt mere på forhånd end tilsvarende portenheder. Men deres overlegne levetid i rene isolationsapplikationer opvejer hurtigt den oprindelige investering. Færre tætningsfejl og ydeevne uden lækage reducerer langsigtet vedligeholdelsesarbejde. Omvendt garanterer brug af et billigt portdesign til flowregulering hyppige, dyre udskiftninger.
At navigere i indkøbsprocessen kræver en logisk trin-for-trin tilgang. Brug følgende ramme til at indsnævre dine muligheder baseret på empiriske systemdata.
Identificer den primære funktion.Bestem, om det operationelle mål kræver isolation eller regulering. Vælg kugle- eller portdesign til strenge on/off-opgaver. Vælg globusdesign, når du skal justere flowhastigheder dynamisk.
Analyser medier og miljø.Dokumenter dine væskeegenskaber. Evaluer partikelniveauer, viskositet og kemisk aggressivitet. Match disse egenskaber med siddematerialerne. Bekræft de nødvendige temperatur- og trykklassificeringer i forhold til ASME klasse 150, 300 eller højere specifikationer.
Evaluer plads- og aktiveringsbegrænsninger.Mål det fysiske installationsfodaftryk. Globuslegemer kræver mere lodret frigang til deres forlængede stilke. Afgør, om du har brug for pneumatisk eller elektrisk aktivering. Kugletyper automatiseres nemt og omkostningseffektivt på grund af deres lave drejningsmoment, kvart-omdrejningskrav.
Dit umiddelbare næste skridt involverer formel verifikation. Se altid rør- og instrumentdiagrammer (P&ID), før du afslutter en indkøbsordre. Gennemgang af overholdelseskrav i forhold til API 608, API 600 eller AWWA standarder sikrer optimal sikkerhed. Når man står over for grænseparametre, forhindrer ansættelse af en væskekontrolspecialist dyre specifikationsfejl.
Intet enkelt ventildesign løser enhver teknisk udfordring. Systemmekanik kræver specifikke geometrier for at håndtere forskellige operationelle belastninger. Globusdesignet forbliver uovertruffent for præcis flowkontrol og holdbarhed under drosselforhold. Portdesignet leverer pålideligt, uhindret bulkflow til gylle og krav til lavt trykfald. Kugledesignet giver den hurtigste, mest pålidelige nul-lækage-afspærring, der findes.
Købere skal prioritere systemparametre over forudgående enhedsomkostninger. At fokusere udelukkende på indkøbsprisen fører uundgåeligt til hurtigt slid og dyre nedstrømsfejl. Tilpas din medietype, trykklassificering og aktiveringsbehov med den korrekte interne mekanisme.
Tag handling i dag for at sikre din rørinfrastruktur. Gennemse omfattende produktkataloger efter type, download tekniske CV-størrelsesdiagrammer, eller tag direkte kontakt til tekniske salgsteams for applikationsspecifik rådgivning.
A: Standardkugledesigns bør aldrig klare drosselopgaver. Den delvist åbne position udsætter de bløde PTFE-sæder direkte for flow med høj hastighed. Denne eksponering eroderer polymeren hurtigt, hvilket forårsager permanente lækager. Men specialiserede V-port kugledesigns har forstærkede, konturformede udskæringer, der er specielt udviklet til præcis flowregulering.
A: Globustyper kræver komplekse, indviklede interne støbegods for at skabe deres Z-formede flowbane. Producenter skal også bruge tungere, tykkere kropsmaterialer. Denne ekstra masse er nødvendig for at modstå de intense trykfald, vibrationer og turbulente kræfter, der er forbundet med flowregulering og drosling.
A: Hurtigtlukkende kvartsvingkugledesign udgør den største risiko for vandslag. At smække håndtaget i standser øjeblikkeligt væskemomentet og sender en ødelæggende chokbølge bagud gennem rørene. Den langsomme flerdrejningshandling af gate- og globedesign afbøder naturligvis disse bølgetryk ved gradvist at reducere væskehastigheden.
A: Grade 316 er generelt overlegen, fordi den indeholder tilsat molybdæn. Dette specifikke legeringselement øger dramatisk modstanden mod grubetæring og sprækkekorrosion. Ingeniører specificerer kraftigt 316 over 304 for miljøer med højt chloridindhold, marine applikationer og aggressive kemiske behandlingslinjer for at sikre maksimal driftslevetid.
