Stumsvejsebeslager væsentlige komponenter i industrielle rørsystemer, hvor forbindelsesintegritet, dimensionsnøjagtighed og langsigtet driftssikkerhed betyder noget. Fra albuer og T-stykker til reduktionsgear og hætter hjælper disse fittings med at forbinde rør, omdirigere flow og imødekomme ændringer i rørledningsstørrelse. At forstå materialevalg, dimensionelle standarder, vægtykkelse, svejseforberedelse og inspektionskrav hjælper ingeniører, entreprenører og indkøbsteam med at reducere installationsproblemer og undgå dyre fejl. Denne vejledning forklarer, hvordan man specificerer stumpsvejsefittings, vurderer kvalitet og træffer informerede købsbeslutninger til krævende industrielle applikationer.

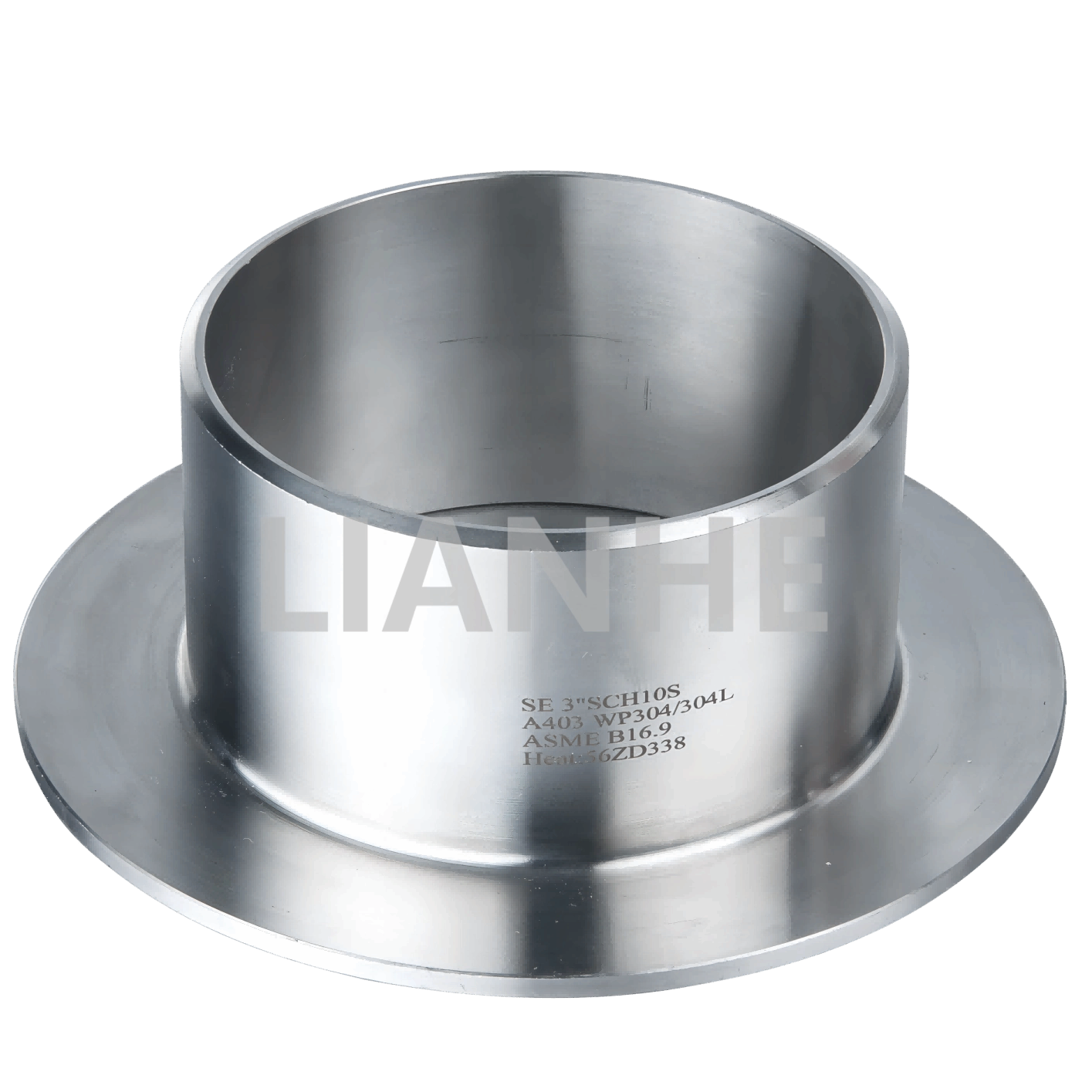

1. Hvad er stødsvejsningsfittings?
Stumsvejsefittings er rørkomponenter designet til at blive forbundet til tilsvarende rørender gennem stumpsvejsning. Fittingen og røret er justeret, deres ender er forberedt efter behov, og en kvalificeret svejseprocedure bruges til at skabe forbindelsen. Når de er korrekt designet, svejset, inspiceret og betjent inden for deres specificerede grænser, kan disse forbindelser give en holdbar, lækagebestandig ydeevne.
I modsætning til gevindfittings, som forbindes gennem passende gevind, er stumpsvejsefittings ikke afhængige af en gevindsamling ved forbindelsespunktet. De vælges almindeligvis til procesrør, hvor mekanisk integritet, en kontinuerlig intern strømningsvej og reduceret risiko for lækage af samlinger er vigtige.
Typiske anvendelser omfatter kemisk behandling, olie- og gasanlæg, elproduktion, vandbehandling, farmaceutisk produktion, skibsbygning og industriel fremstilling. Den nødvendige fittingskonfiguration afhænger af rørledningens geometri, driftsforhold, tilgængelig installationsplads og det tekniske design.
For købere er det centrale, at et armaturs form alene ikke afgør, om det er egnet. Dets materialekvalitet, dimensioner, vægtykkelse, slutforberedelse, fremstillingskvalitet og kompatibilitet med det tilsluttede rør skal også bekræftes.
2. Hvorfor bruges stumpsvejsningsfittings i industrielle rør?
Pålidelige forbindelser under definerede driftsbetingelser
En korrekt udført stødsvejsning skaber en permanent forbindelse mellem rør og fitting. Dette gør stumpsvejsefittings velegnet til mange systemer, der kræver pålidelig indeslutning af væsker, gasser, damp eller procesmedier. Faktiske tryk- og temperaturgrænser afhænger af materialerne, komponentdimensioner, svejsekvalitet og gældende rørkode.
En glat indre flowvej
Når de indvendige overflader er korrekt justeret, og svejseprofilen er acceptabel, kan stødsvejseforbindelser minimere pludselige interne forhindringer. Dette er fordelagtigt i systemer, hvor floweffektivitet, rengøringsevne eller reducerede områder med væskeophobning er vigtige. Dårlig justering, overdreven svejsegennemtrængning eller en uegnet fittinggeometri kan stadig skabe strømningsbegrænsninger.
Reduceret rutinemæssig ledvedligeholdelse
Permanente svejsede forbindelser eliminerer behovet for periodisk at stramme forbindelsen på den måde, som nogle mekaniske samlinger kræver. Svejste systemer har dog stadig brug for passende inspektion, korrosionsovervågning og planlagt vedligeholdelse baseret på deres driftsmiljø.
Fleksible rørledningslayouts
Albuer, T-stykker, reduktionsgear og andre fittingkonfigurationer giver ingeniører mulighed for at dirigere rørledninger rundt om udstyr, skabe stikledninger og skifte mellem rørstørrelser. Standardiserede dimensioner hjælper også entreprenører med at planlægge præfabrikation og installation mere nøjagtigt.
3. Almindelige typer af stumpsvejsningsfittings og deres anvendelser
Hver beslag udfører en bestemt funktion. Valg af forkert geometri kan skabe installationskonflikter, ændre den tilsigtede strømningsvej eller kræve dyre modifikationer under konstruktionen.
| Beslagstype | Primær funktion | Nøglevalgsovervejelser |
|---|---|---|
| 90 graders albue | Ændrer strømningsretningen med 90 grader. | Lang eller kort radius, rørstørrelse, vægtykkelse og ledig plads. |
| 45 graders albue | Skifter retning mere gradvist. | Påkrævet vinkel, center-til-ende-dimensioner og layoutgeometri. |
| Lige t-shirt | Opretter en gren med samme nominelle størrelse som kørslen. | Kørsels- og afgreningsdimensioner, flowkrav og forstærkningsovervejelser. |
| Reducerende t-shirt | Opretter en gren, der er mindre end hovedrørledningen. | Kørselsstørrelse, grenstørrelse og gældende designkrav. |
| Koncentrisk reduktionsgear | Forbinder forskellige rørstørrelser langs en fælles centerlinje. | Stor endestørrelse, lille endestørrelse, overgangslængde og orientering. |
| Excenterreduktion | Forbinder forskellige størrelser med en forskudt midterlinje. | Overvejelser om vandret eller lodret orientering, dræning og luftlomme. |
| Rørkappe | Lukker enden af en rørledning. | Størrelse, materiale, vægtykkelse og fremtidige adgangskrav. |
| Kryds eller specialtilpasning | Opretter flere grenforbindelser, hvor det er tilladt af designet. | Grengeometri, spændingsanalyse, dimensionskrav og gældende kode. |
Albuer med lang radius bruges ofte, når en mere jævn retningsændring foretrækkes, mens albuer med kort radius kan passe til kompakte layouts, hvor designet tillader det. Koncentriske og excentriske reduktionsgearer tjener forskellige layoutbehov og bør ikke behandles som udskiftelige.
For eksempel kan en excentrisk reduktionsanordning i en vandret linje hjælpe med at undgå et uønsket højdepunkt eller lavt punkt, når det installeres i den korrekte retning. Det passende arrangement afhænger af væsken, strømningsretningen, pumpekonfigurationen, dræningskrav og projekttegninger.
4. Sådan vælger du det rigtige materiale til stumpsvejsefittings
Materialevalg påvirker direkte korrosionsbestandighed, styrke, temperaturegnethed, fremstillingskrav og livscyklusomkostninger. Den billigste montering er ikke nødvendigvis det mest økonomiske valg, hvis den kræver for tidlig udskiftning eller introducerer kompatibilitetsproblemer.
| Materialekategori | Eksempler på almindelige specifikationer | Typiske overvejelser |
|---|---|---|
| Kulstofstål | ASTM A234 WPB | Almindelige industrielle rørapplikationer; korrosionsbeskyttelse kan være nødvendig. |
| Lavtemperatur kulstofstål | ASTM A420 WPL6 | Anvendelser, der kræver specificeret sejhed ved lav temperatur. |
| Legeret stål | Gældende ASTM A234-kvaliteter, såsom WP11 eller WP22 | Udvalgte høje temperaturer eller specialiserede serviceforhold. |
| Austenitisk rustfrit stål | ASTM A403 WP304/304L eller WP316/316L | Korrosionsbestandighed i egnede miljøer; karaktervalg afhænger af medier og forhold. |
| Duplex rustfrit stål | Gældende ASTM A815 kvaliteter | Anvendelser, der kræver en kombination af styrke og korrosionsbestandighed. |
| Nikkellegeringer | Gældende ASTM B366 kvaliteter | Specialiserede ætsende, høje temperaturer eller på anden måde krævende miljøer. |
Evaluer det faktiske servicemiljø
Inden et materiale bekræftes, bør ingeniører overveje væskesammensætningen, drifts- og designtemperaturer, tryk, korrosionsmekanismer, mulige forurenende stoffer og rengøringskemikalier. Rustfrit stål er for eksempel ikke universelt modstandsdygtigt over for ethvert ætsende medium. Kloridkoncentration, temperatur og andre forhold kan have væsentlig indflydelse på dets ydeevne.
Bekræft materialesporbarhed
For kritiske industrielle projekter kan købere kræve materialetestcertifikater, varme- eller batchidentifikation, kemiske sammensætningsregistre, mekaniske testresultater og inspektionsdokumentation. Kravene varierer efter materialespecifikation, projektspecifikation og styrende kode.
Købere bør bekræfte den nøjagtige kvalitet og gældende materialestandard i stedet for at stole på beskrivelser som "rustfrit stål" eller "højstyrkelegering". Disse brede udtryk giver ikke tilstrækkelig information til at fastslå egnethed.
5. Dimensioner, vægtykkelse og standarder
Dimensionskompatibilitet er en af de mest almindelige årsager til undgåelige problemer under rørfitting. Selv et armatur lavet af det korrekte materiale kan være uegnet, hvis dets nominelle størrelse, udvendige diameter, vægtykkelse eller endemål ikke stemmer overens med designet.
Forståelse af ASME B16.9
ASME B16.9 dækker overordnede dimensioner, tolerancer, klassificeringer, testning og mærkning for fabriksfremstillede smedede stumpsvejsefittings i størrelserne NPS 1/2 til NPS 48 eller DN 15 til DN 1200. Det er en almindeligt anvendt reference for standardiserede industrielle rørkomponenter.
Standarden må ikke forveksles med en komplet materialespecifikation eller en erstatning for design af rørsystemer. Materialekrav, svejseprocedurer, serviceegnethed og andre projektforpligtelser skal løses gennem de gældende materialestandarder, rørkoder og projektdokumenter.
Match vægtykkelsen
Rørskema bruges almindeligvis til at identificere vægtykkelse i standardiserede rørsystemer. Den samme nominelle rørstørrelse kan dog have forskellige vægtykkelser afhængigt af dens tidsplan. Købere skal derfor bekræfte de faktiske nødvendige dimensioner og sikre, at fittingen er egnet til sammenkoblingsrøret.
Bekræft svejseenderne
Stumsvejsefittings kræver generelt forberedte ender, der er egnede til den specificerede svejseprocedure. Endeforberedelse, skrågeometri, rodåbning og justering skal følge den gældende standard, godkendte svejseprocedure og tekniske krav.
6. Sådan vælger du de rigtige stumpsvejsefittings til dit projekt
En struktureret udvælgelsesproces hjælper med at forhindre forkerte ordrer, forsinket installation og uplanlagte materialeudskiftninger. Start med de tekniske krav og verificer derefter leverandørens evne til at fremstille og dokumentere de angivne produkter.
Trin 1: Definer driftsbetingelserne
Registrer designtryk, driftstemperatur, væske- eller gassammensætning, korrosionsovervejelser og relevant projektkode. Disse forhold fastlægger grænserne for materiale- og komponentvalg.
Trin 2: Identificer tilpasningsgeometrien
Angiv, om du har brug for en albue, t-shirt, reduktionsgear, kasket eller en anden konfiguration. Inkluder vinkel, radius, grenarrangement og eventuelle orienteringskrav vist i de godkendte tegninger.
Trin 3: Bekræft den komplette specifikation
Angiv den nominelle størrelse, tidsplan eller vægtykkelse, materialekvalitet, gældende fremstillingsstandard og slutforberedelse. Hvor der er behov for ikke-standard dimensioner, indsend tegninger med klart identificerede tolerancer og acceptkriterier.
Trin 4: Etabler inspektionskrav
Identificer, hvilke optegnelser, inspektioner og test, der kræves af projektet. Disse kan omfatte dimensionsinspektion, materialecertifikater, visuel undersøgelse, ikke-destruktiv undersøgelse eller andre specificerede verifikationsaktiviteter. Ikke alle test gælder for alle fittings, og test bør aftales før produktion.
Trin 5: Gennemgå det komplette kommercielle tilbud
Sammenlign tilbud med samme tekniske specifikation. Bekræft mængde, måleenhed, produktionstid, emballering, forsendelsesordninger, dokumentkrav og procedurer for håndtering af ikke-overensstemmende produkter.
- Brug godkendte tegninger i stedet for at stole på produktnavne alene.
- Tydeliggør eventuelle forskelle mellem den ønskede specifikation og det foreslåede alternativ.
- Anmod om bekræftelse af den nøjagtige materialekvalitet og dimensionsstandard.
- Aftal kontrol- og dokumentationskrav inden bestillingen.
- Evaluer de samlede projektomkostninger, herunder risici for omarbejdning, levering og udskiftning.
7. Kvalitetskontrol og svejseovervejelser
Pålidelige stumpsvejsefittings kræver mere end korrekt mærkning. Produktionskonsistens, materialeverifikation, dimensionsnøjagtighed, overfladetilstand og passende inspektion bidrager alle til produktkvaliteten.
Dimensionel inspektion
Kritiske mål kan omfatte udvendig diameter, vægtykkelse, center-til-ende dimensioner, samlet længde, grengeometri og endeforberedelse. Inspektionskriterier bør følge den gældende produktstandard og købsspecifikation.
Materiale verifikation
Materialeidentifikation og dokumentation hjælper med at bekræfte, at medfølgende beslag svarer til den specificerede kvalitet. Hvor det kræves af projektet, kan yderligere verifikationsmetoder anvendes til at fastslå legeringsidentitet eller sporbarhed. Inspektionsplanen bør definere metode, dækning og acceptkriterier.
Overflade- og fremstillingsinspektion
Fittings bør kontrolleres for uacceptable overfladefejl, deformation, beskadigelse og andre forhold, der kan påvirke overholdelse eller installation. Fremstillingsmetoder kan variere afhængigt af fittingstype, dimensioner, materiale og gældende specifikationer.
Svejse- og installationskontrol
Før svejsning skal personalet verificere materialekompatibilitet, montering, renhed, justering og den godkendte svejseprocedure. Varmetilførsel, interpass-temperatur, forvarmning og varmebehandling efter svejsning kan kræve kontrol afhængigt af materialet, tykkelsen, servicebetingelserne og den gældende kode.
Inspektionsmetoder såsom visuel testning, radiografisk testning, ultralydstestning, magnetisk partikeltestning eller væskegennemtrængningstestning kan specificeres i henhold til applikationen. Metoden og omfanget af undersøgelsen bør bestemmes af den gældende kode og projektkrav i stedet for at antages at være identisk for alle fittings.
8. Almindelige købs- og installationsproblemer
Bestilling kun efter nominel størrelse
To beslag med samme nominelle størrelse kan afvige i materiale, tidsplan, geometri eller standard. En ufuldstændig købsbeskrivelse øger risikoen for at modtage en komponent, der ikke kan installeres efter hensigten. Angiv altid en fuldstændig teknisk specifikation.
Valg af materialer kun baseret på pris
En billigere kvalitet giver muligvis ikke den nødvendige korrosionsbestandighed, temperaturevne eller mekaniske egenskaber. Sammenlign den komplette materialespecifikation og kontroller dens egnethed til designforholdene, før du overvejer prisen.
Ignorerer tolerancer og fit-up
Dimensionel uoverensstemmelse kan komplicere justering, øge fremstillingstiden og påvirke svejsekvaliteten. Kontroller sammenkoblingsdimensioner og -tolerancer før fremstilling, især for præfabrikerede rørspoler eller systemer med begrænset installationsplads.
Efterlad dokumentation til slutningen
Manglende certifikater eller uklar sporbarhed kan forsinke inspektion og projektaccept. Etabler dokumentationskrav på tilbudsstadiet og bekræft, at optegnelser vil identificere de leverede produkter og relevante materialebatcher.
Undladelse af at beskytte produkter under forsendelse
Fugt, forurening, stød og dårlige opbevaringsforhold kan beskadige fittings eller påvirke deres tilstand før installation. Angiv passende emballering, identifikation, håndtering og opbevaringspraksis baseret på materialet og transportmiljøet.
9. En praktisk indkøbstjekliste til stumpsvejsefittings
Inden du sender en anmodning om tilbud, skal du forberede oplysningerne nedenfor. En komplet forespørgsel giver leverandører mulighed for at vurdere kravene mere præcist og hjælper købere med at sammenligne tilbud på et tilsvarende grundlag.
- Produkttype:Albue, T-shirt, reduktionsgear, kasket eller en anden specificeret montering.
- Dimensioner:Nominel rørstørrelse, DN- eller NPS-betegnelse og påkrævet geometri.
- Vægtykkelse:Rørplan eller specificeret minimumsvægtykkelse.
- Materiale:Præcis materialespecifikation og kvalitet.
- Fremstillingsstandard:Gældende ASME, ASTM, EN eller andre projektspecifikke krav.
- Driftsbetingelser:Designtryk, temperatur, væskeservice og korrosionsovervejelser.
- Afslut forberedelse:Påkrævet svejseendekonfiguration og gældende standard.
- Mængde:Antal styk for hver størrelse og beslagstype.
- Kvalitetsdokumenter:Certifikater, inspektionsoptegnelser, testrapporter og sporbarhedskrav.
- Levering:Påkrævet leveringsdato, destination, emballage og forsendelsesbetingelser.
- Særlige krav:Tegninger, yderligere tolerancer, mærkning eller projektspecifikke acceptkriterier.
At give disse oplysninger i begyndelsen reducerer afklaringscyklusser og gør det lettere at identificere forskelle mellem leverandørtilbud. Hvis nogen tekniske detaljer forbliver usikre, skal du få den ansvarlige rørtekniker til at bekræfte det, før ordren afsluttes.
10. Ofte stillede spørgsmål om stumpsvejsefittings
1. Hvad bruges stumpsvejsefittings hovedsageligt til?
De forbinder rørsektioner, ændrer strømningsretning, skaber grenforbindelser, overgang mellem rørstørrelser og lukker rørender. De bruges almindeligvis i industrielle procesrør, energianlæg, kemiske anlæg, vandbehandlingssystemer og andre applikationer, der kræver permanente svejsede forbindelser.
2. Hvad er forskellen mellem stumpsvejsning og gevindfittings?
Stumsvejsefittings forbindes til rørender gennem svejsning, mens gevindfittings forbindes gennem matchende gevind. Stumsvejseforbindelser foretrækkes ofte i applikationer, hvor permanente samlinger og en kontinuerlig intern strømningsvej er vigtig. Gevindbeslag kan være nyttige i egnede mindre boringer eller servicespecifikke applikationer. Den passende forbindelse afhænger af designkoden og driftsbetingelserne.
3. Hvilken standard bruges almindeligvis til stumpsvejsefittings?
ASME B16.9 er meget udbredt til fabriksfremstillede smedede stumpsvejsningsfittings. Den omhandler dimensioner, tolerancer, klassificeringer, testning og mærkning inden for dens anvendelsesområde. Den gældende materialespecifikation og rørføringskode skal også bekræftes for projektet.
4. Hvordan vælger jeg den korrekte materialekvalitet?
Overvej væskesammensætning, designtryk, temperatur, korrosionsmekanismer, mekaniske krav og gældende kode. Bekræft den nøjagtige materialespecifikation og kvalitet med den ansvarlige ingeniør i stedet for at stole på en generisk beskrivelse såsom kulstofstål eller rustfrit stål.
5. Skal beslagets vægtykkelse matche røret?
Armaturet skal opfylde de gældende design- og dimensionskrav og være kompatibelt med det tilsluttede rør. Købere bør specificere den nødvendige tidsplan eller vægtykkelse og verificere slutdimensioner og svejseforberedelse. Enhver tilladt mismatch skal afhjælpes i henhold til det godkendte design og svejsekrav.
6. Hvilke dokumenter skal jeg anmode en leverandør om?
Afhængigt af projektet kan dokumenter omfatte materialetestcertifikater, dimensionsinspektionsregistreringer, produktidentifikation og sporbarhedsoplysninger, gældende overensstemmelsesdokumentation og specificerede ikke-destruktive undersøgelser eller testrapporter. Aftal de nødvendige dokumenter før produktion eller forsendelse.
7. Kan stumpsvejsefittings tilpasses?
Nogle producenter kan levere fittings med aftalte ikke-standard dimensioner, materialer eller projektspecifikke krav, afhængigt af produktionskapacitet og gældende koder. Angiv tegninger, materialekrav, tolerancer, mængder og inspektionskriterier, så leverandøren kan vurdere gennemførligheden. Kundetilpassede produkter bør ikke antages at overholde en standard i enhver henseende, medmindre kravene er blevet verificeret.
8. Hvordan kan jeg reducere de samlede omkostninger ved køb af stumpsvejsefittings?
Reducer undgåelige omkostninger ved at udstede komplette specifikationer, konsolidere kompatible ordrer, planlægge leveringsplaner, kontrollere leverandørdokumentation og forhindre dimensions- eller materialeuoverensstemmelser. Evaluer kvalitet, leveringssikkerhed og potentiel efterbearbejdning sammen med den angivne enhedspris.
Find de rigtige stumpsvejsefittings til dit projekt
Valg af passende stumpsvejsefittings kræver omhyggelig opmærksomhed på materialekvaliteter, dimensioner, gældende standarder, svejsekrav og driftsforhold. At arbejde med en leverandør, der forstår disse krav, kan hjælpe med at strømline indkøb, forbedre specifikationernes klarhed og understøtte mere pålidelig projektudførelse.
Wenzhou Lianhe Valve Fitting Co., Ltder en potentiel sourcing-partner for købere, der vurderer industrielle ventilfittings og rørforbindelseskomponenter. Når du diskuterer dine krav, skal du angive den påtænkte anvendelse, monteringstype, størrelse, materialekvalitet, gældende standard, mængde og eventuel projektspecifik dokumentation for at etablere et klart grundlag for tilbud.
Leder du efter stumpsvejsefittings til et kommende industriprojekt?Kontakt osfor at diskutere dine produktkrav, tekniske specifikationer og indkøbsbehov med Wenzhou Lianhe Valve Fitting Co., Ltd.
