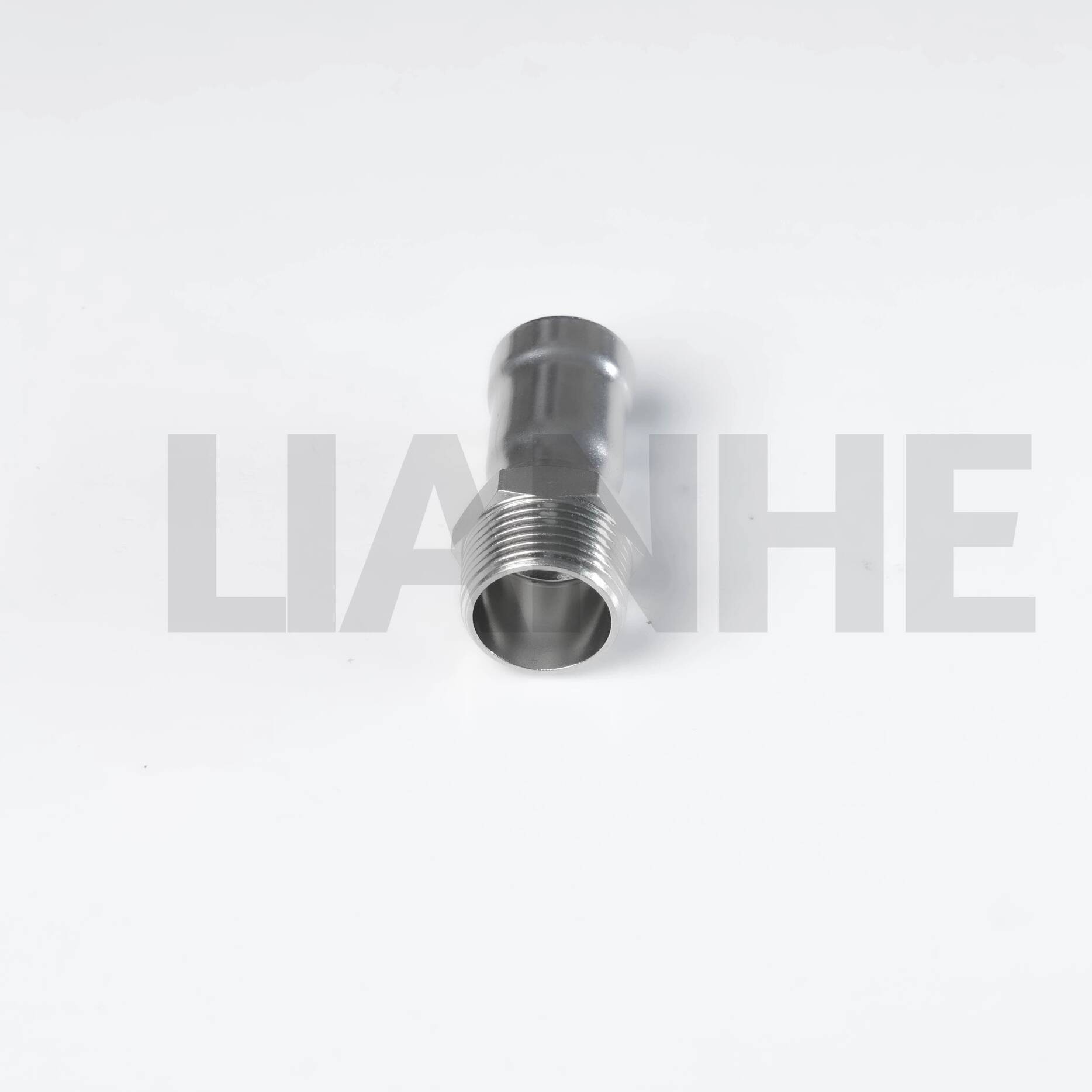

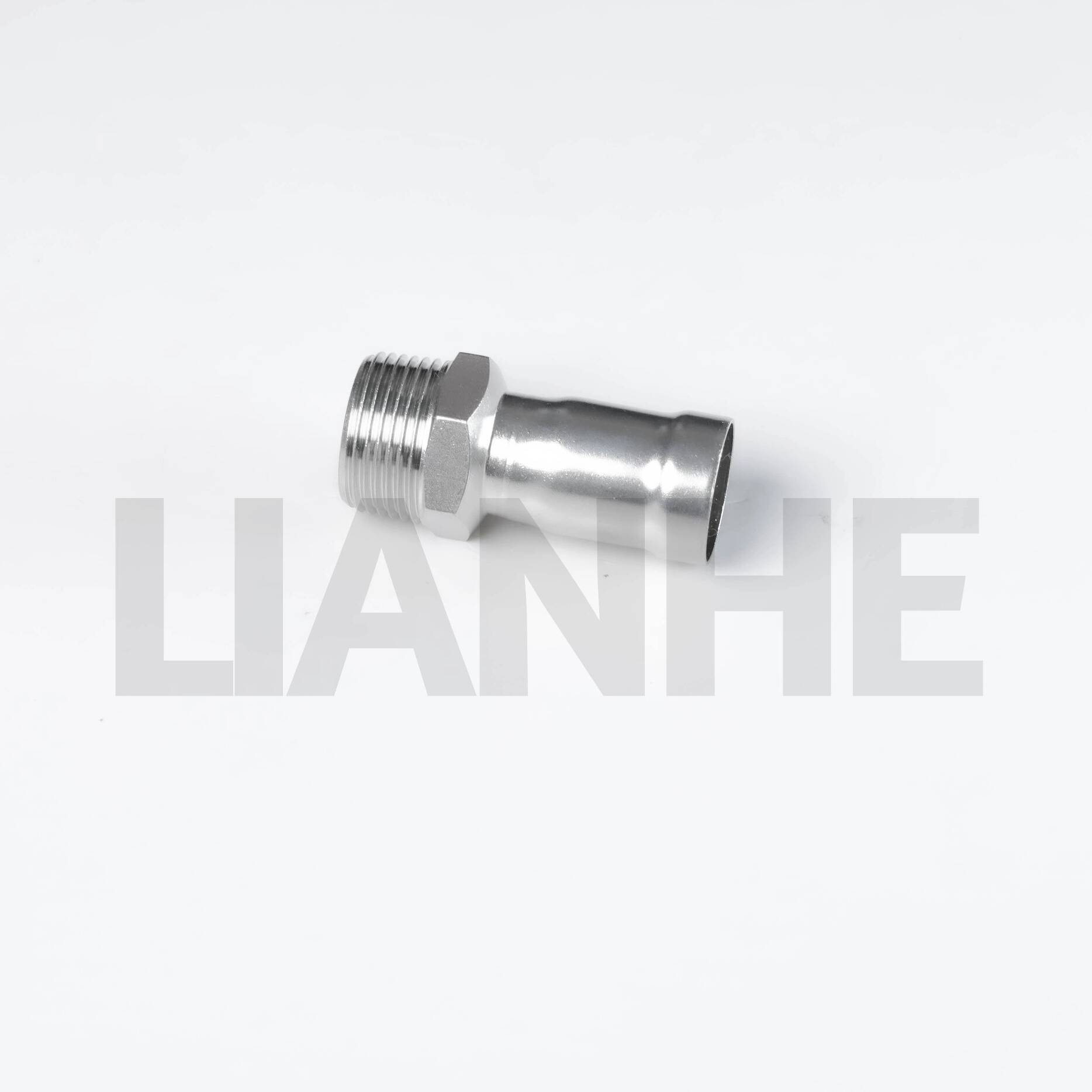

Ringkrympende hantrådskobling i rustfrit stål

Tekniske specifikationer

Størrelsesområde:1/4"–4" (DN10–DN100)

Vægtykkelse:0,6–2,0 mm

Gældende standarder:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN og ASME

Tilgængelige materialer:
0Cr18Ni9, SS304, S30408, SUS304, 1,4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1,4306;
SS316L, S31603, 1,4404.

Tætningsring materialer:CIIR, EPDM, PTFE og NBR

Stikforbindelse:Ringkrympeforbindelse

Trådindstillinger:NPT og BSP, herunder BSPP og BSPT

Nominelt tryk:PN16

Hydrostatisk testtryk:2,5 MPa

Lufttæthedsprøvetryk:1,05 MPa

Fremstillingsproces:Mekanisk dannet af rustfri stålrør

Overfladebehandlinger:Vibrationspolering, magnetisk polering og bejdsning

Produktmærkning:LOGO–OD–W.T.–Materiale. Kundelogoer og tilpassede produktmærker kan leveres i henhold til specifikke krav.

Standard emballage:Plastposer, eksportkartoner og trækasser

Certifikater:GB/T 19001-2016, ISO 9001:2015, CE og sanitær licens

Mærke:LIANHE

Gældende medier:Drikkevand, koldt vand, varmt vand, spildevand, industrivand, olie, gas og andre kompatible medier.

Produktapplikationer

LIANHE ringkrympningsfittings i rustfrit stål er velegnede til ingeniørprojekter, skibe, kommercielle bygninger, beboelsesbygninger, hospitaler, hoteller, miljøbeskyttelsesfaciliteter, varmesystemer og klimaanlæg.

Fittings kan anvendes i forskellige rørsystemer, herunder vandforsyningssystemer, gasrørsystemer, direkte drikkevandssystemer, miljøbeskyttelsesrørledninger, dampsystemer, varmerørledninger, klimaanlæg, industrielle vandsystemer og andre kompatible væsketransportapplikationer.

Den faktiske egnethed af fittingen skal bekræftes i henhold til driftstryk, arbejdstemperatur, transporteret medium, tætningsringmateriale, gevindstandard og installationsmiljø.

Produktfordele

1. Høj mekanisk styrke

2. Fremragende korrosionsbestandighed

3. Lang driftslevetid

4. Lav væskestrømsmodstand

5. God vibrations- og seismisk modstand

6. Pålidelig og stabil forbindelse

7. Miljøvenlig konstruktion

8. Hurtig og bekvem installation

9. Velegnet til skjult eller indlejret installation

10. Lave samlede installations- og vedligeholdelsesomkostninger

11. God slidstyrke

12. Hygiejnisk og velegnet til vandsystemer

13. Pålidelig tætningsydelse med reduceret lækagerisiko

Ringkrympeforbindelsesmetoden muliggør hurtig installation uden omfattende svejsearbejde. Når den installeres ved hjælp af de korrekte værktøjer og procedurer, giver fittingen en stabil mekanisk forbindelse og pålidelig tætningsydelse.

Test og inspektion

Tilgængelige produkttest omfatter:

• Hydrostatisk tryktest

• Lufttæthedstest

• Arbejdstrykstest

• Negativt tryktest

• Udtrækstest

• Temperatur-cyklustest for koldt og varmt vand

• Hydrostatisk bøjnings- og torsionstest

• Hydrostatisk vibrationstest

• Hydrostatisk slagtest

Leveringsinspektion dækker råvareverifikation, overfladetilstand, produktdimensioner, hydrostatisk trykydelse, lufttæthed, mærkning og emballering.

Fabriksinspektionsrapporter og certifikater

Inspektionsrapporter og understøttende kvalitetsdokumenter kan leveres i henhold til de bekræftede produkt- og ordrekrav, herunder:

• EN 10204 3.1 Materialetestcertifikat

• Råstofinspektionscertifikat

• Radiografisk testrapport, når det er relevant

• Hydraulisk tætningstestrapport

• Trådinspektionsrapport

• Tredjepartsinspektionsrapport

• Andre projektspecifikke kontroldokumenter

Dokumenttilgængelighed og det påkrævede inspektionsomfang skal bekræftes, før du afgiver en ordre.

Gældende temperaturområde for matchende pakninger:-20°C til +110°C

Det faktiske temperaturområde afhænger af det valgte pakningsmateriale, transporteret medium, driftstryk og serviceforhold.

Produktkvalitetskontrol

LIANHE udfører produktionslinjeinspektion og slutinspektion gennem hele fremstillingsprocessen. Produkter kontrolleres før levering for at sikre, at deres materialer, dimensioner, overflader, forbindelser og tætningsevne opfylder de bekræftede ordrekrav.

De vigtigste kvalitetskontrolprocedurer omfatter:

1. Inspicering af den udvendige diameter, vægtykkelse og materialekvalitet af indgående råmaterialer.

2. Kontrol af længde og sluttilstand af råvarer efter skæring.

3. Inspicering af fatningsdimensioner, udvendig diameter og vægtykkelse efter mekanisk formning.

4. Kontrol af svejsedimensioner og overfladekvalitet efter svejsning og formning.

5. Inspicering af overflade, dimensioner og fatningsstruktur efter varmebehandling.

6. Kontrol af overfladekvalitet efter polering, bejdsning eller anden overfladebehandling.

7. Udførelse af hydrauliske tryk- og lufttæthedstest i henhold til de gældende inspektionskrav.

8. Kontrol af produktmærker, mængder, emballage og ordreoplysninger før forsendelse.

Produktionsudstyr

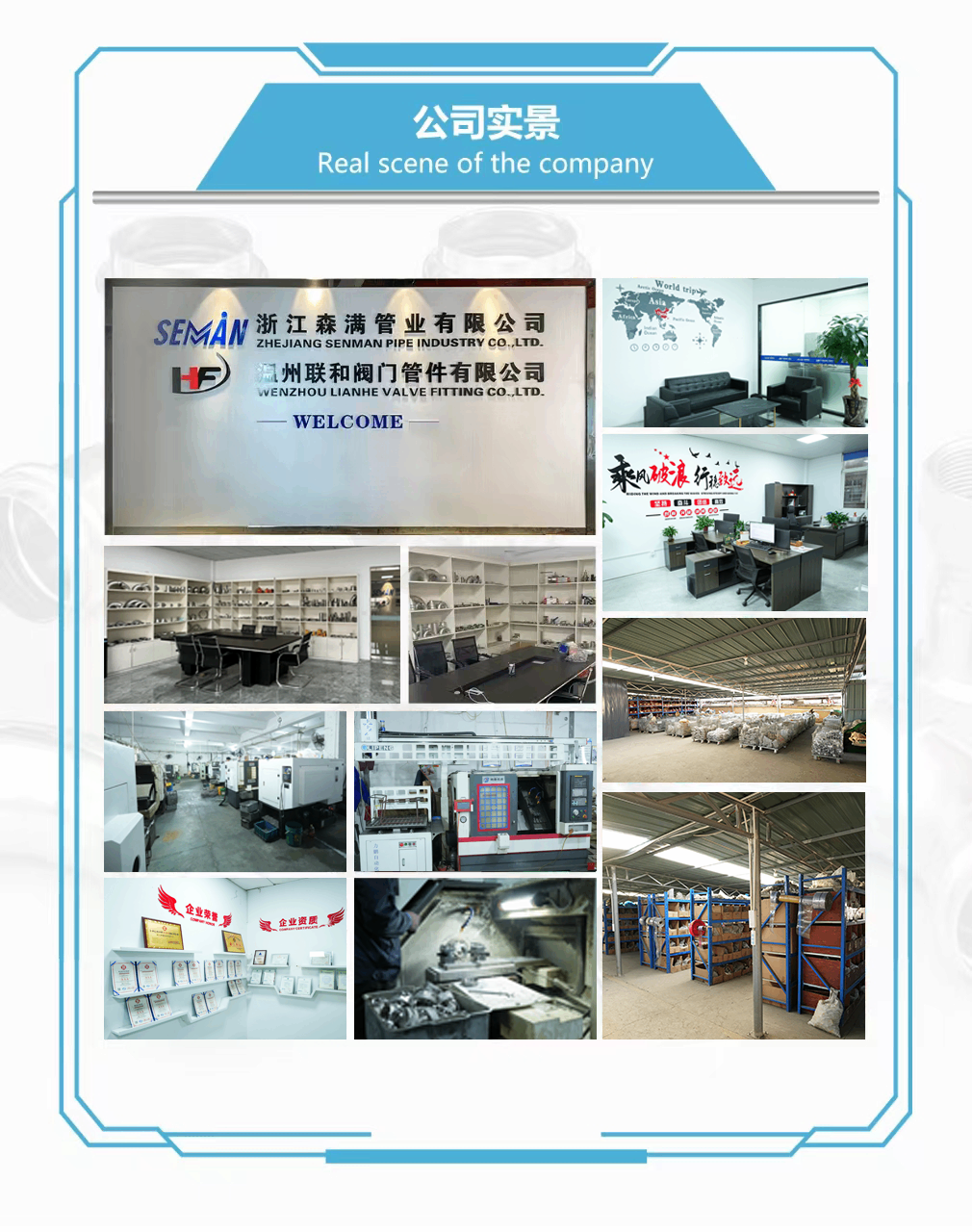

Vores produktionsanlæg er udstyret med fem automatiske produktionslinjer til rørsvejsning, to laserskæremaskiner, fem vibrationspoleringsmaskiner, to magnetpoleringsmaskiner, fem lufttætheds- og hydrauliske testenheder, tre formemaskiner, tre rillemaskiner, to boremaskiner, ti CNC-drejebænke og seks endeudflademaskiner.

Yderligere produktionsudstyr omfatter to vertikale hydroformningsmaskiner, to hydroformemaskiner af rammetype, ti rørbukkemaskiner, otte automatiske argonbuesvejsemaskiner, fire hydrauliske tegnemaskiner, fire højhastigheds hydrauliske stansemaskiner, to lasermarkeringsmaskiner, to pakkeenheder og andet relateret produktions- og inspektionsudstyr.

HS kode: 7307230000

Betalings- og forsendelsesbetingelser

Betalingsbetingelser:Et 30% T/T depositum er påkrævet på forhånd, med de resterende 70% T/T saldo betalt før levering. Specifikke betalingsordninger kan diskuteres i henhold til ordren.

Betalinger kan foretages med T/T, Western Union, PayPal og andre gensidigt aftalte betalingsmetoder.

Tilgængelige handelsbetingelser:EXW, FOB, CFR, CIF, DDP og DDU

Produkter kan transporteres med sø-, luft-, landfragt eller international ekspresservice i henhold til ordremængde, destination, leveringsplan og kundekrav.

Minimum ordremængde:Normalt 5-10 styk, afhængig af produkt, størrelse og nuværende lagertilgængelighed.

Standardprodukter og almindeligt efterspurgte størrelser kan være tilgængelige fra lager. Lagermængder og tilgængelighed med øjeblikkelig levering skal bekræftes, når du anmoder om et tilbud.

Gratis prøver:Prøver kan leveres gratis til produkttest og kvalitetsevaluering. Prisen for international ekspreslevering betales normalt af modtageren.

Tilbudstid:Normalt inden for tre arbejdstimer efter modtagelse af komplette produktspecifikationer og mængdekrav.

Leveringstid:Cirka 3-7 dage for almindelige størrelser tilgængelige fra lager. Produktionsordrer tager normalt cirka 25 dage, afhængigt af produktet, mængden, tilpasningskravene og fabrikkens tidsplan.

Tilbuds gyldighed:Normalt 3-7 dage, afhængig af råvarepriser og markedsforhold.

Eftersalgsservice

Vores standard produktkvalitetsgarantiperiode er et år. Hvis der opstår et bekræftet produktionsrelateret kvalitetsproblem i garantiperioden, vil vores team undersøge problemet og levere en passende teknisk eller eftersalgsløsning.

Kunder skal oplyse produktmodel, ordrenummer, installationsbetingelser, arbejdstryk, driftstemperatur, transporteret medium og relevante fotos eller videoer for at hjælpe med teknisk evaluering.

Vores tjenester

1. Stort kendskab til internationale markeder og evnen til at understøtte forskellige tekniske og kommercielle krav.

2. Direkte fremstilling fra vores eget produktionsanlæg i Wenzhou, Kina.

3. Et erfarent teknisk og produktionshold dedikeret til at opretholde ensartet produktkvalitet.

4. Effektive produktions- og omkostningskontrolsystemer designet til at give konkurrencedygtige fabrikspriser.

5. Stor erfaring i fremstilling, kvalitetsstyring og internationalt salg af pressfittings i rustfrit stål.

Oprindelsessted:Wenzhou, Kina
