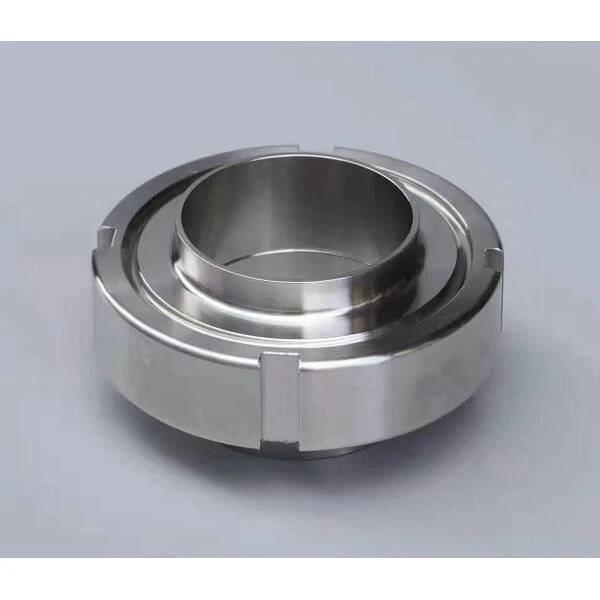

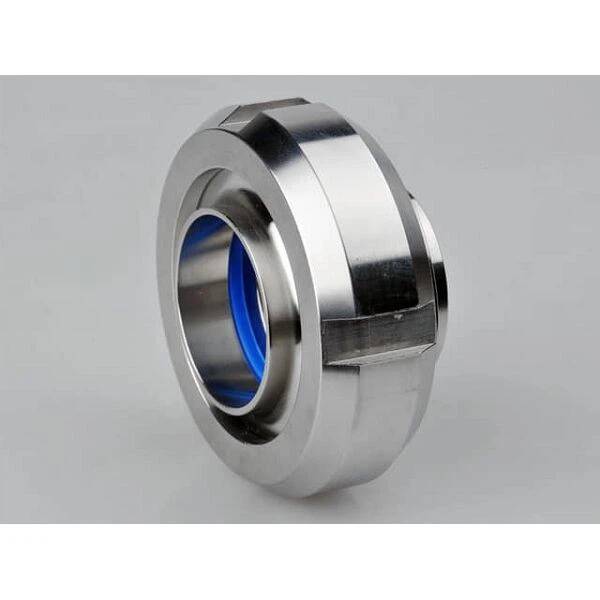

Sanitetsunion i rustfrit stål

Produktbeskrivelse

LIANHE Stainless Steel Sanitary Union er designet til at give en sikker, hygiejnisk og aftagelig forbindelse i sanitære rørsystemer. Dens multi-komponent struktur gør det muligt at tilslutte rørledningssektioner og udstyr til at blive tilsluttet, frakoblet, inspiceret, renset eller udskiftet uden omfattende ændringer af det omgivende rørsystem.

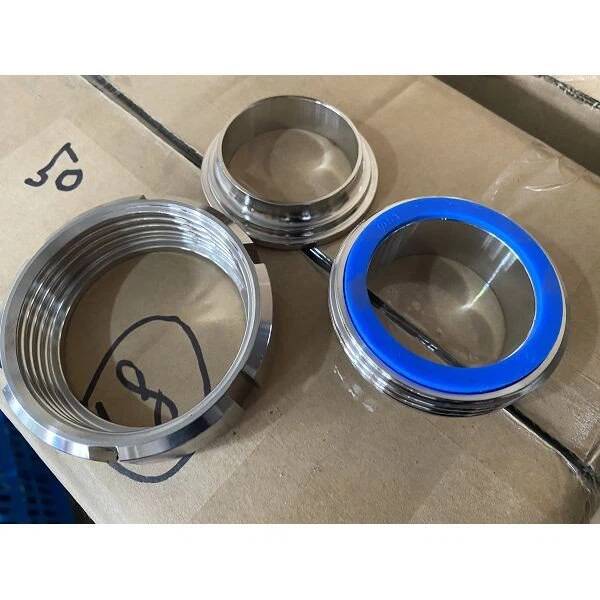

Den sanitære union består af en møtrik, handel, foring og pakning. Når de er korrekt samlet, skaber disse komponenter en stabil mekanisk forbindelse og komprimerer pakningen for at give pålidelig tætningsydelse.

Produktet er fremstillet ved præcisionsformning og -bearbejdning og fås i SS304, SS316, SS304L og SS316L. Flere tilslutningsmuligheder, dimensionelle standarder, overfladefinisher og tætningskonfigurationer er tilgængelige for at opfylde forskellige sanitære behandlingskrav.

Den glatte indre overflade og korrosionsbestandige rustfri stålkonstruktion gør foreningen velegnet til drikkevand, mejeriprodukter, øl, drikkevarer og andre kompatible fødevaregodkendte medier.

Tekniske specifikationer

Produktnavn:Sanitetsunion i rustfrit stål

Størrelsesområde:1/4"–4" (DN10–DN100)

Tilgængelige materialer:SS304, SS316, SS304L og SS316L

Gældende standarder:3-A, SMS, IDF, DIN 11850/11851, ISO og RTJ konfigurationer

Fremstillingsproces:Formning og præcisionsbearbejdning

Produktkomponenter:

• Unionsmøtrik

• Mandlig Del

• Liner

• Pakning

Tilslutningsmuligheder:Svejseende, klemende og gevindende

Overflade rengøring:Affedtning og rengøring

Indvendig overfladeruhed:Ra 0,4–0,8 μm

Udvendig overfladeruhed:Ra 0,8–1,6 μm

Produktmærkning:LOGO–Størrelse–Materiale–Standard. Kundelogoer, private mærker, batchoplysninger og andre tilpassede markeringer kan anvendes i henhold til specifikke krav.

Standard emballage:Bobleplast eller plastemballage, eksportkartoner, vævet posebeskyttelse og trækasser

Certifikater:GB/T 19001-2016, ISO 9001:2015 og CE-dokumentation for relevante produkter

Mærke:LIANHE

HS kode: 7307290000

Oprindelsessted:Wenzhou, Zhejiang, Kina

De endelige dimensioner, forbindelsestype, gevindspecifikation, pakningsmateriale, overfladeruhed og dimensionsstandard skal bekræftes i henhold til den påtænkte anvendelse og tilhørende rørledningskomponenter.

Gældende medier

Den rustfri stål sanitære union kan bruges med kompatible sanitære og fødevaregodkendte medier, herunder:

• Drikkevand

• Mælk og mejeriprodukter

• Øl

• Drikkevarer

• Flydende fødevarer

• Andre kompatible hygiejniske procesmedier

Før bestilling skal kunderne bekræfte kompatibiliteten af ​​rustfri stålkvalitet og pakningsmateriale med det transporterede medium, systemtryk, driftstemperatur, rengøringskemikalier og sanitetsprocedurer.

Til farmaceutiske, bioteknologiske, fødevarer, mejeriprodukter, brygning eller andre applikationer med høj renhed kan yderligere materialesporbarhed, overfladedokumentation, testning eller certificering være påkrævet.

Produktapplikationer

Den rustfri stål sanitære union er velegnet til applikationer, der kræver en aftagelig forbindelse mellem sanitetsrør, ventiler, tanke, pumper, instrumenter og procesudstyr.

Typiske anvendelser omfatter:

• Mejeriforarbejdningssystemer

• Øl og bryggeudstyr

• Drikkevareproduktionslinjer

• Drikkevandssystemer

• Udstyr til fødevareforarbejdning

• Farmaceutiske behandlingssystemer

• Bioteknologiske faciliteter

• Kosmetisk produktionsudstyr

• Clean-in-place systemer

• Sanitære tanke og fartøjer

• Pumpe og ventilforbindelser

• Generelle hygiejniske væskeoverførselssystemer

Den aftagelige struktur gør inspektion, vedligeholdelse, rengøring og udstyrsudskiftning mere bekvem. Det er især nyttigt på steder, der kræver periodisk adskillelse.

Produktfordele

1. Fremragende korrosions- og oxidationsbestandighed

2. Lang driftslevetid

3. Glat indvendig overflade med lav strømningsmodstand

4. Holdbar og genanvendelig rustfri stålkonstruktion

5. Praktisk installation, adskillelse og vedligeholdelse

6. Reducerede samlede installations- og vedligeholdelsesomkostninger

7. Hygiejnisk konstruktion til kompatible sanitære applikationer

8. Flere tilslutningsmetoder tilgængelige

9. Udskiftelig tætningspakning

10. Præcisionsbearbejdede parringsoverflader

11. Flere rustfri stålkvaliteter tilgængelige

12. Tilpassede markeringer og emballage understøttes

Unionsstrukturen gør det muligt at åbne rørledningsforbindelsen uden at skære i det tilstødende rør. Dette hjælper med at forenkle rutinemæssig rengøring, inspektion, vedligeholdelse af udstyr og udskiftning af komponenter.

Korrekt justering, valg af pakning, samling og tilspænding er afgørende for pålidelig tætning. Overdreven eller ujævn tilspænding kan beskadige pakningen eller påvirke justeringen af ​​forbindelsen.

Produktkomponenter

Unionsmøtrik

Omløbermøtrikken giver den mekaniske kraft, der kræves for at holde de samlede komponenter sammen. Dens gevind og kontaktflader skal holdes rene og fri for beskadigelse under installationen.

Mandlig Del

Hankomponenten danner den ene side af unionsforbindelsen og er fremstillet til at matche den valgte dimensionsstandard og tilslutningsmetode.

Liner

Foringen danner den modsatte side af forbindelsen og hjælper med at placere og komprimere pakningen, når samlingen er samlet.

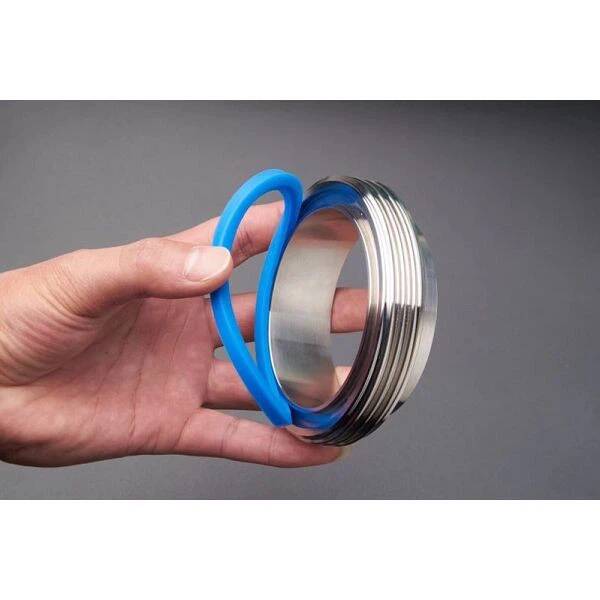

Pakning

Pakningen danner tætningsgrænsefladen mellem handelen og foringen. Dets materiale skal vælges i henhold til det transporterede medium, driftstemperatur, tryk, hygiejnekrav og rengøringsprocedure.

Tilslutningsmuligheder

Svejseendeforbindelse

Svejseendekonfigurationen er designet til permanent forbindelse til et kompatibelt rustfrit stålrør. Svejseprocedurer, fyldmaterialer, varmekontrol, overfladeforberedelse og eftersvejsningsbehandling bør vælges i henhold til rustfri stålkvalitet og gældende sanitære krav.

Klemme-endeforbindelse

Klemme-ende-konfigurationen understøtter bekvem montering og demontering. Kompatible klemmer, hylstre og pakninger skal vælges i henhold til den gældende dimensionelle standard.

Tilslutning med gevind

Konfigurationen med gevindende gør det muligt for foreningen at forbindes med kompatible rørledningskomponenter med gevind. Gevindtype, diameter, stigning, tætningsstruktur og gældende standard skal bekræftes før bestilling.

Overfladebehandling

Produkterne affedtes og renses efter bearbejdning. Den indvendige overflade kan leveres med en ruhed på Ra 0,4–0,8 μm, mens den udvendige overflade kan leveres med en ruhed på Ra 0,8–1,6 μm.

En kontrolleret indvendig overfladefinish hjælper med at forbedre renligheden og reducere ophobningen af ​​procesrester. Den nødvendige Ra-værdi og målested skal angives i ordren.

For høj renhed eller specialiserede sanitære applikationer kan kunder anmode om yderligere polering, overfladeruhedsinspektion, rengøring eller passivering i henhold til projektets krav.

Produktmærkning

Standard produktmærker kan omfatte:

• LIANHE logo

• Produktstørrelse

• Materialekvalitet i rustfrit stål

• Gældende dimensionsstandard

• Batch- eller sporbarhedsoplysninger, når det kræves

Kundelogoer, private mærker, projektnumre, varmenumre og andre tilpassede markeringer kan påføres i henhold til bekræftede ordrekrav.

Emballage

Hver sanitetsforening er beskyttet med bobleplast eller plastemballage for at reducere eksponeringen for støv, fugt, ridser og overfladeforurening.

Produkterne pakkes derefter i eksportkartoner, pakkes ind med vævet posebeskyttelse, hvor det er nødvendigt, og konsolideres i trækasser til international transport.

Tilpassede kartoner, kundelogoer, etiketter, stregkoder, pallepakning og andre eksportemballageordninger kan leveres i henhold til bekræftede krav.

Tilbud og levering

Tilbudstid:Normalt inden for tre arbejdstimer efter modtagelse af den komplette størrelse, materiale, standard, tilslutningstype, pakning, mængde og leveringsinformation.

Tilbuds gyldighed:Normalt 3-7 dage, afhængig af råvarepriser i rustfrit stål, valutakurser og aktuelle markedsforhold.

Leveringstid:Produkter i almindelig størrelse, der er tilgængelige fra lager, kan normalt leveres inden for 3-7 dage. Ordrer, der kræver ny produktion, tager normalt cirka 25 dage.

Den faktiske leveringsplan afhænger af den valgte størrelse, materiale, dimensionelle standard, tilslutningsmetode, pakning, ordremængde, inspektionskrav og nuværende fabriksproduktionsplan.

Vores tjenester

1. Omfattende viden om internationale markeder og evnen til at understøtte forskellige sanitære rørkrav.

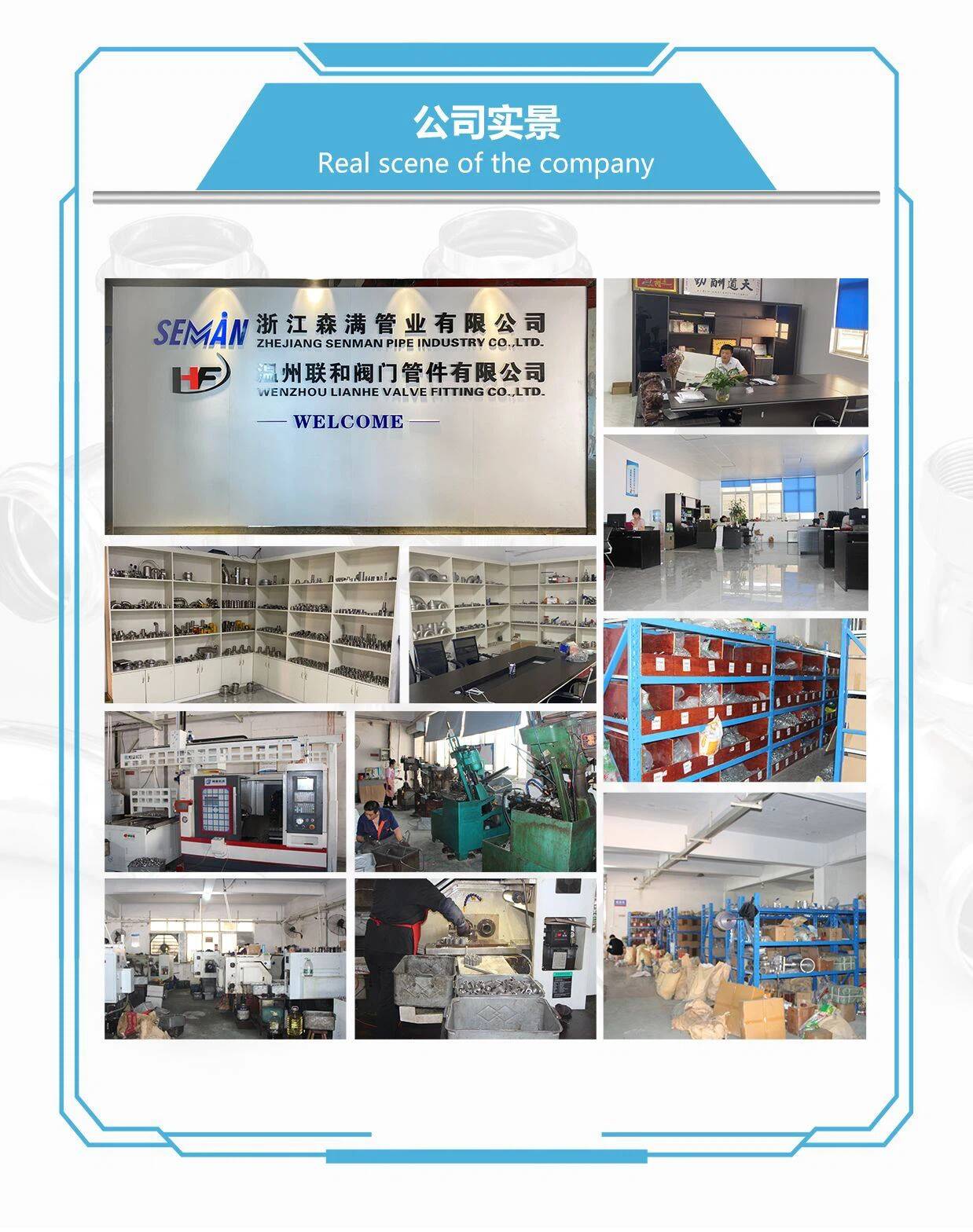

2. Direkte fremstilling fra vores egen fabrik i Wenzhou, Zhejiang, Kina.

3. Et erfarent teknisk- og produktionshold fokuseret på at opretholde ensartet produktkvalitet.

4. Effektive produktions- og omkostningskontrolsystemer designet til at give konkurrencedygtige fabrikspriser.

5. Stor erfaring i produktion, kvalitetsstyring og internationalt salg af sanitetsprodukter.

OEM og tilpasset produktion kan understøttes i henhold til kundetegninger, prøver, materialekrav, tilslutningsstandarder, produktmærker, krav til overfladefinish og emballageinstruktioner.

Fabrikant:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
