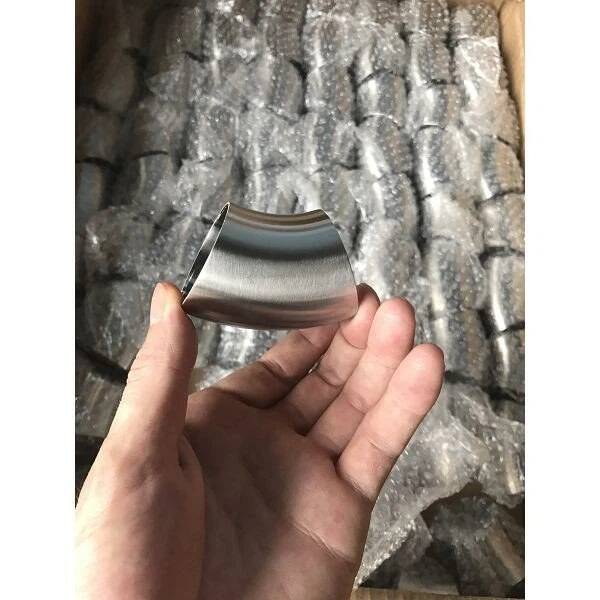

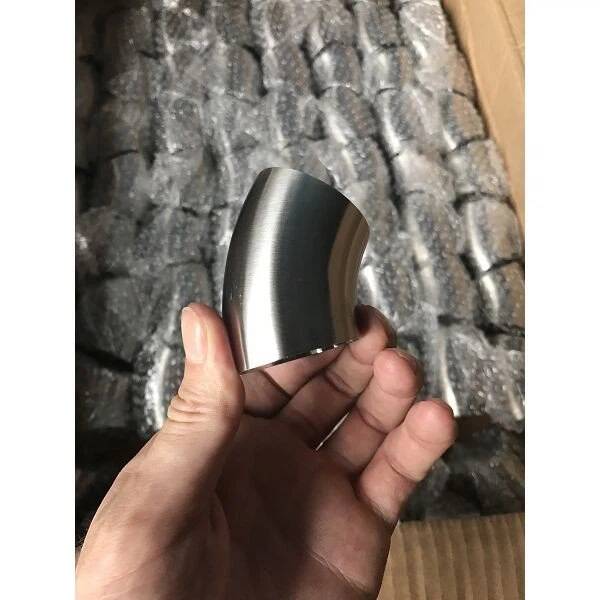

Rustfrit stål sanitær 45° albue

Produktbeskrivelse

LIANHE rustfrit stål sanitær 45° albue er designet til at ændre strømningsretningen med 45 grader i sanitære og hygiejniske rørsystemer. Dens glatte buede struktur hjælper med at opretholde en effektiv væskebevægelse, samtidig med at den reducerer unødvendig turbulens og tryktab.

Den sanitære albue er fremstillet af korrosionsbestandigt rustfrit stål og er velegnet til fødevarer, drikkevarer, mejeriprodukter, drikkevand, farmaceutiske produkter, bioteknologi og andre kompatible hygiejniske behandlingsapplikationer.

Lange og korte konfigurationer er tilgængelige for at imødekomme forskellige rørledningslayouts og krav til installationsplads. Flere størrelser, vægtykkelser, rustfri stålkvaliteter, dimensionelle standarder, overfladefinisher og tilpassede markeringer kan leveres i henhold til kundens specifikationer.

Tekniske specifikationer

Produktnavn:Rustfrit stål sanitær 45° albue

Størrelsesområde:DN15-DN300

Albue vinkel:45 grader

Tilgængelige vægtykkelser:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm og 4,0 mm

Vægtykkelsen varierer i henhold til den valgte størrelse, dimensionelle standard, tilslutningsdimensioner, driftsforhold og projektkrav.

Tilgængelige materialer:

• SS304 og S30408

• SS304L og S30403

• SS316 og SUS316

• SS316L og S31603

Gældende standarder:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 og JIS G 3447

Tilgængelige konfigurationer:Lang type og kort type

Produktmærkning:LOGO–Størrelse–Materiale. Produkter kan også mærkes efter kundens krav.

Overfladebehandling:Indvendig og udvendig polering, op til 320 korn

Standard emballage:Plastemballage, eksportkartoner, vævet posebeskyttelse og trækasser

Certifikater:GB/T 19001-2016, ISO 9001:2015 og CE-dokumentation for relevante produkter

Mærke:LIANHE

HS kode: 7307290000

Oprindelsessted:Wenzhou, Zhejiang, Kina

Den endelige størrelse, vægtykkelse, materialekvalitet, endedimensioner, overfladefinish og gældende standard skal bekræftes i henhold til den påtænkte anvendelse og tilhørende rørledningskomponenter.

Produktapplikationer

Den sanitære 45-graders albue i rustfrit stål kan bruges i hygiejniske behandlings- og væskeoverførselssystemer, herunder:

• Drikkevandssystemer

• Rørledninger til mejeriforarbejdning

• Udstyr til mælkeproduktion

• Øl- og bryggesystemer

• Drikkevarebehandlingslinjer

• Udstyr til produktion af flydende fødevarer

• Farmaceutiske behandlingssystemer

• Bioteknologiske faciliteter

• Kosmetisk produktionsudstyr

• Rørsystemer, der er rene på stedet

• Sanitære tanke og fartøjer

• Generelle hygiejniske væskeoverførselsanvendelser

45-graders bøjningen giver en gradvis ændring i rørledningens retning og kan bruges, hvor en 90-graders drejning er unødvendig, eller hvor rørlayoutet kræver en jævnere retningsovergang.

Før bestilling skal kunderne bekræfte kompatibiliteten af ​​den rustfri stålkvalitet med det transporterede medium, driftstemperatur, systemtryk, rengøringskemikalier og sanitetsprocedurer.

Produktfordele

1. Glat 45-graders ændring i strømningsretning

2. Fremragende korrosions- og oxidationsbestandighed

3. Lang driftslevetid

4. Glat indvendig overflade med lav strømningsmodstand

5. Reduceret turbulens sammenlignet med skarpere retningsændringer

6. Holdbar og genanvendelig rustfri stålkonstruktion

7. Praktisk installation og vedligeholdelse

8. Lang type og kort type konfigurationer tilgængelige

9. Flere rustfri stålkvaliteter tilgængelige

10. Velegnet til kompatible hygiejniske behandlingssystemer

11. Indvendige og udvendige polerede overflader

12. Tilpassede markeringer og emballage understøttes

Den glatte indre overflade hjælper med at reducere ophobningen af ​​procesrester og gør rutinerengøring mere bekvem. Dette understøtter applikationer, hvor hygiejne, renlighed og produktrenhed er vigtige.

Den faktiske sanitære ydeevne afhænger af det komplette rørsystem, inklusive produktgeometri, overfladeruhed, svejsekvalitet, tætningskomponenter, drænforhold, installationsprocedurer og rengøringsprocesser.

Lang-type og kort-type indstillinger

Lang Type

Den lange konfiguration giver en større bøjningsradius og en mere gradvis retningsbestemt overgang. Det kan hjælpe med at reducere turbulens og tryktab i applikationer, hvor der er tilstrækkelig installationsplads til rådighed.

Kort Type

Den korte konfiguration er velegnet til rørlayouts med begrænset installationsplads. Dens kompakte dimensioner kan forenkle ruteføringen omkring udstyr og andre rørledningskomponenter.

Den nøjagtige centerlinjeradius og dimensionsforskel mellem de lange og korte versioner skal bekræftes i henhold til den valgte standard og produkttegning.

Dimensionelle standarder

Tilgængelige dimensionelle standarder inkluderer 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 og JIS G 3447.

Disse standarder kan specificere forskellige udvendige diametre, vægtykkelser, bøjningsradier, centerlinjedimensioner, endemål, tolerancer og overfladekrav.

Produkter fremstillet i henhold til forskellige standarder er muligvis ikke direkte udskiftelige, selv når deres nominelle størrelser ligner hinanden.

Kunder bør give den nøjagtige påkrævede standard, størrelse, vægtykkelse, bøjningsradius, endedimensioner og sammenkoblingsrøroplysninger, når de anmoder om et tilbud.

Til udskiftnings- eller vedligeholdelsesprojekter anbefales tekniske tegninger eller fysiske prøver for at verificere kompatibilitet med det eksisterende sanitære rørsystem.

Overfladebehandling

De indvendige og udvendige overflader kan poleres ved hjælp af en proces specificeret som op til 320 korn.

En poleret overflade hjælper med at forbedre produktets renhed, udseende, korrosionsbestandighed og modstand mod ophobning af procesrester.

Hvis et projekt kræver en bestemt overfladeruhed, skal den påkrævede Ra-værdi og målested oplyses separat. En poleringskornbetegnelse alene garanterer ikke en fast Ra-værdi.

Yderligere polering, passivering, rengøring eller inspektion af overfladefinish kan arrangeres i henhold til projektets krav.

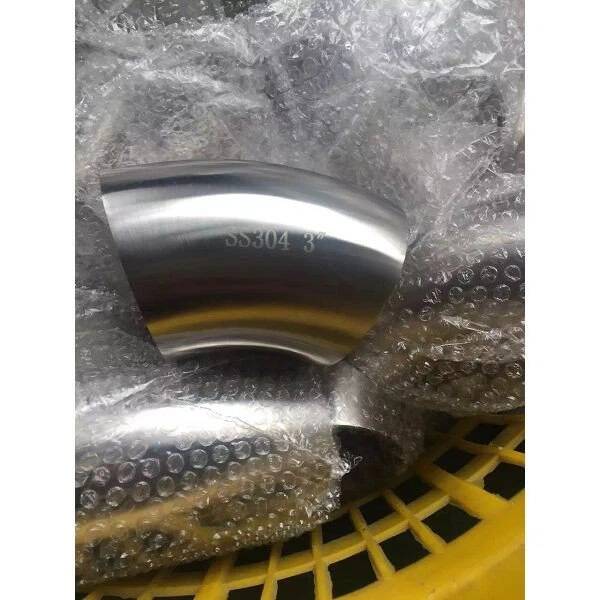

Produktmærkning

Standard produktmærker kan omfatte:

• LIANHE logo

• Produktstørrelse

• Materialekvalitet i rustfrit stål

• Batch- eller sporbarhedsoplysninger, når det kræves

Kundelogoer, private mærker, projektnumre, varmenumre og andre tilpassede markeringer kan påføres i henhold til bekræftede ordrekrav.

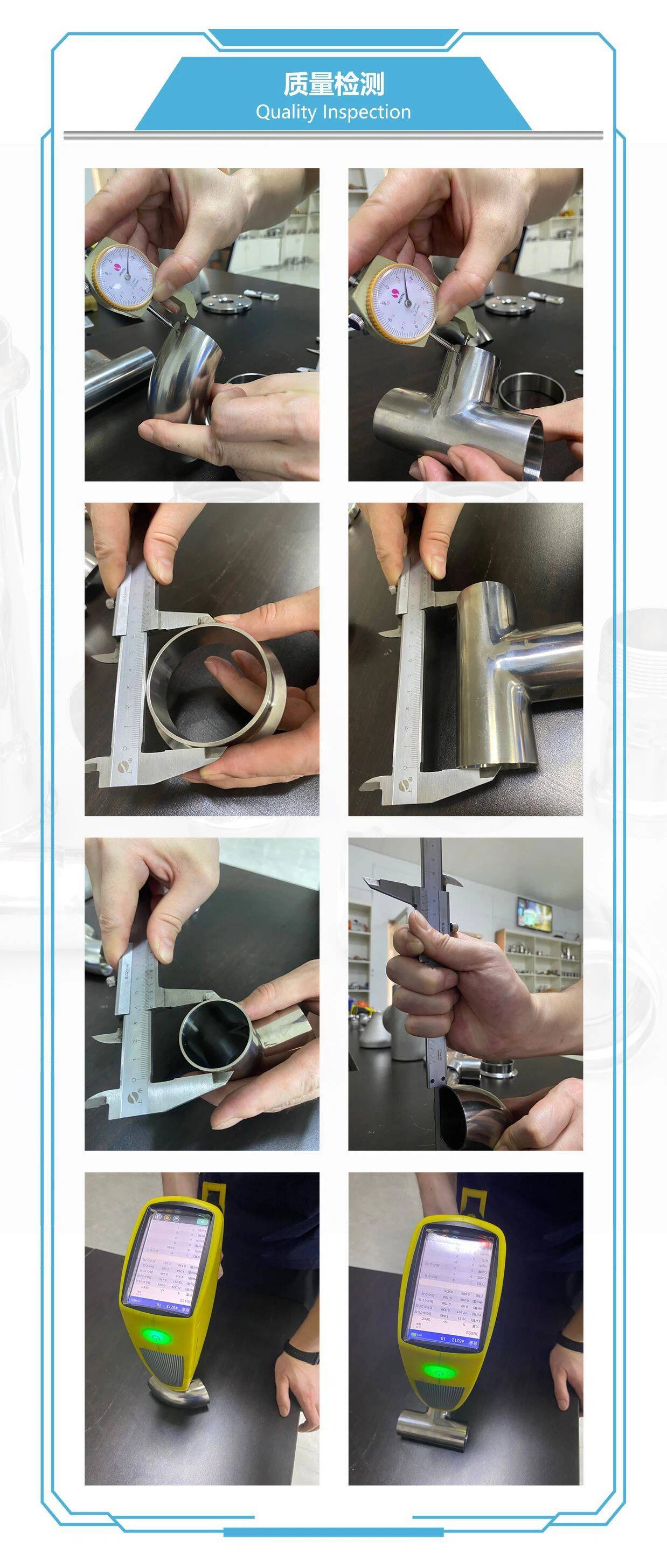

Leveringsinspektion

Produkterne inspiceres før afsendelse. Standardleveringsinspektion dækker:

• Materialekvalitet i rustfrit stål

• Udvendig diameter og vægtykkelse

• Albue vinkel

• Bøjningsradius og centerlinjedimensioner

• Slutmål

• Indvendig og udvendig overfladetilstand

• Svejseudseende, hvor det er relevant

• Hydrostatisk test, hvor det er nødvendigt

• Produktmærker

• Mængder og emballage

Yderligere inspektionsartikler kan arrangeres i henhold til den gældende standard, påtænkte anvendelse og kundekrav.

Fabriksinspektionsrapporter og certifikater

Inspektionsrapporter og understøttende kvalitetsdokumenter kan leveres i henhold til de bekræftede specifikationer og ordrekrav, herunder:

• EN 10204 3.1 Materialetestcertifikat

• Råstofinspektionscertifikat

• Radiografisk testrapport, når det er relevant

• Hydraulisk testrapport, hvor det er relevant

• Dimensionel inspektionsrapport

• Overflade-finish inspektionsrapport

• Tredjepartsinspektionsrapport

• Andre projektspecifikke kvalitetsdokumenter

Det påkrævede inspektionsomfang, prøvningsforhold, dokumentation, krav til overfladefinish og tredjeparts vidnesbyrd bør bekræftes før produktion.

Produktkvalitetskontrol

LIANHE anvender proces- og slutinspektionsprocedurer under forberedelse af råmaterialer, skæring, formning, bearbejdning, svejsning, overfladebehandling, test, mærkning og emballering.

De vigtigste kvalitetskontrolprocedurer omfatter:

1. Inspicering af den udvendige diameter, vægtykkelse, materialekvalitet, dokumentation og overfladetilstand af indkommende råmaterialer.

2. Kontrol af længde, skæreposition og sluttilstand af råmaterialer efter skæring.

3. Inspicering af den udvendige diameter, vægtykkelse, albuevinkel, bøjningsradius, endedimensioner og andre kritiske mål efter bearbejdning og formning.

4. Kontrol af svejsedimensioner, svejseudseende, justering og overfladekvalitet efter svejsning, hvor det er relevant.

5. Inspicering af indvendige og udvendige overflader efter polering og andre overfladebehandlingsprocedurer.

6. Udførelse af hydrostatisk eller lufttæthedstestning i henhold til de gældende produkt- og inspektionskrav.

7. Inspicering af produktmærker, mængder, emballagematerialer, etiketter og forsendelsesmærker før forsendelse.

Produkter er godkendt til levering efter at have gennemført de gældende inspektionsprocedurer.

Emballage

Hver sanitær 45-graders albue er beskyttet med plastikemballage for at reducere eksponering for støv, fugt, ridser og overfladeforurening.

Produkterne bliver derefter pakket i eksportkartoner, pakket ind med vævet posebeskyttelse, hvor det er nødvendigt, og konsolideret i trækasser til international transport.

Tilpassede kartoner, kundelogoer, etiketter, stregkoder, pallepakning og andre eksportemballageordninger kan leveres i henhold til bekræftede krav.

Minimum ordremængde og lagerbeholdning

Minimum ordremængde:Normalt 5-10 styk, afhængig af produktstørrelse, materiale, dimensionsstandard og nuværende beholdning.

Vi holder lager for mange almindelige produkter og almindeligt efterspurgte størrelser. Udvalgte produkter kan have op til 5.000 styk tilgængelige.

Fordi lagerniveauerne ændres kontinuerligt, bør faktiske lagermængder og tilgængelighed med øjeblikkelig levering bekræftes igen, når der anmodes om et tilbud.

Prøver og tilbud

Gratis prøver:Prøver kan leveres gratis til dimensionskontrol og kvalitetsevaluering. Internationale ekspresleveringsgebyrer betales normalt af modtageren.

Tilbudstid:Normalt inden for tre arbejdstimer efter modtagelse af den komplette størrelse, materiale, dimensionelle standard, vægtykkelse, mængde og leveringsinformation.

Tilbuds gyldighed:Normalt 3-7 dage, afhængig af råvarepriser i rustfrit stål, valutakurser og aktuelle markedsforhold.

Leveringstid

Produkter i almindelig størrelse, der er tilgængelige fra lager, kan normalt leveres inden for 3-7 dage.

Ordrer, der kræver ny produktion, tager normalt cirka 25 dage. Den faktiske leveringsplan afhænger af den valgte størrelse, materiale, dimensionelle standard, ordremængde, inspektionskrav, emballage og nuværende fabriksproduktionsplan.

Eftersalgsservice

Vores standard produktkvalitetsgarantiperiode er et år.

Hvis et produktionsrelateret kvalitetsproblem bekræftes i garantiperioden, vil vores team undersøge årsagen og levere en passende teknisk eller eftersalgsløsning.

Kunder skal oplyse ordrenummer, produktstørrelse, materialekvalitet, dimensionsstandard, vægtykkelse, installationsforhold, transporteret medium og relevante fotos eller videoer for at hjælpe med teknisk evaluering.

Fabrikant:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
