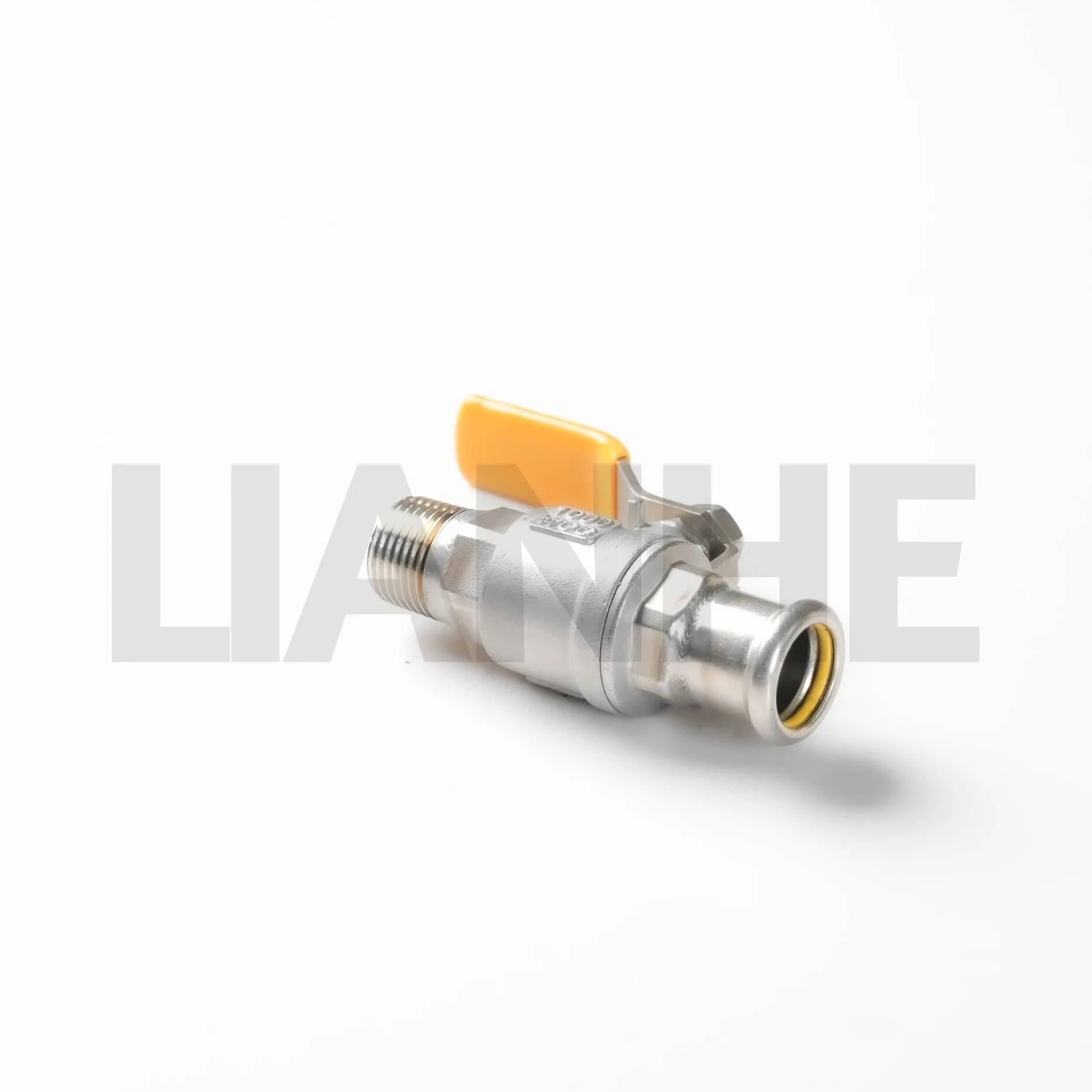

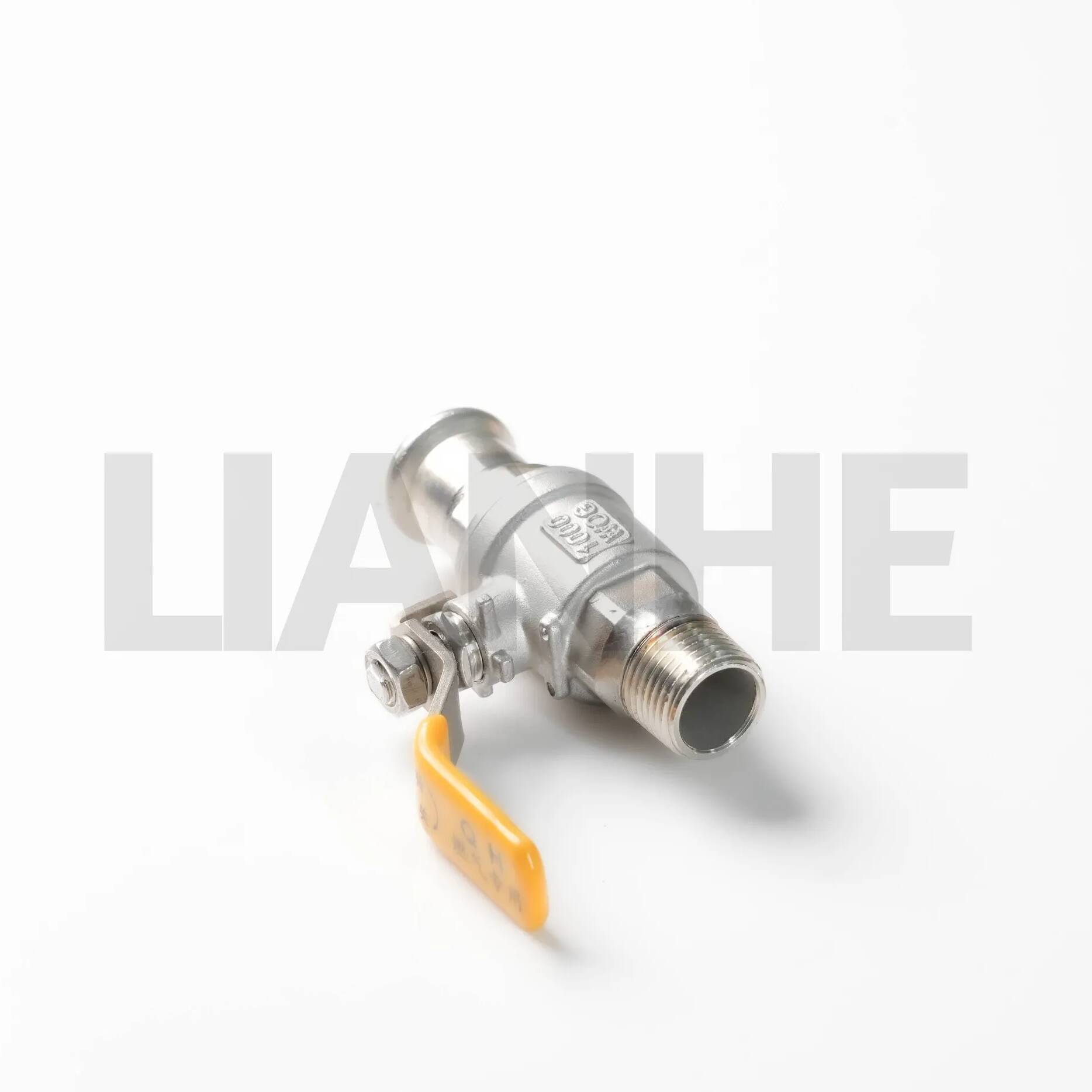

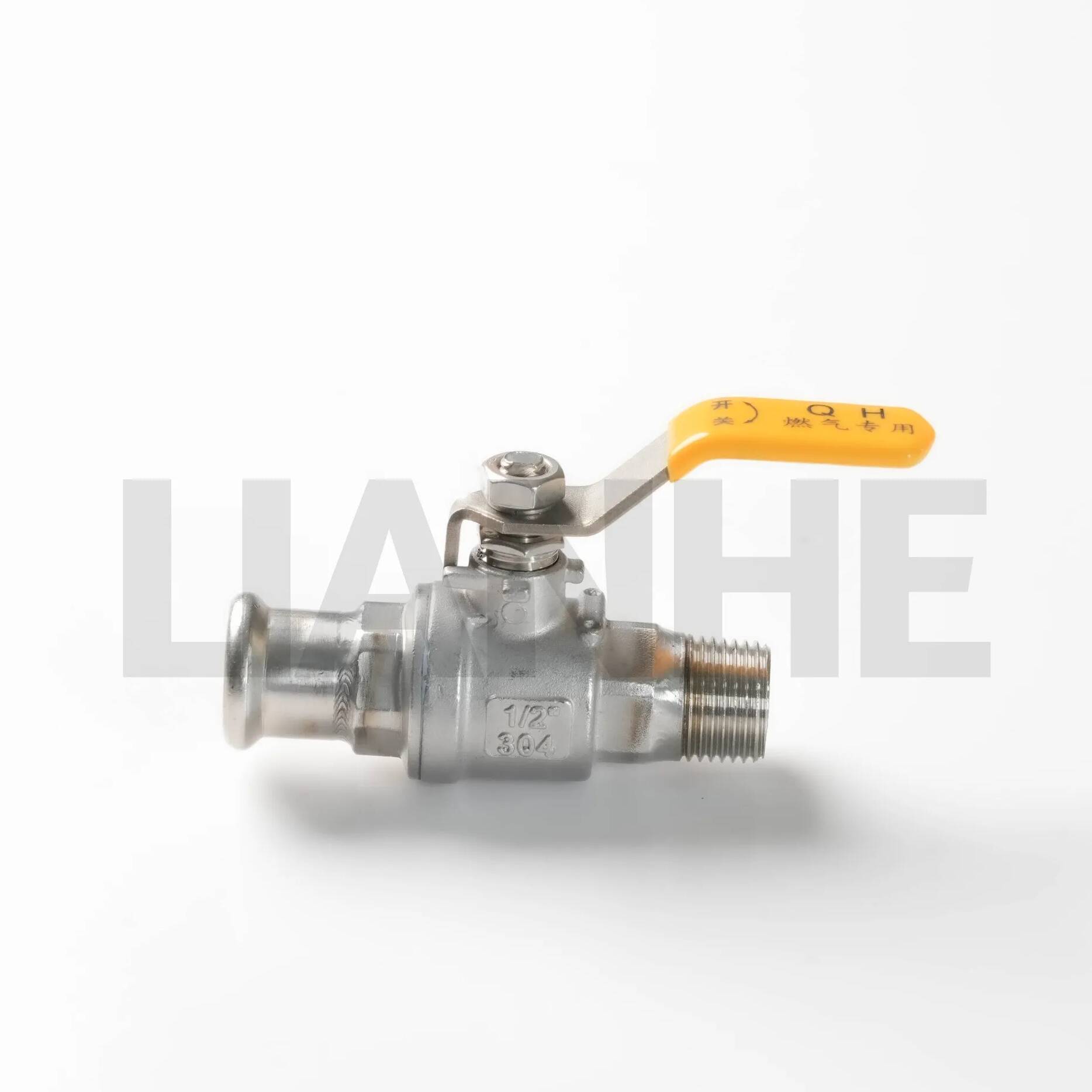

Rustfrit stål D-Type tryk-til-gevind kugleventil

Produktbeskrivelse

LIANHE rustfrit stål D-type tryk-til-gevind kugleventil kombinerer en D-type presseforbindelse med en gevindforbindelse til manuel on/off flowkontrol.

Dens presseende understøtter hurtig, flammefri rørledningsinstallation, mens den gevindskårne ende forbinder kompatible rør, instrumenter, målere eller udstyr. SS304 og SS316 materialer giver god korrosionsbestandighed til egnede vand- og industrielle væskeanvendelser.

Tekniske specifikationer

Forbindelsestype:D-Type Tryk End × Hun NPT-tråd, med forbehold for endelig bekræftelse

Tilgængelige kropsmaterialer:SS304 eller SS316

Sæde materiale:PTFE

Operation:Manuelt håndtag

Tryk-ende arbejdstryk:Op til PN16 ved 20°C, afhængig af størrelse, tætning, rør og installationsforhold

Vejledende temperaturområde:-20°C til +150°C, afhængigt af PTFE-sæde og trykforseglingskompatibilitet

Fremstillingsproces:Investeringsstøbning og præcisions-CNC-bearbejdning

Mærke:LIANHE

Oprindelsessted:Wenzhou, Zhejiang, Kina

Arbejdstrykket for hele ventilenheden er begrænset af dens lavest vurderede komponent. Pressenden, gevindenden, ventilhuset, sædet, tætningsringen og røret skal alle være kompatible med de tilsigtede driftsbetingelser.

Produktegenskaber

1. Kombinerer presse- og gevindforbindelser

2. Manuel kvartsvingsdrift

3. Flammefri presseinstallation

4. SS304 og SS316 karosseri muligheder

5. PTFE ventilsæde

6. Kompakt struktur

7. God korrosionsbestandighed

8. Velegnet til systemopgraderinger og udstyrstilslutninger

Installation kræver et presseværktøj og en kæbe, der er kompatibel med den specificerede D-type profil. Det er ikke en værktøjsfri forbindelse.

Ansøgninger

Velegnet til kompatible applikationer i:

• Vandsystemer til boliger og erhverv

• Industrielle væskekontrolsystemer

• Maskiner og udstyrsrørledninger

• Skid-monterede systemer

• Bygningsrenoveringsprojekter

• Laboratorievæskesystemer, underlagt materialekompatibilitet

For kemikalier, syrer, opløsningsmidler, drikkevand, gas eller andre regulerede medier skal materialet, tætninger, trykklassificering og påkrævet certificering bekræftes før bestilling.

Installationsnoter

1. Bekræft rørmaterialet, udvendig diameter og D-type presseprofil.

2. Skær og afgrat røret uden at beskadige tætningsringen.

3. Marker den nødvendige indføringsdybde.

4. Sæt røret helt ind i pressemuffen.

5. Brug et kompatibelt presseværktøj og kæbe til at fuldføre pressecyklussen.

6. Anvend den korrekte tætningsmetode på gevindforbindelsen.

7. Udfør en tryk- og lækagetest før drift.

Fabrikant:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
