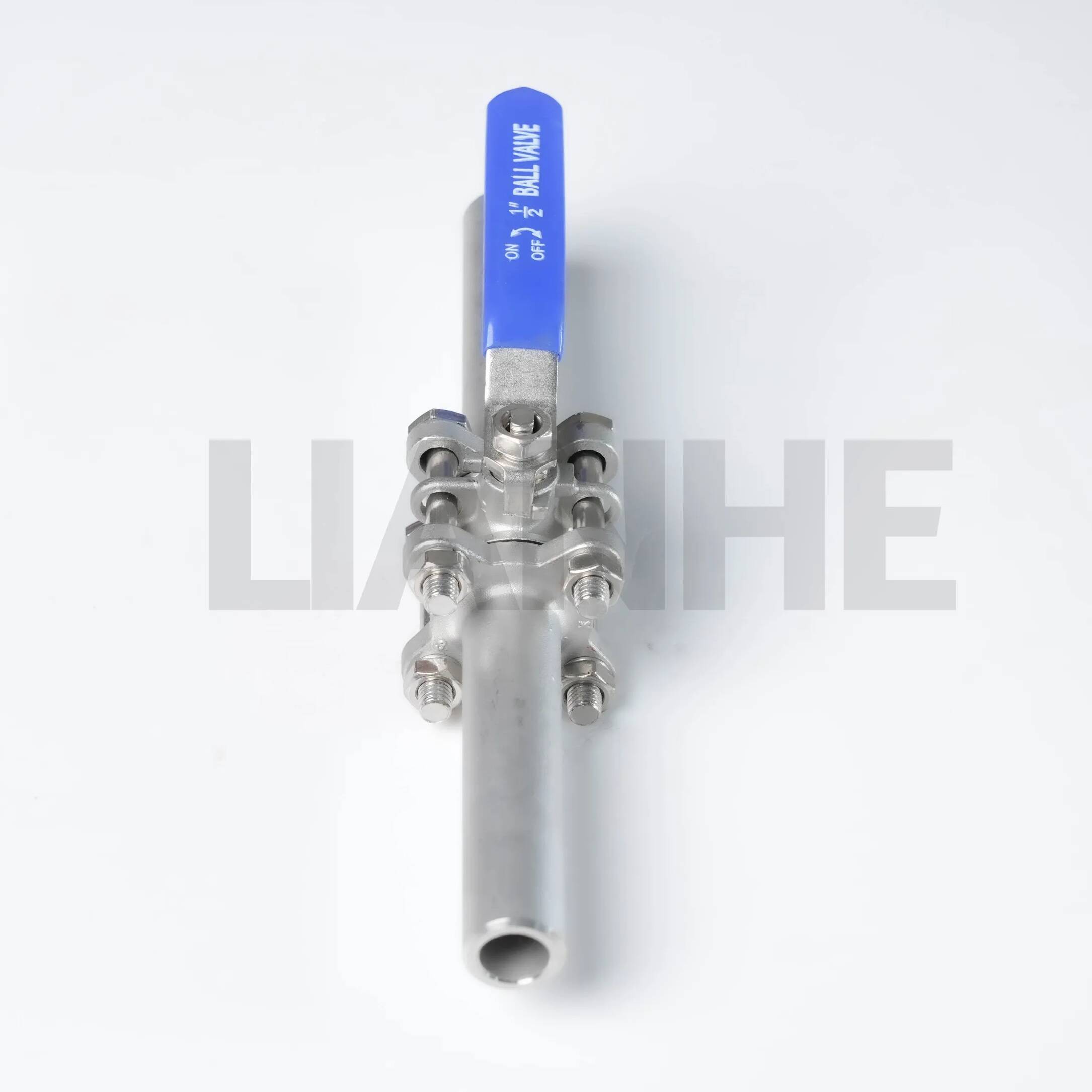

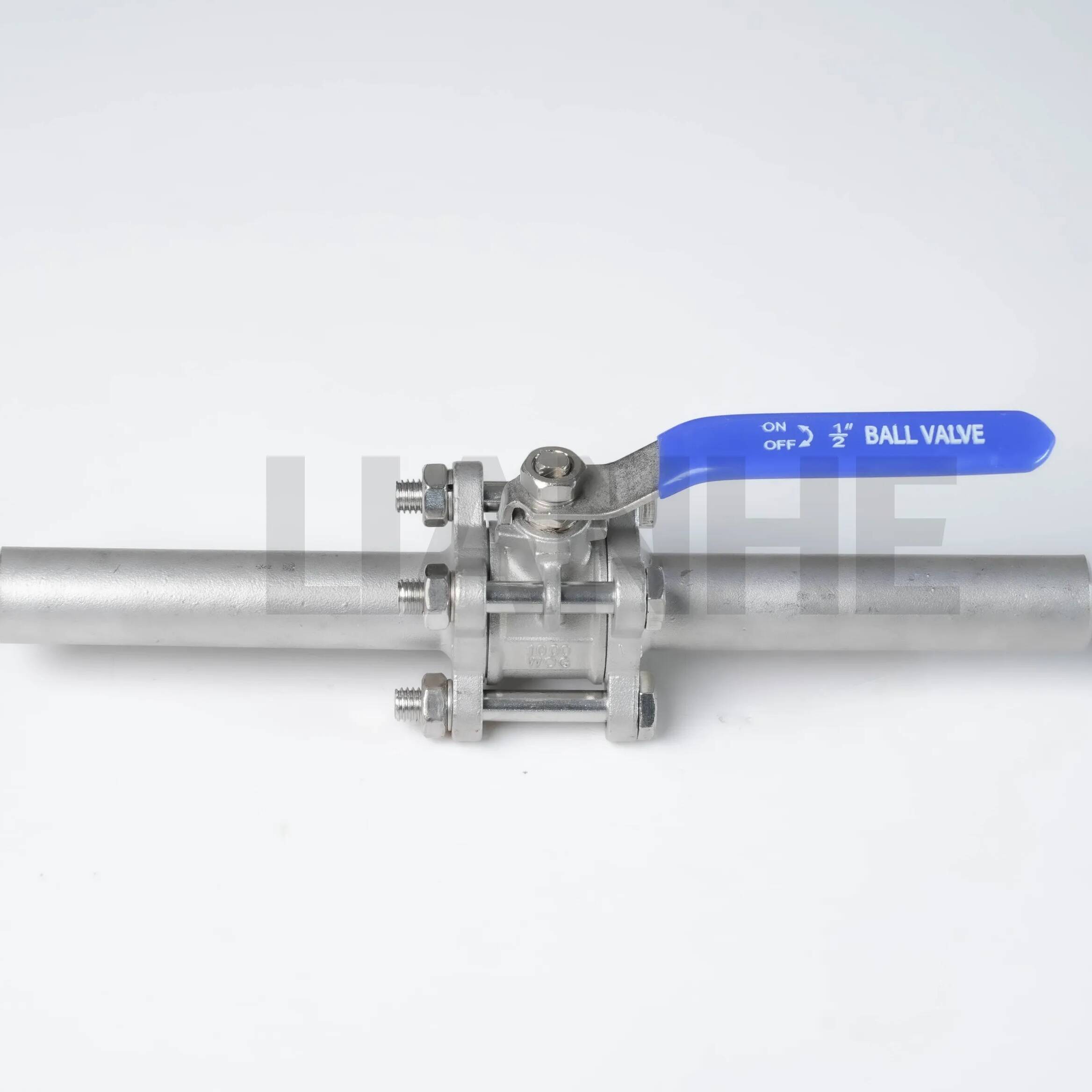

Lang type 3-delt svejsekugleventil til industrirør

Oversigt

Long-Type 3-Piece Weld Kugleventilen er en højtydende industriel ventil designet til pålidelig flowkontrol i højtryks- og højtemperaturrørsystemer. Konstrueret med et tredelt svejset hus (ASTM A105 kulstofstål eller A316 rustfrit stål), har denne ventil et design med fuld boring og præcisionsbearbejdet kugle for at minimere trykfaldet og sikre tæt afspærring. Den lange kropskonfiguration giver forbedret strukturel stabilitet og tilpasning til svejste installationer, hvilket gør den ideel til tunge applikationer, hvor sikkerhed og holdbarhed er kritisk.

Funktioner

Robust tredelt konstruktion:

Split-body design med stødsvejsede ender (ANSI B16.25) for nem vedligeholdelse og udskiftning af interne komponenter uden at afbryde rørledninger.

Svejste samlinger testet til 1,5x MAWP (Maximum Allowable Working Pressure) for at forhindre lækage i miljøer med høj vibration.

Flow-effektivitet med fuld boring:

Ubegrænset strømningsvej (svarende til rørdiameter) reducerer turbulens og tryktab og opnår Cv-værdier 20 % højere end standardventiler med reduceret boring.

Poleret kugle (Ra ≤0,8μm) og PTFE-sæde giver bobletæt afspærring (API 598-standarder) og lavt driftsmoment (≤15 N·m for 2" ventiler).

Højtydende materialer:

Krop: Kulstofstål (op til 425°C) eller rustfrit stål (op til 650°C), kompatibel med ætsende medier som syrer, alkalier og havvand.

Sæde: Forstærket PTFE, RPTFE eller metal-til-metal (stellite overlay) muligheder for temperaturer fra -46°C til 815°C.

Sikkerhedsforbedringer:

Integreret udblæsningssikker spindel og antistatisk enhed (forbinder kugle til spindel for at sprede statisk ladning), opfylder API 6D og ISO 14313 sikkerhedsstandarder.

Låsbart håndtag (90° vandring) forhindrer uautoriseret betjening, med valgfri positionsindikator for visuel flowstatus.

Anvendelse

Ideel til industrielle processer, der kræver præcis flowkontrol:

Olie & Gas: Tænd/sluk kontrol i raffinaderirørledninger, brøndhoveder og petrokemiske anlæg, i overensstemmelse med NACE MR0175 for surgasservice.

Strømproduktion: Damp- og kondensatsystemer i termiske kraftværker, der modstår højtryksdamp (op til 250 bar) og hurtige temperaturændringer.

Kemisk forarbejdning: Håndtering af ætsende væsker i kemiske reaktorer og blandesystemer, med varianter af rustfrit stål, der opfylder FDA 21 CFR Part 177 til fødevaregodkendte applikationer.

Vandbehandling: Kraftige vand- og spildevandsrørledninger, der giver pålidelig afspærring af pumper, filtre og lagertanke.

FAQ

Q: Hvilke svejsestandarder overholder enderne?

A: Stumsvejseender opfylder ANSI B16.25 og ASME B31.3, velegnet til både GTAW (TIG) og GMAW (MIG) svejseprocesser.

Q: Kan ventilen installeres i lodrette rørledninger?

A: Ja, det tredelte design tillader installation i enhver retning, selvom vandret installation anbefales for optimal sædeslidfordeling.

Q: Hvad er det typiske vedligeholdelsesinterval?

A: Rutinemæssig vedligeholdelse (smøring, sædeinspektion) hver 12.-24. måned, afhængigt af mediets korrosivitet og driftsfrekvens.

Spørgsmål: Findes der brandsikre designs?

A: Ja, valgfri brandsikker konstruktion (API 607-kompatibel) med grafitpakning og metalsæder til nødstopsystemer.
