Højtryks kugleventilring i rustfrit stål til hurtig installation

Oversigt

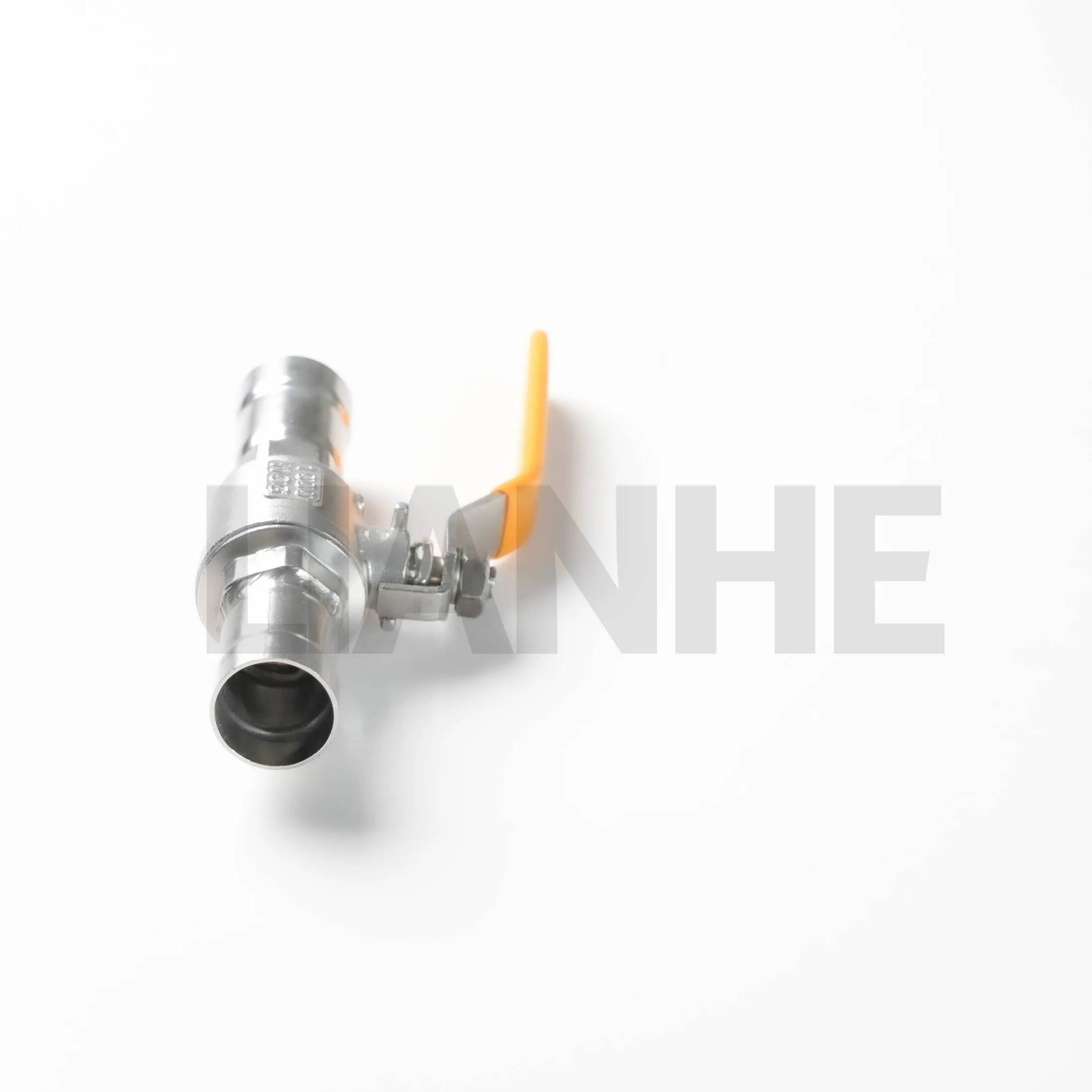

Højtryks-kugleventil-ringpressen i rustfrit stål er en innovativ flowkontrolløsning designet til hurtig, pålidelig installation i pres-fit rørsystemer. Konstrueret af 304 eller 316 rustfrit stål, denne ventil har en ring-press forbindelse (ISO 6122-kompatibel) og et design med fuld boring, der kombinerer hastigheden af ​​press-fit teknologi med holdbarheden af ​​en kugleventil.

Funktioner

Ring-Press teknologi:

Press-fit forbindelser (ISO 6122) skaber permanente, lækagefri samlinger på 3 sekunder ved hjælp af et hydraulisk presseværktøj, hvilket reducerer installationstiden med 50 % sammenlignet med gevind eller svejsede ventiler.

Ringpresringe (rustfrit stål) giver ensartet kompression, hvilket sikrer samlingsintegritet op til 16 bar (232 PSI) til vand- og trykluftsystemer.

Flow-effektivitet med fuld boring:

Ubegrænset strømningsvej (boring = rørdiameter) opnår Cv-værdier 20 % højere end ventiler med reduceret boring, hvilket minimerer tryktab i højstrømsapplikationer.

Poleret kugle (Ra ≤0,8μm) og PTFE-sæde tilbyder bobletæt afspærring (API 598) og lavt driftsmoment (≤10 N·m for 1"-ventiler), ideel til manuelle eller automatiserede systemer.

Holdbar materialekonstruktion:

304 rustfrit stål (almen brug) eller 316 rustfrit stål (ætsende medier), med en flydespænding på 205 MPa og forlængelse ≥40% for slagfasthed.

Temperaturområde: -20°C til 180°C (PTFE-sæde); -40°C til 260°C (RPTFE-sæde), velegnet til varmtvands-, olie- og ikke-ætsende gasledninger.

Installationsfleksibilitet:

Kompatibel med rustfrit stål, kobber og PEX-rør (OD: 15mm-63mm), med visuelle indikatorer (deformeret pressering) for at bekræfte korrekt placering.

Fås i størrelserne 3/8" til 2" (10 mm-50 mm), med valgfrit låsbart håndtag for at forhindre uautoriseret betjening i sikkerhedskritiske systemer.

Anvendelse

Ideel til hurtig installation og høj pålidelighed systemer:

Kommerciel VVS: Pres-tilslutninger i højhuse vandforsyningssystemer og gulvvarme, i overensstemmelse med NSF/ANSI 61 for drikkevand.

Industriel automation: Hurtigkoblingsventiler i robotarms væskeledninger og pneumatiske transportsystemer, hvilket reducerer nedetid under omkonfiguration af udstyr.

Renoveringsprojekter: Eftermontering af gamle rørsystemer med press-fit teknologi, især i trange rum, hvor svejsning eller gevindskæring er upraktisk.

Laboratorieudstyr: Tænd/sluk kontrol for ikke-ætsende reagensledninger og vakuumsystemer, med 316 rustfrit stål, der modstår mild kemisk eksponering.

FAQ

Sp.: Kan ring-press-forbindelsen skilles ad?

EN:Nej, presseforbindelser er permanente; brug en unionsbeslag, hvis demontering er nødvendig for vedligeholdelse.

Q: Hvilke rørmaterialer er kompatible med ringpressedesignet?

EN:Kompatibel med rustfrit stål (EN 10217-7), kobber (EN 1057) og PEX (EN 12201) rør med matchende udvendige diametre.

Q: Er ventilen egnet til nedgravede installationer?

EN:Ja, men brug en beskyttelsesmuffe til underjordiske rør og sørg for, at pressringen er fri for jordaffald under installationen.

Q: Sådan bekræftes en korrekt presseforbindelse?

EN:Tjek for en ensartet fordybning på pressringen ved hjælp af en go/no-go-måler, hvilket sikrer fuld indgreb med rørets profil.
