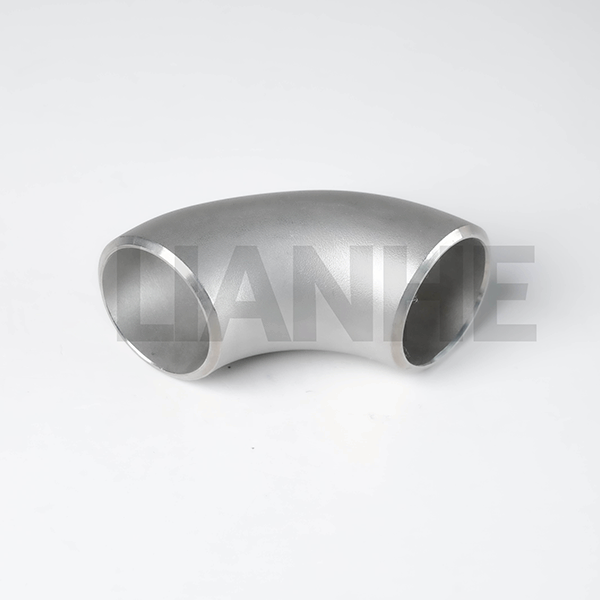

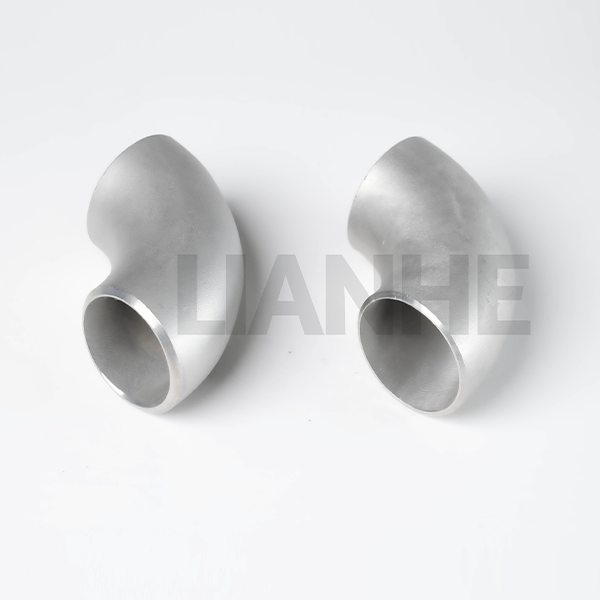

Højtryks-rustfrit stål 90-graders BW (støvsvejsning) LR (lang radius) albue er en præcisionskonstrueret rørfitting designet til højtryks- og højintegritetsrørsystemer, hvor floweffektivitet og strukturel stabilitet er altafgørende. Konstrueret af sømløst 304 eller 316 rustfrit stål, har denne albue en radius på 1,5D og stødsvejsede ender (ANSI B16.25-kompatibel), hvilket sikrer minimalt tryktab og maksimal modstand mod træthed i kritiske applikationer.
Premium sømløst design:
Ekstruderet af et enkelt emne af rustfrit stål (304/316), hvilket eliminerer svejsesømme og svage punkter med en minimumstrækstyrke på 515 MPa og forlængelse ≥30%.
Stumsvejseender med præcisionsfasning (37,5° ±1,5°) til fuldgennemtrængningssvejsninger, i overensstemmelse med ASME B31.1 (kraftrør) og B31.3 (procesrør) koder.
Flow & Stress Engineering:
1,5D centerlinjeradius (ANSI B16.9-kompatibel) reducerer strømningsmodstanden med 20 % sammenlignet med standardknæ, med en hydroformet indre overflade (Ra ≤1,6μm) til laminær strømning.
Forstærkede hæl- og tåsektioner (1,2x vægtykkelse) modstår termiske ekspansionskræfter og vibrationer, afgørende for pumpe- og kompressorforbindelser i raffinaderier.
Ekstrem miljøpræstation:
316 rustfri stålvariant med 2 % molybdæn modstår grubetæring i kloridrige miljøer (f.eks. havvand, saltlage), med en passiveret overflade, der reducerer korrosionshastigheden med 40 %.
Nomineret til tryk op til 2.500 PSI (skema 80, 316 rustfrit stål) og temperaturer fra -196°C (LNG) til 650°C (damp), med valgfri varmebehandling for krybemodstand ved høje temperaturer.
Kvalitetssikring:
100 % radiografisk test (RT) for svejsninger (hvor relevant) og dimensionskontrol via 3D laserscanning, hvilket sikrer overholdelse af ISO 9001:2015 og kundespecifikke specifikationer.
Ideel til missionskritiske industri- og infrastrukturprojekter:
Olie og gas transmission: Højtryksgasrørledninger og raffinaderiproceslinjer, med 316 rustfrit stål, der opfylder NACE MR0175 for surgasservice.
Atomkraft: Sekundære kølevæskeledninger i atomreaktorer, i overensstemmelse med ASME BPVC Sektion III (Klasse 2/3) for sikkerhedsrelaterede komponenter.
Luftfartsbrændstofsystemer: Brændstofledninger med høj renhed i flyudstyr til jordstøtte, med 304 rustfrit stål, der opfylder SAE AS4059 til rumfartsarmaturer.
Marine fremdrift: Motorkøleledninger i store fartøjer med 316 rustfrit stål, der holder kavitationserosion og saltvandskorrosion i 20+ år.
Q: Hvad er den mindste bøjningsradius for denne albue?
EN:Designet med lang radius (LR) har en bøjningsradius på 1,5x rørdiameter (f.eks. 152 mm for 4" NPS), hvilket sikrer overensstemmelse med ANSI B16.9 for standard LR albuer.
Q: Kan disse albuer koldformes til tilpassede vinkler?
EN:Nej, koldformning kan kompromittere materialets integritet. Brugerdefinerede vinkler (f.eks. 60°, 30°) er tilgængelige via varmformningsprocesser til specifikke projekter.
Q: Sådan inspiceres for intern korrosion ved langvarig brug?
EN:Brug ultralydstykkelsestest (UT) årligt til at overvåge vægudtynding, især i områder, der er udsat for slibende medier eller ætsende væsker.
Q: Er der ikke-magnetiske muligheder for følsomme applikationer?
EN:Ja, 316L rustfrit stål tilbyder lav magnetisk permeabilitet (≤2,0 μH/m), velegnet til MRI-faciliteter og kryogene magnetsystemer.
