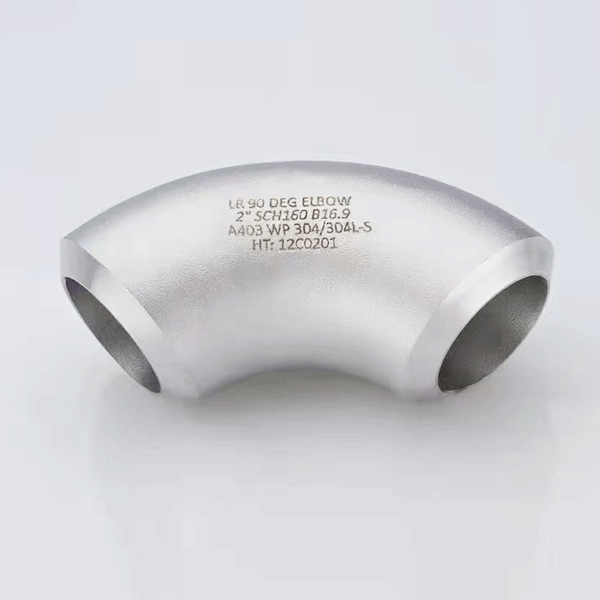

Højstyrke rustfrit stål BW (butt-Weld) 90-graders SR (kort radius) albue er en pladsbesparende rørfitting designet til kompakte industrielle rørsystemer, hvor minimal installationsplads er kritisk. Konstrueret af 304 eller 316 rustfrit stål, denne albue har en radius på 1,0D og stødsvejsede ender (ANSI B16.25-kompatibel), hvilket balancerer strukturel integritet med dimensionel effektivitet i stramme layouts.
Pladseffektivt design:
Bøjningsradius med kort radius (1.0D) (f.eks. 102 mm for 4" NPS) reducerer installationslængden med 30 % sammenlignet med LR-albuer, ideel til overbelastede maskinrum og offshore-platforme.
Stumsvejseender med præcisionsfasning (37,5°) til fuldpenetrationssvejsninger, i overensstemmelse med ASME B16.9 og velegnet til både manuelle og automatiserede svejseprocesser.
Højtydende materialer:
304 rustfrit stål (ASTM A312) til generel industriel brug; 316 rustfrit stål (ASTM A316) til korrosive miljøer, med en minimum flydespænding på 205 MPa.
Varmebehandlet (opløsningsglødet) for ensartet mikrostruktur, der forbedrer modstanden mod spændingskorrosionsrevner i høj-pH-applikationer.
Tryk- og temperaturvurderinger:
Nomineret til arbejdstryk op til 2.000 PSI (skema 80, 316 rustfrit stål) og temperaturer fra -46°C til 650°C, velegnet til damp-, olie- og gassystemer.
Forstærket vægtykkelse ved bøjningen (1,1x standard) kompenserer for øget belastning i design med kort radius, hvilket sikrer langsigtet pålidelighed.
Kvalitet & Overholdelse:
100 % visuel og dimensionel inspektion, med valgfri hydrostatisk test (1,5x MAWP) og magnetisk partikelinspektion (MPI) til kritiske applikationer.
Fås i størrelserne 1" til 12" NPS, med tilpassede belægninger (f.eks. epoxy, PTFE) for forbedret korrosionsbeskyttelse i marine miljøer.
Ideel til industrielle og kommercielle systemer med begrænset plads:
Olie og gas offshore: Kompakt rørføring i platformsmoduler og undersøiske manifolder, med 316 rustfrit stål, der modstår H2S og havvandskorrosion.
Kraftværks turbiner: Dampledninger i gasturbineindkapslinger, hvor begrænset plads kræver snævre bøjninger uden at gå på kompromis med trykværdierne.
Industrielle maskiner: Hydraulik- og smøreledninger i presser og sprøjtestøbemaskiner, med design med kort radius, der letter nærhed til bevægelige dele.
Kommercielle bygninger: HVAC-kondensatledninger i loftshulrum og stigrør, hvilket reducerer pladsbehovet i konstruktioner med flere etager.
Spørgsmål: Er SR-albuen velegnet til applikationer med høj flow?
EN:Mens SR-albuer øger turbulensen sammenlignet med LR-albuer, er de velegnede til moderate strømningshastigheder; brug LR albuer til højhastighedssystemer (Reynolds nummer >40.000).
Q: Kan disse albuer bruges i seismiske zoner?
EN:Ja, men kontakt en bygningsingeniør for yderligere afstivningskrav, da albuer med kort radius kan opleve højere stress under seismiske hændelser.
Q: Hvad er den mindste anbefalede rørstøtteafstand for SR-albuer?
EN:Afstanden skal være 50 % af den anbefalede LR-albueafstand for at minimere nedbøjning og belastning af bøjningen, især i vandrette løb.
Q: Findes der brandsikre belægninger?
EN:Ja, brandhæmmende belægninger (ASTM E119-kompatibel) kan påføres, hvilket giver 2-timers brandklassificering for kritiske rørledningsforbindelser.
