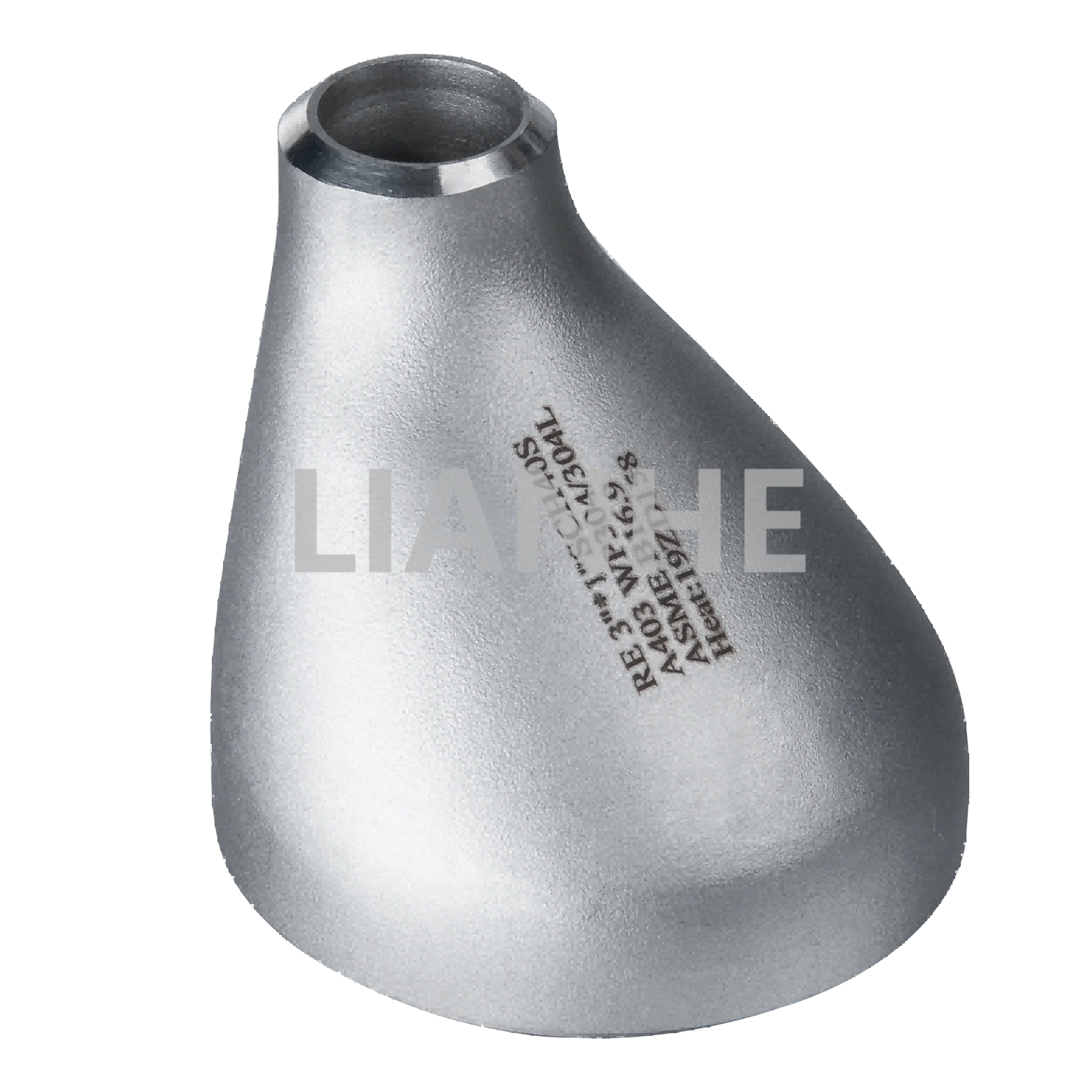

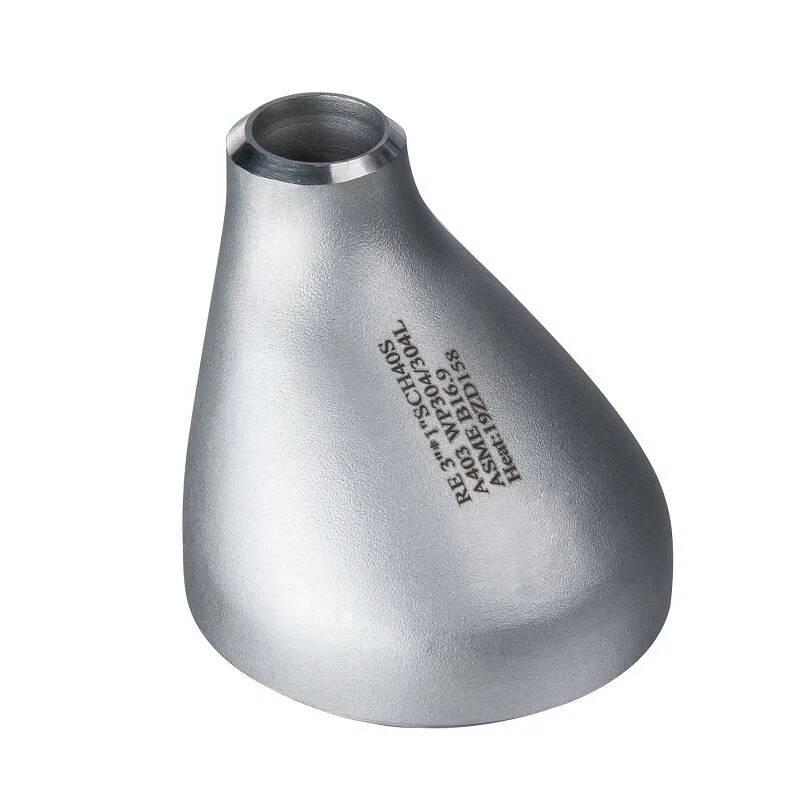

Den højtydende rustfri stål BW (butt-Weld) excentrisk reduktion er en specialiseret rørfitting designet til at forbinde rør med forskellige diametre i systemer, der transporterer gas-væskeblandinger, hvilket minimerer luftakkumulering og tryktab. Konstrueret af sømløst 304 eller 316 rustfrit stål, har denne reduktionsanordning et excentrisk design (offset centerline) og stødsvejsede ender, hvilket gør den ideel til vandrette rørledninger, hvor væskeretention er kritisk.
Excentriske designfordele:
Asymmetrisk form (flad top, buet bund) forhindrer gasophobning i vandrette linjer, hvilket reducerer slug flow og forbedrer flowstabiliteten i tofasede systemer.
Glat overgangsradius (1,5x rørdiameter) sikrer laminært flow, med tryktab 15 % lavere end standard koncentriske reduktionsgearer i gasdominerede flows.
Robust materialekonstruktion:
ASTM A312 rustfrit stål (304/316) med opløsningsudglødning for ensartet mikrostruktur, der modstår spændingskorrosionsrevner i miljøer med høj pH og klorid.
Nomineret til arbejdstryk op til 2.000 PSI (316 rustfrit stål, skema 80) og temperaturer fra -196°C (LNG) til 650°C (damp).
Præcisionssvejseender:
Stumsvejseender er i overensstemmelse med ANSI B16.25, hvilket muliggør fuld penetration svejsninger til skema 40/80 rør, med valgfri radiografisk test (RT) til kritiske applikationer.
Fås i størrelserne 2" til 36" NPS, med almindelige reducerende forhold (f.eks. 10" til 8", 6" til 4") og brugerdefinerede størrelser efter anmodning.
Korrosions- og slidbestandighed:
316 rustfri stålvariant med molybdænlegering modstår pitting i havvand og sure medier, mens 304 er ideel til generel industriel brug.
Perfekt til tofaset flow og horisontale rørledningssystemer:
Olie og gas opstrøms: Reduktion af diametre i brøndhovedstrømningsledninger og separatorer, forhindrer gasindfangning i vandrette løb for at opretholde effektiv produktion.
VVS-systemer: Tilslutning af kølevandsledninger med stor diameter til mindre spoleledninger i kommercielle bygninger med excentrisk design, der minimerer dannelse af luftbobler.
Kemisk forarbejdning: Overgang mellem destillationskolonneudløb og overføringsrør i raffinaderier, hvilket sikrer jævn strøm af damp-væske-blandinger.
Marineteknik: Reducerende størrelser i lænse- og ballastvandsledninger på skibe med 316 rustfrit stål, der tåler saltvandskorrosion og dynamisk belastning.
Q: Hvordan forhindrer det excentriske design gasophobning?
EN:Den flade topflade tillader gas at strømme langs den øverste del af røret, mens væske forbliver i bunden, hvilket reducerer slug flow i vandrette installationer.
Q: Kan denne reduktionsanordning bruges i lodrette rørledninger?
EN:Selvom det primært er til vandret brug, kan det installeres lodret, selvom koncentriske reduktionsanordninger er mere velegnede til vertikale applikationer.
Q: Hvad er den anbefalede svejseforberedelse til tykvæggede reduktionsstykker?
EN:Brug en J-rille eller U-rille til vægge >12 mm for at sikre fuld gennemtrængning i overensstemmelse med ASME BPVC Sektion IX svejseretningslinjer.
Q: Er der ikke-magnetiske muligheder for følsomme applikationer?
EN:Ja, 316L rustfrit stål tilbyder lav magnetisk permeabilitet, velegnet til brug i nærheden af magnetiske separatorer og MRI-udstyr.
