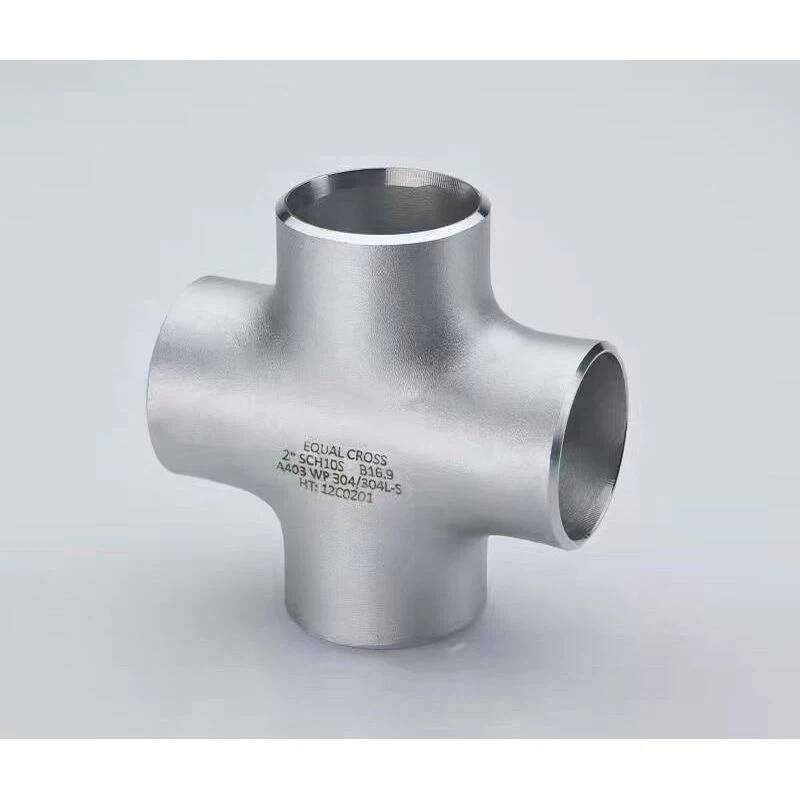

High-Pressure Stainless Steel BW (But-Weld) Cross er en robust rørfitting designet til at skabe fire-vejs forbindelser i højtryks- og højtemperatur industrielle rørledninger. Dette kryds er konstrueret af sømløst 304 eller 316 rustfrit stål og har stødsvejsede ender (ANSI B16.25-kompatibel) og et forstærket design, der sikrer strukturel integritet og lækagefri ydeevne i kritiske applikationer.
Kraftig konstruktion:
Sømløs krop i rustfrit stål (304/316) med lige store eller reducerende grenstørrelser, normeret til arbejdstryk op til 2.500 PSI (skema 80, 316 rustfrit stål) og temperaturer fra -46°C til 815°C.
Forstærket midtersektion (1,5x vægtykkelse) modstår multidirektionelle trykbelastninger, hvilket reducerer spændingskoncentrationen ved grenforbindelserne.
Præcisionssvejseender:
Stumsvejseender med affasede kanter (37,5° ±1°) til fuld penetration svejsninger, i overensstemmelse med ASME B16.9 og velegnet til både automatiske og manuelle svejseprocesser.
Tilgængelig i lige kryds (alle grene samme størrelse) og reducerende kryds (grenstørrelser afviger med én nominel størrelse), hvilket tilbyder alsidighed i rørledningsdesign.
Flow & Stress Optimering:
Glatte indvendige overgange (radius ≥1,0x rørvægstykkelse) minimerer turbulens og tryktab med en hydroformet indre overflade (Ra ≤1,6μm) til laminær strømning i flergrenede systemer.
316 rustfrit stål variant med molybdæn indhold modstår gruber i klorid-rige medier, ideel til havvand og saltlage distributionssystemer.
Kvalitetssikring:
100 % radiografisk testning (RT) til svejsninger i kritiske applikationer, med dimensionskontrol via 3D-scanning for at sikre justeringsnøjagtighed (±0,5 mm for 12" NPS).
I overensstemmelse med ISO 9001:2015 og kundespecifikke specifikationer (f.eks. Shell MESC SPE 77/300 til olie- og gasprojekter).
Ideel til komplekse industrielle rørledningsnetværk:
Olie- og gasraffinaderier: Flergrenede forbindelser i procesenheder, flare-systemer og varmevekslernetværk, med 316 rustfrit stål, der opfylder NACE MR0175 for sur service.
Strømproduktion: Firevejsforbindelser i dampsamlersystemer og kondensatreturledninger, der modstår cykliske termiske belastninger i kombinerede cyklusanlæg.
Kemisk forarbejdning: Fordeling af råmaterialer i batch-reaktorer og destillationskolonner, med ensartet krydsdesign, der muliggør balanceret flowfordeling.
Vandbehandling: Multi-udgangsforbindelser i filtreringsskinner og omvendt osmoseanlæg, med reducerende krydsmuligheder for størrelsesovergange i kompakte layouts.
Q: Hvad er det maksimalt tilladte tryk for et reducerende kryds?
EN:Trykværdien bestemmes af den mindste grenstørrelse; se databladet for specifikke størrelse-trykkombinationer.
Q: Kan krydset bruges i seismiske zoner?
EN:Ja, men medtag yderligere afstivning ved krydsforbindelserne for at absorbere sidekræfter, da multi-grenbeslag er mere modtagelige for vibrationstræthed.
Q: Sådan inspiceres for svejsefejl i krydset?
EN:Brug ultralydstest (UT) eller magnetisk partikelinspektion (MPI) til at detektere overflade-/undergrundsfejl, især ved gren-til-netforbindelser.
Sp: Findes der ikke-magnetiske versioner til følsomme applikationer?
EN:Ja, 316L rustfrit stål tilbyder lav magnetisk permeabilitet, velegnet til brug i nærheden af magnetiske separatorer og MRI-udstyr.
