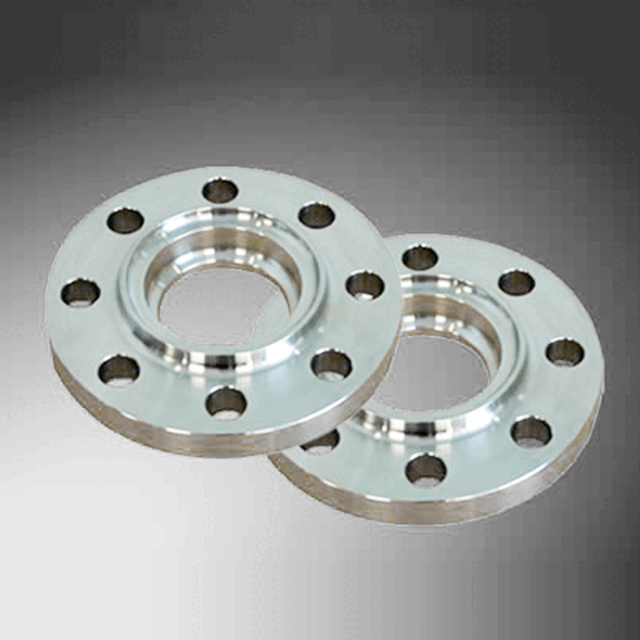

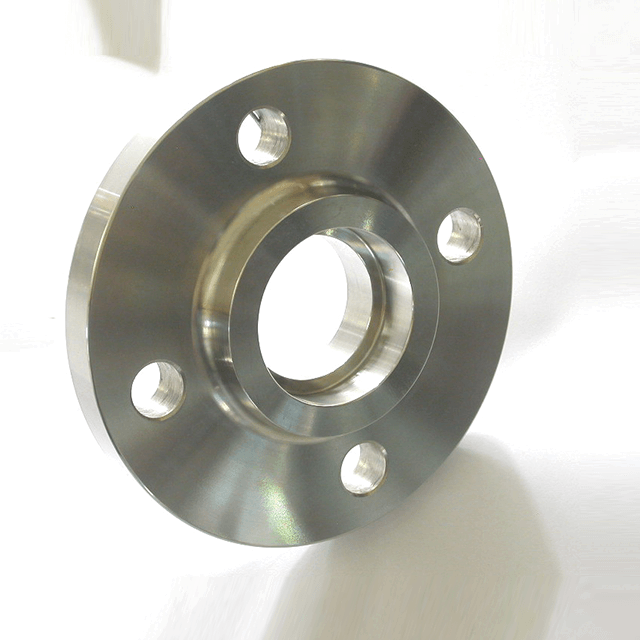

Svejseflange i rustfrit stål

Tekniske specifikationer

Størrelsesområde:1/2"–3" (DN15–DN80)

ASME trykklasse:Klasse 150 til Klasse 1500

JIS trykvurderinger:5K, 10K og 20K

Tilgængelige beklædningstyper:

• Hævet ansigt (RF)

• Fladt ansigt (FF)

• Ring-type led (RTJ)

• Mandligt Ansigt

• kvindeligt ansigt

• Tungeansigt (T)

• Rilleflade (G)

Gældende fremstillingsstandarder:ASME/ANSI B16.5 og JIS B 2220

Tilgængelige materialer:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Duplex rustfrit stål

• S32205 Duplex rustfrit stål

• S32750 Super Duplex rustfrit stål

• S32760 Super Duplex rustfrit stål

• 904L rustfrit stål

Fremstillingsproces:Smedning og præcisions CNC-bearbejdning

Produktmærkning:LOGO–Størrelse–Trykklassificering–Standard–Materiale–Varmenummer. Yderligere oplysninger kan markeres i henhold til kundens krav.

Overfladebehandlingsmuligheder:Affedtning og rengøring eller bejdsning

Standard emballage:Bobleplast eller plastbeskyttelse, trækasser eller paller

Certifikater:GB/T 19001-2016, ISO 9001:2015 og CE-dokumentation for relevante produkter

Mærke:LIANHE

HS kode: 7307210000

Oprindelsessted:Wenzhou, Zhejiang, Kina

De endelige dimensioner, trykklasse, beklædningstype, materialekvalitet, fremstillingsstandard, testkrav og overfladebehandling skal bekræftes i henhold til det påtænkte rørsystem og sammenkoblingskomponenter.

Trykklassificeringer og standarder

Produkter er tilgængelige i henhold til ASME/ANSI B16.5 trykklasser fra klasse 150 til klasse 1500. JIS-konfigurationer er tilgængelige i 5K, 10K og 20K trykklassificeringer.

ASME Klasse og JIS K klassificeringer bruger forskellige dimensionssystemer og tryk-temperaturforhold. De bør ikke behandles som direkte ækvivalente.

Det faktiske tilladte arbejdstryk afhænger af:

• Materialekvalitet

• Driftstemperatur

• Nominel størrelse

• Gældende standard

• Trykklasse

• Modstående type

• Pakningsvalg

• Boltematerialer

• Transporteret medium

Kunder bør angive den komplette standard- og trykbetegnelse, når de anmoder om et tilbud, såsom ASME B16.5 Class 150 eller JIS B 2220 10K.

Modstående muligheder

Hævet ansigt

Den hævede flade-konfiguration giver et defineret pakningskontaktområde og er meget udbredt i industrielle rørsystemer. Den krævede overfladefinish skal vælges i henhold til pakningstypen og gældende standard.

Fladt ansigt

Fladt ansigt-konfigurationen giver en tætningsflade på tværs af hele ansigtet. Korrekte pakningsdimensioner og kompatibilitet med parringskomponenter bør bekræftes før installation.

Ring-type samling

RTJ-konfigurationen bruger en præcisionsbearbejdet ringrille og kompatibel metalringpakning. Rilledimensioner, ringnummer, pakningsmateriale, hårdhed og overfladetilstand skal specificeres i henhold til den gældende standard.

Mandlige og kvindelige ansigter

Han- og hunbeklædninger bruger komplementære hævede og forsænkede overflader til at justere og fastholde pakningen. Begge sammenkoblingskomponenter skal fremstilles i henhold til kompatible dimensioner.

Tongue and Groove Face

Fjeder- og notbelægninger bruger matchende fremspring og fordybninger til at placere og beskytte pakningen. Fjederkomponenten skal parres med en kompatibel notkomponent fremstillet i henhold til samme standard.

Materiale muligheder

En bred vifte af austenitiske, duplex, super duplex og højlegerede rustfrit stålmaterialer er tilgængelig.

Austenitisk rustfrit stål

ASTM A182 F304, F304L, F316, F316L, F310S, F321 og F347 giver forskellige niveauer af korrosionsbestandighed, temperaturbestandighed, svejsbarhed og mekanisk ydeevne.

Duplex rustfrit stål

S31803 og S32205 duplex rustfrit stål kombinerer god mekanisk styrke med forbedret modstand mod chloridspændingskorrosionsrevner.

Super Duplex rustfrit stål

S32750 og S32760 giver højere styrke og forbedret korrosionsbestandighed til krævende kloridholdige og marine miljøer.

904L rustfrit stål

904L er et højlegeret austenitisk rustfrit stål designet til applikationer, der kræver forbedret modstand mod visse aggressive kemiske miljøer.

Materialevalg bør baseres på det transporterede medium, kemisk koncentration, temperatur, tryk, korrosionsforhold, svejsekrav og gældende projektspecifikationer.

Fremstillingsproces

Produkterne er fremstillet af rustfrit stålsmedning og færdigbehandlet gennem præcisions-CNC-bearbejdning.

De vigtigste produktionsstadier kan omfatte:

1. Råvareverifikation

2. Billet skæring

3. Opvarmning og smedning

4. Varmebehandling

5. Groft bearbejdning

6. Præcisions CNC-bearbejdning

7. Bearbejdning af beklædning og tætningsflade

8. Boring og dimensionsbehandling

9. Overfladebehandling

10. Test og inspektion

11. Produktmærkning

12. Emballage

Den nøjagtige fremstillingsrute afhænger af materialekvalitet, trykklasse, beklædningstype, størrelse, testkrav og gældende standard.

Smedning hjælper med at forfine materialestrukturen og understøtter ensartede mekaniske egenskaber. Præcisions-CNC-bearbejdning hjælper med at opretholde dimensionsnøjagtighed, bolt-hul-justering, tætningsfladegeometri og kompatibilitet med parringskomponenter.

Produktmærkning og sporbarhed

Standardmærker kan omfatte:

• LIANHE logo

• Nominel størrelse

• Trykklasse eller JIS-klassificering

• Gældende standard

• Materialekvalitet i rustfrit stål

• Varmenummer

• Batch- eller sporbarhedsoplysninger

Kundelogoer, private mærker, projektnumre, indkøbsordrereferencer og andre tilpassede markeringer kan anvendes i henhold til bekræftede krav.

Varmenummermærkning understøtter sporbarhed mellem det færdige produkt, råvarecertifikat, produktionsregistreringer og inspektionsdokumentation.

Overfladebehandling

Tilgængelige overfladebehandlingsmuligheder omfatter affedtning og rengøring eller bejdsning.

Affedtning og rengøring hjælper med at fjerne bearbejdningsolie, snavs og procesrester fra den færdige overflade.

Bejdsning kan hjælpe med at fjerne oxidbelægninger, varmefarve, overfladeforurening og frit jern, der indføres under smedning, varmebehandling eller bearbejdning.

Yderligere passivering, polering, beskyttende belægning eller specialiseret rengøring kan være tilgængelig i henhold til kundens og projektets krav.

Forseglingsfladen skal beskyttes under overfladebehandling, emballering, opbevaring og transport for at forhindre ridser, buler, korrosion eller anden skade, der kan påvirke tætningsydelsen.

Produkttestartikler

Tilgængelige test- og inspektionsprocedurer omfatter:

• Ultralydstest (UT)

• Radiografisk testning (RT), når det er teknisk relevant

• Positiv Material Identification (PMI)

• Test af væskegennemtrængning (PT)

• Dimensionel inspektion

• Overflade og visuel inspektion

• Hårdhedstestning

• Verifikation af materialecertifikat

• Mærkning og sporbarhedsinspektion

De påkrævede testmetoder, acceptkriterier, prøveudtagningsforhold og inspektionsstandarder bør bekræftes før produktion.

Testkravene kan variere i henhold til materialekvalitet, smedningsstørrelse, trykklasse, kundespecifikation og gældende projektstandard.

Fabriksinspektionsrapporter og certifikater

Inspektionsrapporter og understøttende kvalitetsdokumenter kan leveres i henhold til bekræftede ordrekrav, herunder:

• Råstofinspektionscertifikat

• EN 10204 3.1 Materialetestcertifikat

• Ikke-destruktiv testrapport

• Ultralydstestrapport

• PMI testrapport

• Testrapport for væskegennemtrængning

• Dimensionel inspektionsrapport

• Hårdhedstestrapport

• Tredjepartsinspektionsrapport

• Andre projektspecifikke kvalitetsdokumenter

Tredjepartsinspektion, bevidnet testning eller yderligere dokumentation kan arrangeres, når det bekræftes før produktion.

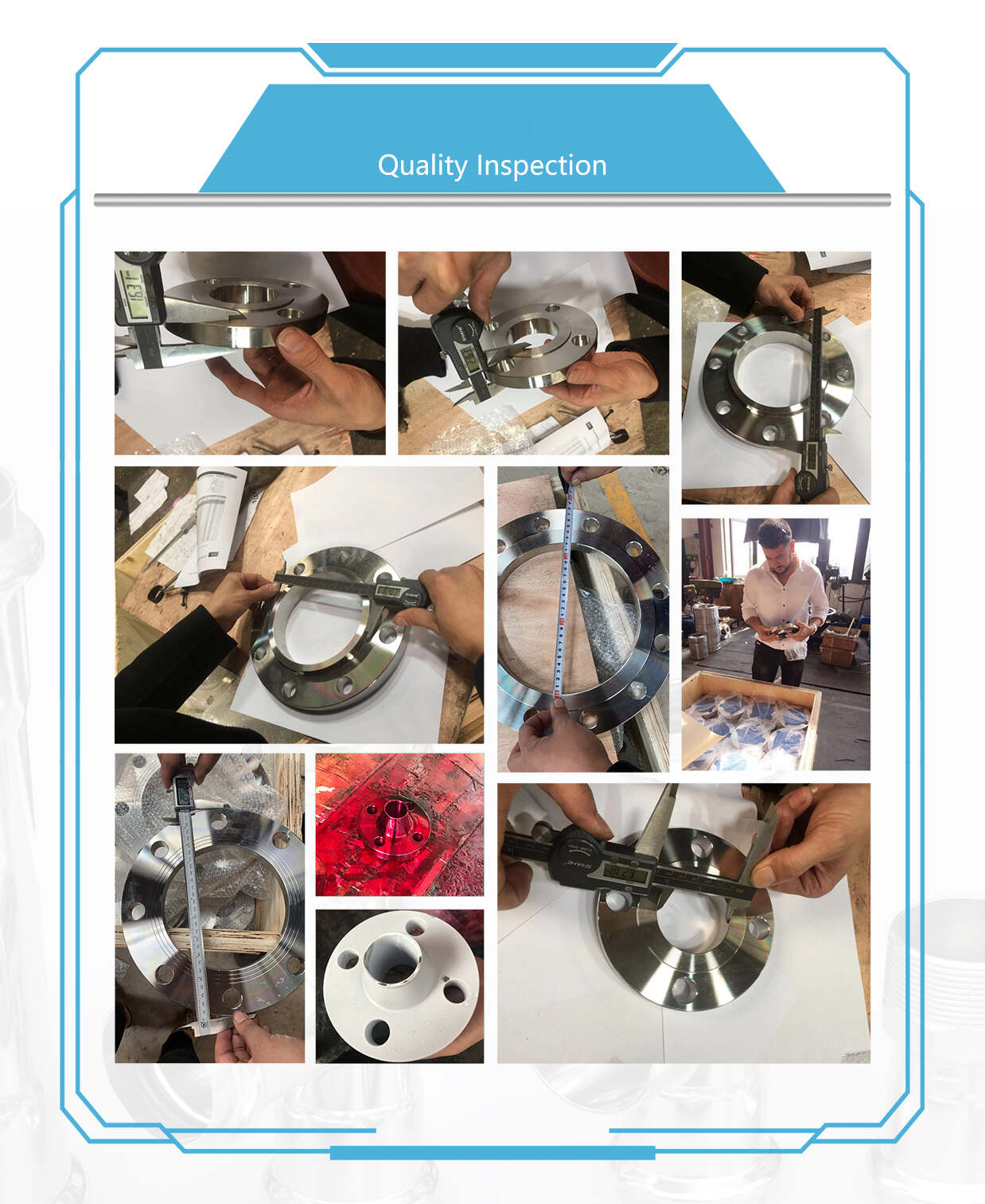

Produktkvalitetskontrol

LIANHE driver et kvalitetsstyringssystem baseret på ISO 9001:2015. Produktionsprocesser kontrolleres for at understøtte materialesporbarhed, dimensionsnøjagtighed, ensartet fremstilling og dokumenteret inspektion.

De vigtigste kvalitetskontrolprocedurer omfatter:

1. Verifikation af råvarekvaliteter, varmetal, dimensioner og materialecertifikater.

2. Udførelse af PMI-test efter behov for at bekræfte legeringskvaliteten.

3. Overvågning af smedetemperatur, formgivning og varmebehandlingsprocesser.

4. Inspicering af dimensioner under grov- og præcisionsbearbejdning.

5. Kontrol af tætningsfladegeometri, overfladetilstand og finish.

6. Verifikation af bolthulsmængde, diameter, position og justering.

7. Udførelse af gældende ikke-destruktiv og hårdhedstestning.

8. Kontrol af produktmærkning i forhold til ordre- og materialecertifikater.

9. Udførelse af endelig visuel og dimensionel inspektion før emballering.

10. Bekræftelse af mængder, etiketter, forsendelsesmærker og emballage før afsendelse.

Produkter er godkendt til levering efter at have gennemført de gældende inspektionsprocedurer.

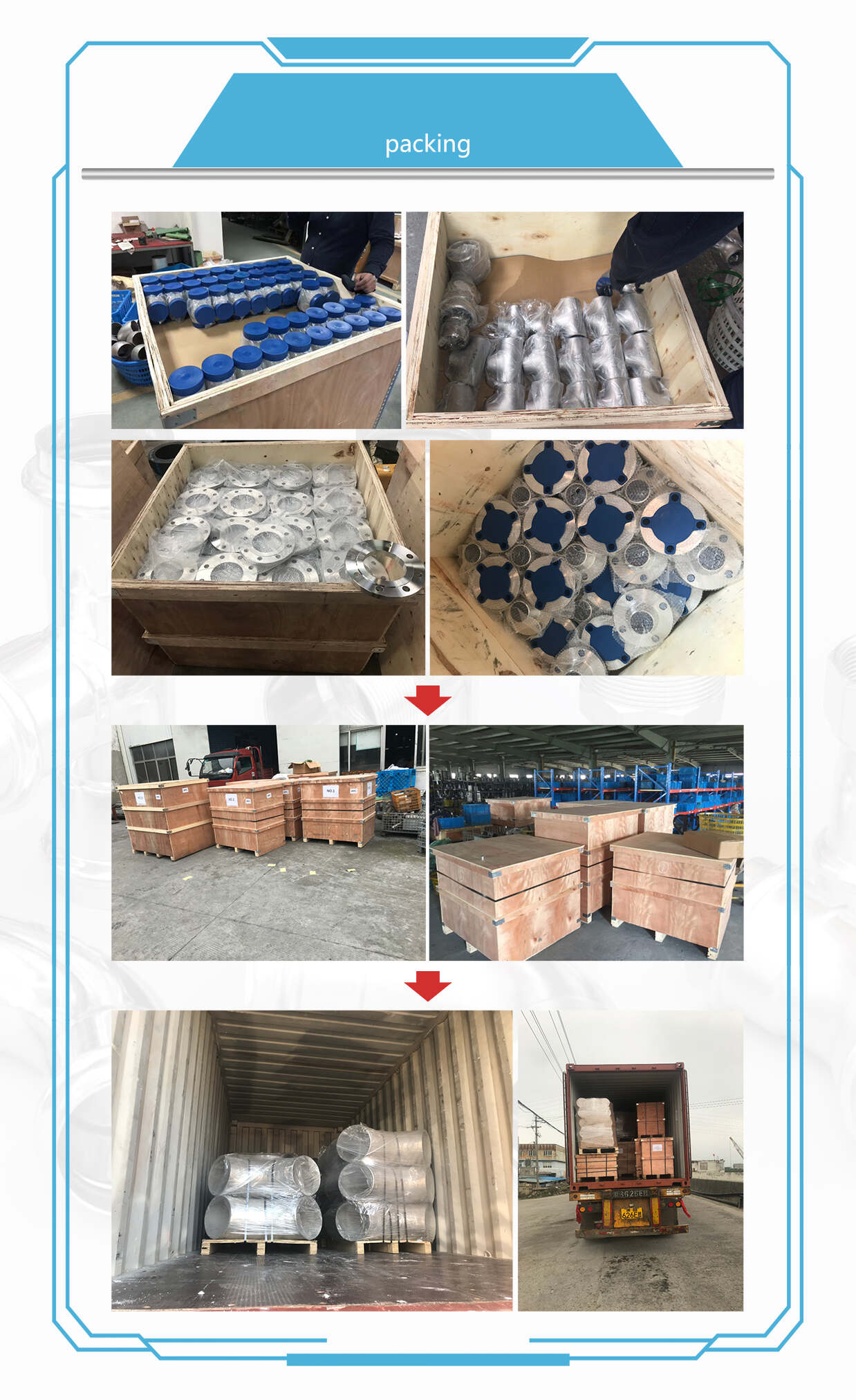

Emballage

Hvert produkt er beskyttet med bobleplast eller et plastikdæksel for at reducere eksponering for støv, fugt, stød og overfladeskader.

Produkterne pakkes derefter i trækasser eller fastgøres på paller i henhold til deres størrelse, vægt, mængde og valgte transportmetode.

Beskyttelsesdæksler eller separatorer kan bruges til at beskytte bearbejdede tætningsflader under opbevaring og international transport.

Tilpassede trækasser, paller, etiketter, stregkoder, kundelogoer og andre emballagearrangementer kan leveres i henhold til bekræftede ordrekrav.

Betalingsbetingelser

Vores standard betalingsperiode er et 30% T/T depositum betalt på forhånd, med de resterende 70% T/T saldo betalt før levering.

Specifikke betalingsordninger kan diskuteres i henhold til ordreværdi, materialekvalitet, produktionskrav og samarbejdsbetingelser.

Tilgængelige betalingsmetoder omfatter:

• T/T bankoverførsel

• Western Union

• PayPal

• Andre gensidigt aftalte betalingsmetoder

Forsendelsesbetingelser

Tilgængelige handelsbetingelser:EXW, FOB, CFR, CIF, DDP og DDU

Tilgængelige transportmetoder omfatter:

• Søfragt

• Landtransport

• Jernbanetransport

• Lastbil transport

• Luftfragt

• International ekspresservice

Forsendelsesmetoden kan vælges i henhold til produktvægt, pakkevolumen, destination, påkrævet leveringsplan og transportbudget.

Forsendelsesomkostninger, transittider, eksportemballage og leveringsbetingelser skal bekræftes inden afsendelse.

Mærke:LIANHE
Oprindelsessted:Wenzhou, Zhejiang, Kina
