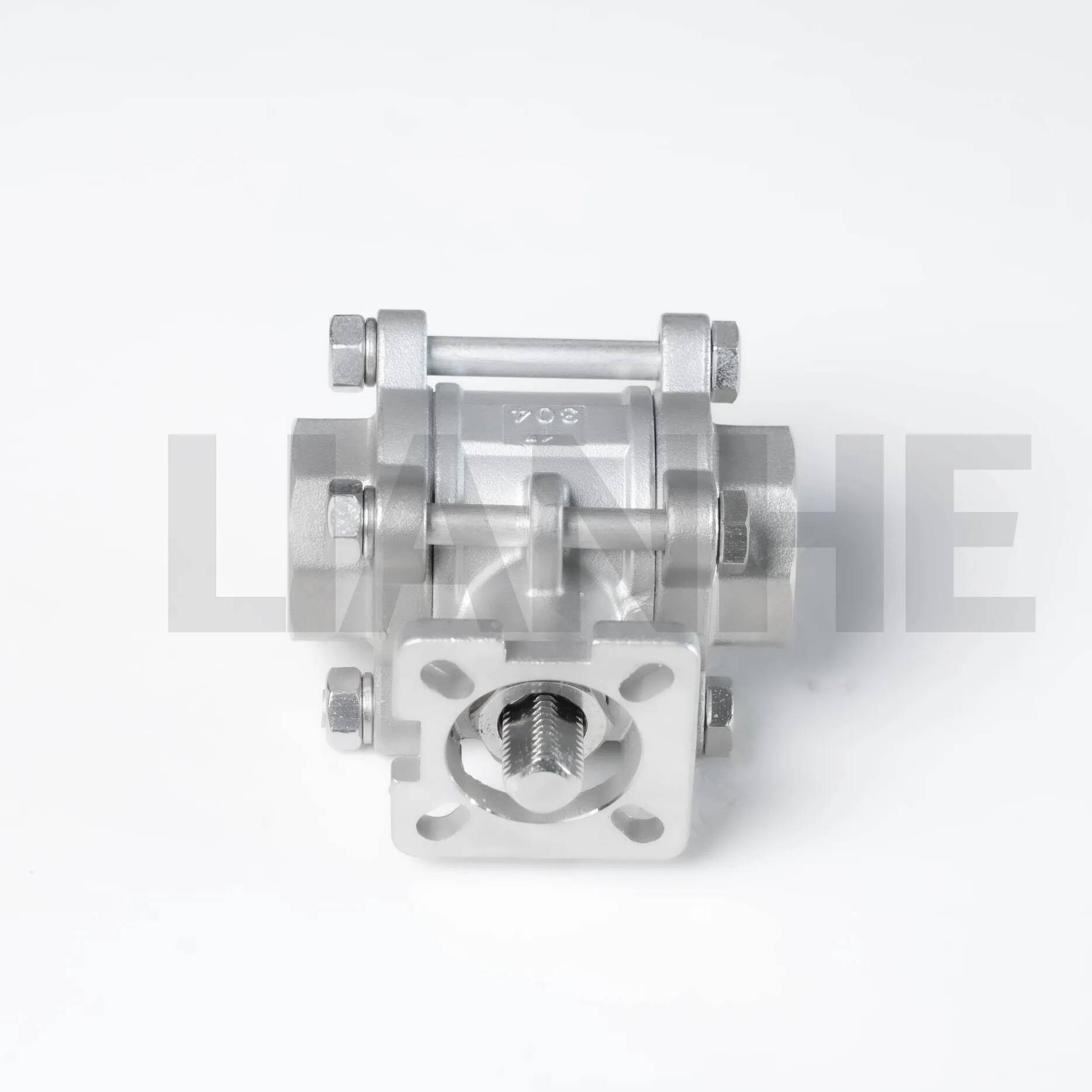

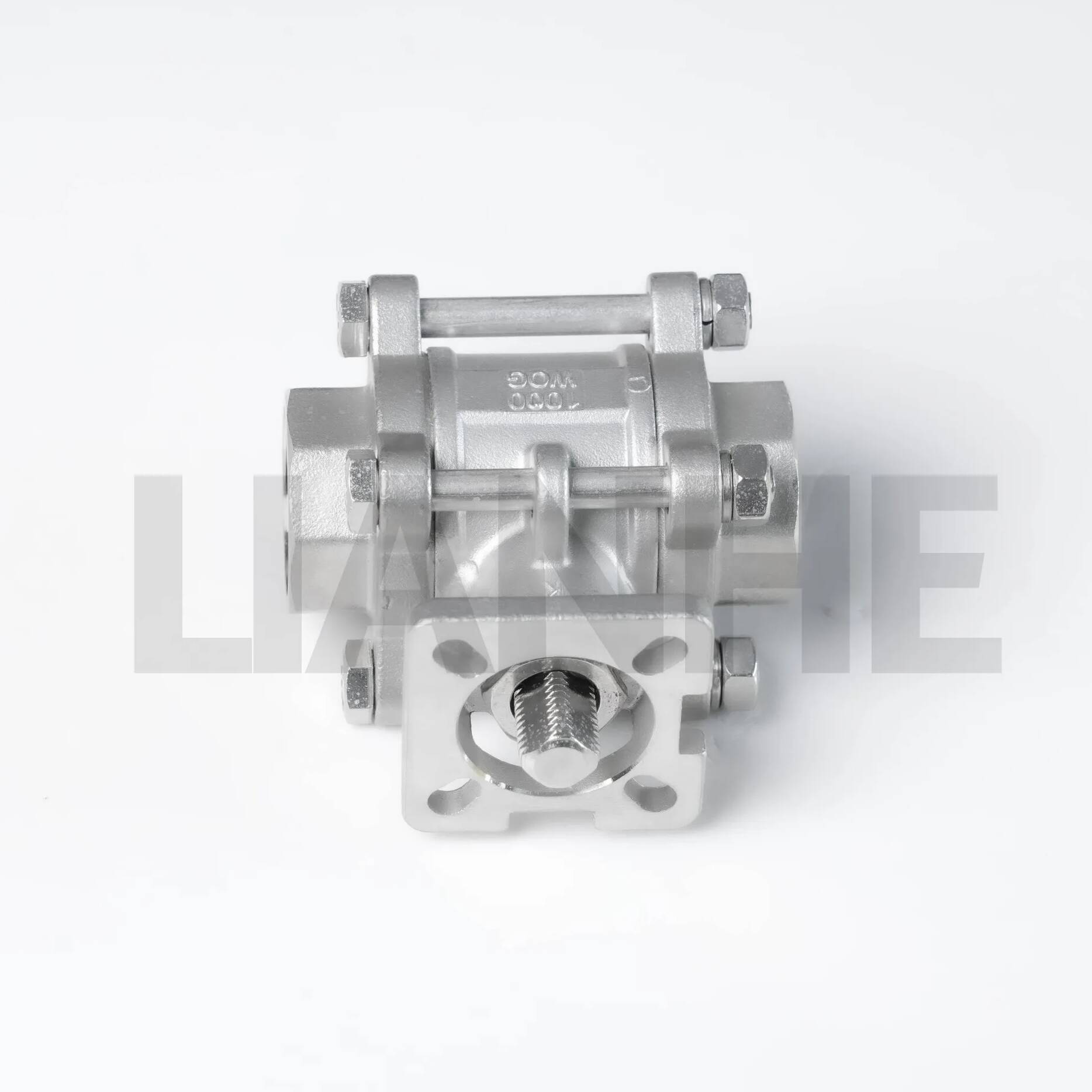

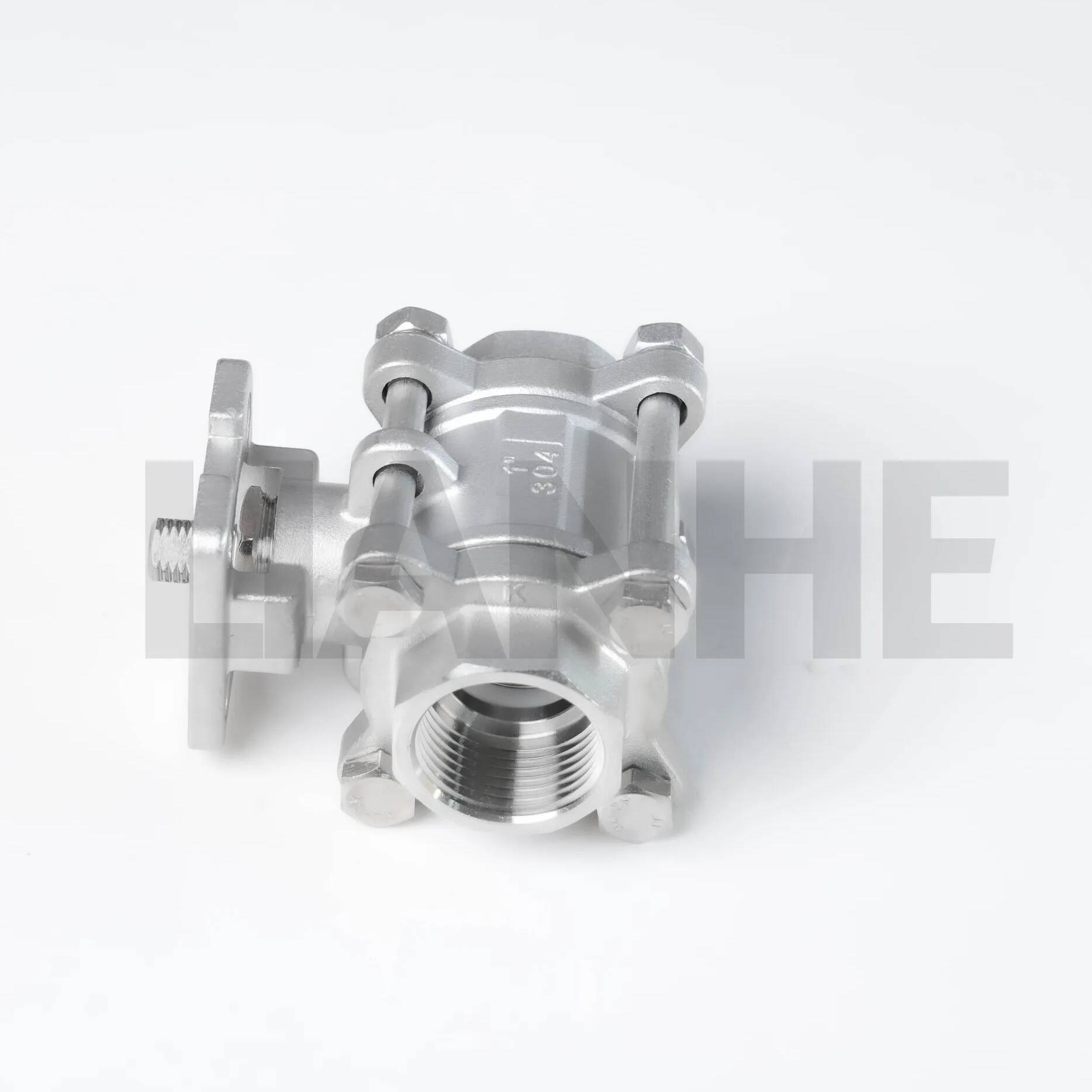

ISO 5211-kompatibel 3-delt rustfrit stål gevind kugleventil med platform

Oversigt

Den ISO 5211-kompatible 3-delt gevindkugleventil i rustfrit stål med platform er en alsidig flowkontrolløsning designet til nem automatisering og vedligeholdelse i industrielle og kommercielle systemer. Denne ventil er konstrueret af 316 rustfrit stål og har et tredelt hus, NPT-gevind (ANSI B1.20.1) og en integreret ISO 5211 monteringsplatform, der muliggør direkte aktuatorfastgørelse til fjernbetjening eller automatiseret betjening.

Funktioner

Modulært tredelt design:

Split-body konstruktion tillader hurtig udskiftning af interne komponenter (kugle, sæde, spindel) uden at afbryde rør, hvilket reducerer vedligeholdelsesnedetiden med 70 %.

ISO 5211 platform (monteringsmønster: F03-F05) eliminerer adapterplader, der er kompatible med elektriske, pneumatiske eller hydrauliske aktuatorer til 90° kvartsvingsdrift.

Højtydende tætning:

PTFE eller metal-til-metal sæder (stellite overlay) giver bobletæt afspærring (API 598) i temperaturer fra -46°C til 815°C, afhængigt af sædets materiale.

Design med fuld boring (boring = rørdiameter) minimerer trykfaldet og opnår Cv-værdier 20 % højere end sammenlignelige ventiler med reduceret boring.

Fordele med gevindforbindelse:

NPT han-/hungevind til nem installation i eksisterende systemer, kompatibel med stål-, kobber- og plastrør, med valgfri gevindforsegling for øget lækagemodstand.

Forstærket kropstykkelse ved gevindforbindelser (1,3x standard) modstår aktuatorkræfter med højt drejningsmoment uden deformation.

Materiale og overholdelse:

316 rustfrit stålhus (ASTM A316) med passiveret overflade, i overensstemmelse med FDA 21 CFR Part 177 for fødevarekontakt og NACE MR0175 for sur gas service.

Trykklassificering: 1.500 PSI (316), temperaturområde: -40°C til 260°C (RPTFE-sæde), velegnet til forskellige industrielle medier.

Anvendelse

Ideel til automatiserede og vedligeholdelsestunge miljøer:

Proceskontrol: Fjernstrømsregulering i kemiske anlæg med elektriske aktuatorer, der muliggør integration med PLC-systemer til præcis flowmodulering.

Mad & drikke: Sanitære applikationer i bryggerier og mejerier, med 316 rustfrit stål og PTFE sæder, der opfylder 3-A sanitære standarder for clean-in-place (CIP) systemer.

Vandbehandling: Automatiske afspærringsventiler i filtreringssystemer og omvendt osmoseanlæg, med ISO-platform, der letter hurtig udskiftning af aktuator under vedligeholdelse.

Aerospace Ground Support: Brændstof- og hydraulikledninger i flyvedligeholdelsesfaciliteter med 316 rustfrit stål, der modstår jetbrændstof og afisningsvæskekorrosion.

FAQ

Q: Hvilket aktuatormoment er påkrævet for en 2" ventil?

EN:Typisk 20-30 N·m til manuel betjening; Se ventildatabladet for anbefalinger til aktuatormoment baseret på mediets viskositet.

Q: Kan platformen fjernes til manuel betjening?

EN:Nej, platformen er integreret i ventilhuset; brug et håndtag eller et håndhjul (medfølger) til manuel styring, når aktuatorer ikke er installeret.

Spørgsmål: Hvordan man sikrer aktuatorjustering med ISO-platformen?

EN:Brug en momentnøgle til at fastgøre aktuatorboltene til 15-20 N·m, hvilket sikrer parallelitet mellem platformen og aktuatorens monteringsflade.

Q: Er eksplosionssikre aktuatorer tilgængelige?

EN:Ja, vælg aktuatorer med ATEX/IECEx-certificering til brug i zone 1 eksplosive atmosfærer, kompatible med vores ventils ISO 5211-grænseflade.
