Elektrisk aktiveret 3-delt gevind kugleventil til automatiserede systemer

Oversigt

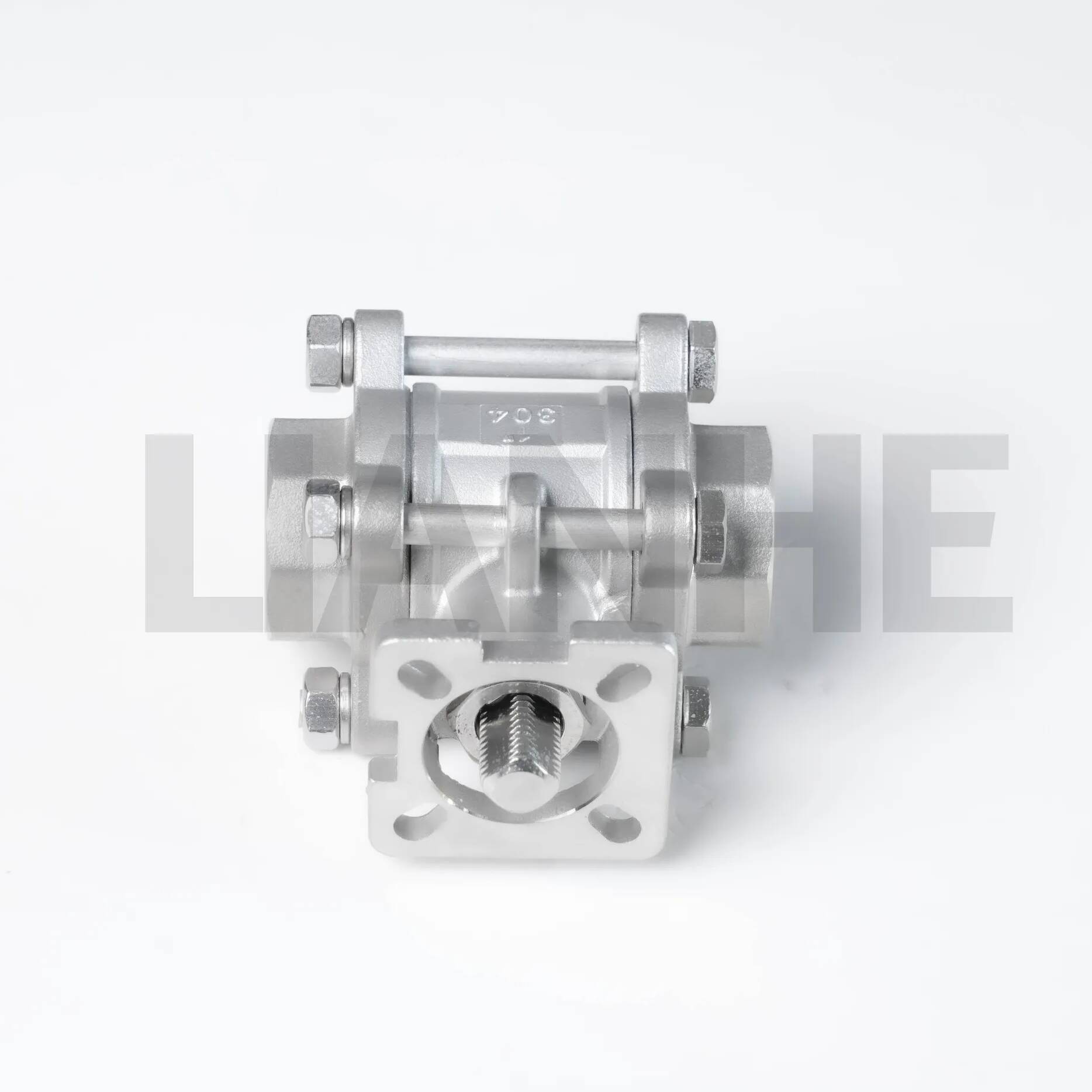

Den elektrisk aktiverede 3-delt gevindkugleventil er en alsidig flowkontrolløsning designet til automatiserede industrielle og kommercielle systemer, der kombinerer pålideligheden af ​​en tredelt kugleventil med præcisionen fra en elektrisk aktuator. Denne ventil er konstrueret af 304 rustfrit stål og har NPT-gevind (ANSI B1.20.1) og en integreret ISO 5211 monteringsplatform, der muliggør problemfri integration med PLC/DCS-systemer til fjernbetjening eller programmeret drift.

Funktioner

Integreret automatisering:

24V DC eller 230V AC elektrisk aktuator med 90° kvart-omdrejningsdrift, der tilbyder fejlsikker position (åben/lukket) og momentudgange op til 50 N·m for 2" ventiler.

ISO 5211-platformen eliminerer adapterplader, hvilket sikrer direkte montering af aktuatorer fra mærker som Rotork, Limitorque eller Emerson, hvilket reducerer installationstiden med 40 %.

Præcisionsgevindforbindelser:

NPT han-/hungevind (ANSI B1.20.1) til hurtig montering med stål-, kobber- eller plastrør, kompatibel med skema 40/80 rør og testet til 1.500 PSI arbejdstryk.

Gevind belagt med anti-fast sammensætning under samling for at forhindre gnav i aktuatorapplikationer med højt drejningsmoment.

Pålidelig tætningsydelse:

PTFE-sædet giver bobletæt afspærring (API 598) op til 180°C, med en poleret kugle (Ra ≤0,8μm), der sikrer lavt drejningsmoment (≤12 N·m for 2"-ventiler) og 1.000.000 cykluslevetid.

Udblæsningssikker spindel og dobbelt-blok-og-udluft (DBB) design valgfrit til sikkerhedskritiske applikationer, der kræver isolering af både opstrøms og nedstrøms tryk.

Operationel fleksibilitet:

Temperaturområde: -20°C til 180°C (PTFE-sæde); -40°C til 260°C (RPTFE-sæde), velegnet til varmt vand, trykluft og ikke-ætsende væskeledninger.

Indbyggede endestopkontakter og positionsindikatorer giver feedback i realtid til kontrolsystemer, hvilket sikrer præcis flowregulering.

Anvendelse

Perfekt til automatiseret flowkontrol i forskellige industrier:

Proceskontrol: Fjernbetjent tænd/sluk-drift i kemikalieblandetanke, med 304 rustfrit stål, der opfylder FDA-kravene til indirekte fødevarekontakt i drikkevareproduktion.

VVS-systemer: Automatiseret styring af kølevands- og varmoliekredsløb i kommercielle bygninger, integreret med BMS (Building Management Systems) for energieffektivitet.

Industriel automation: Pneumatiske transportsystemer og robotarms væskeledninger, med elektrisk aktivering, der muliggør hurtig reaktion (≤5 sekunder for 2" ventiler).

Vandbehandling: Automatisk afbrydelse i filtreringssystemer og omvendt osmoseanlæg, med NPT-gevind, der letter hurtig udskiftning i kompakte installationer.

FAQ

Q: Hvad er responstiden for den elektriske aktuator?

EN:Typisk responstid er 8-15 sekunder for 2" ventiler, afhængigt af spændings- og momentkrav; se aktuatordatabladet for nøjagtige specifikationer.

Q: Kan ventilen betjenes manuelt under strømafbrydelser?

EN:Ja, de fleste aktuatorer har en manuel tilsidesættelse af håndtag til nøddrift, selvom regelmæssig manuel brug ikke anbefales af hensyn til langsigtet pålidelighed.

Q: Er aktuatoren vandtæt?

EN:Aktuatorer er klassificeret IP67 som standard, velegnet til våde miljøer; IP68-varianter er tilgængelige til nedsænkelige applikationer (f.eks. spildevandsbehandlingsbassiner).

Q: Sådan kalibreres aktuatoren med ventilen?

EN:Brug det indbyggede kalibreringsværktøj til at indstille åbne/lukkede positioner, og sørg for, at kuglen flugter med aktuatorens endestop for nøjagtig feedback.
