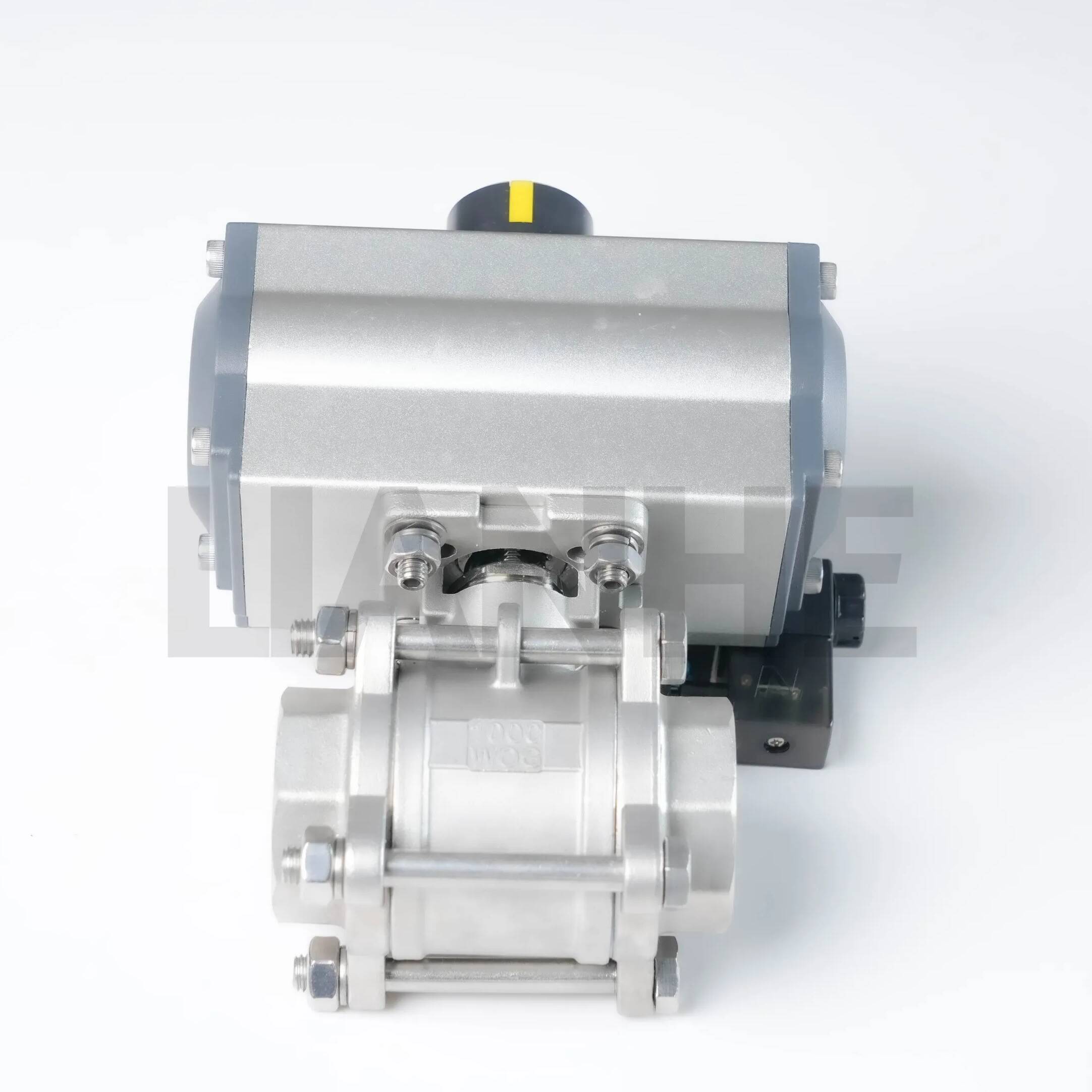

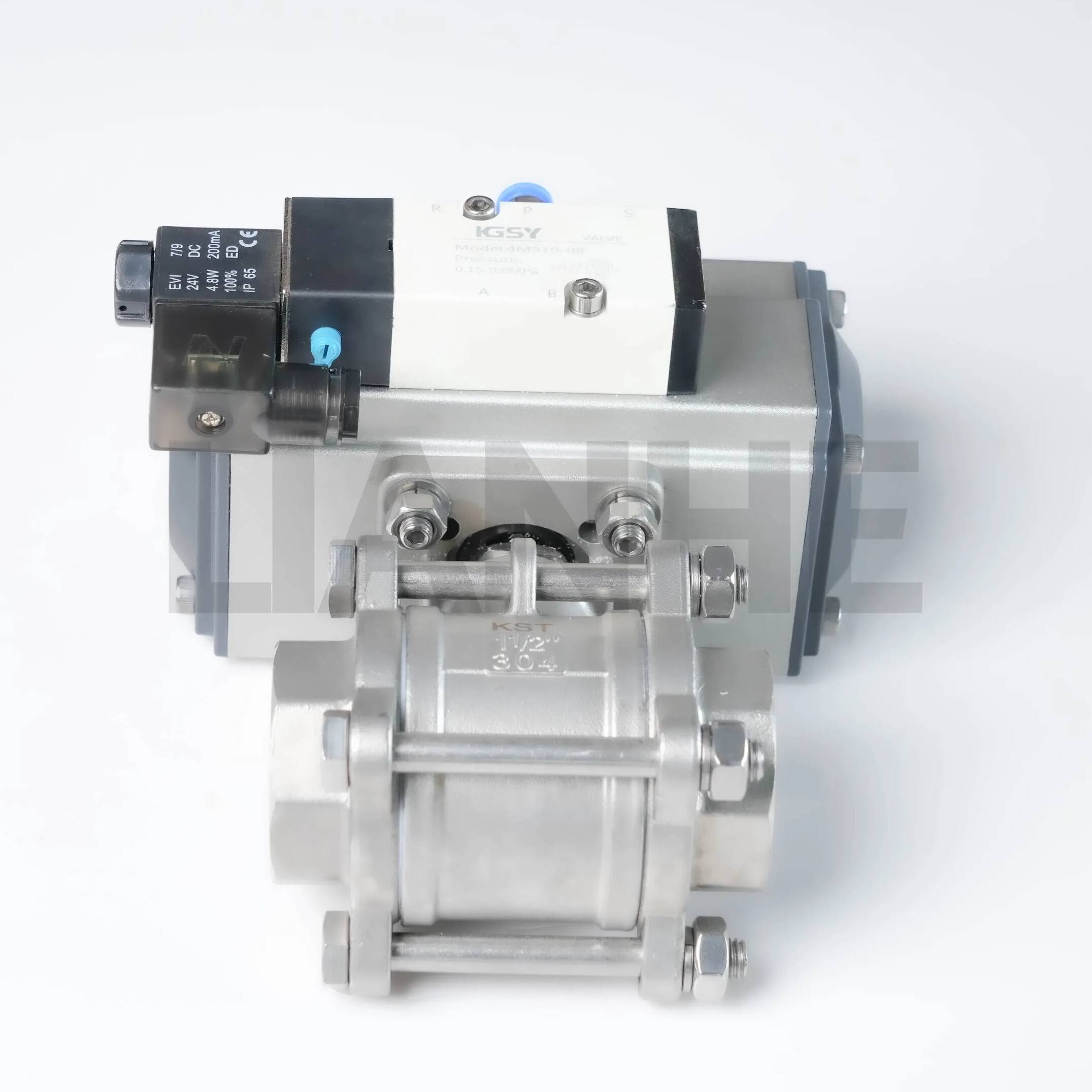

Pneumatisk-aktiveret 3-delt gevind kugleventil til industriel automation

Oversigt

Den pneumatisk-aktiverede 3-delt gevindkugleventil er en højpålidelig flowkontrolløsning designet til hurtig og effektiv drift i industrielle automationssystemer. Konstrueret af 316 rustfrit stål, har denne ventil NPT-gevind (ANSI B1.20.1) og en pneumatisk aktuator, der giver hurtig 90° kvart-omdrejningsbevægelse til on/off-kontrol i barske, korrosive miljøer.

Funktioner

Fordele ved pneumatisk aktivering:

Dobbeltvirkende eller fjederretur pneumatisk aktuator (5-8 bar lufttryk), der tilbyder fejlsikker drift (fjederretur lukker/åbner ved lufttab) og cyklustider ≤3 sekunder for 2" ventiler.

ISO 5211 monteringsplatform sikrer kompatibilitet med globale aktuatormærker (f.eks. Festo, SMC) med valgfri positioneringsanordninger til proportional flowkontrol.

Korrosionsbestandigt design:

316 rustfrit stålhus (ASTM A316) med 3,5 % molybdænindhold, der modstår kloridgruber i marine og kemiske miljøer, med en passiveret overflade, der forlænger levetiden med 30 %.

PTFE-sæde med anti-ekstruderingsring giver bobletæt afspærring (API 598) ved temperaturer fra -40°C til 260°C (RPTFE-sæde).

Præcisionsgevindforbindelser:

NPT han-/hungevind til sikker rørfastgørelse, kompatibel med skema 80-rør og kraftige fittings, drejningsmomentmålet til 80 N·m for 2" ventiler for at modstå aktuatorkræfter.

Forstærket kropstykkelse ved gevindforbindelser (1,3x standard) forhindrer deformation under højcyklus pneumatisk drift.

Sikkerhed og overholdelse:

Antistatisk enhed (fjederbelastet) sikrer elektrisk kontinuitet til gasapplikationer, hvilket reducerer risikoen for statisk afladning i brandfarlige miljøer.

Kompatibel med NACE MR0175 til surgasservice og ATEX/IECEx til brug i eksplosive atmosfærer (Zone 1/21), med valgfri flammesikringssæt.

Anvendelse

Ideel til højhastigheds, høj pålidelig industriel automatisering:

Olie og gas opstrøms: Hurtig afbrydelse i brøndhovedkontrolsystemer og kemikalieinjektionsledninger, med 316 rustfrit stål, der modstår H2S-korrosion i surgasfelter.

Mad & drikke: Hygiejnisk flowkontrol i pasteuriseringslinjer og CIP (Clean-in-Place) systemer, der opfylder 3-A sanitære standarder for direkte fødevarekontakt.

Strømproduktion: Pneumatisk styring af dampfælder og kondensatledninger i kombinerede cyklusanlæg, med hurtig aktivering, der reducerer trykstød i turbinesystemer.

Aerospace Ground Support: Brændstof- og hydraulikvæskestyring i flyvedligeholdelsesfaciliteter med pneumatisk drift, der sikrer fejlsikker ydeevne i højhøjdemiljøer.

FAQ

Q: Hvilket lufttryk kræves til aktuatoren?

EN:Standarddrift ved 6 bar; minimum 5 bar, maksimum 10 bar. Brug en trykregulator for at opretholde ensartet ydeevne.

Q: Kan ventilen bruges i vakuumsystemer?

EN:Ja, PTFE-sædet giver pålidelig forsegling ned til 29" Hg vakuum, selvom metal-til-metal-sæder anbefales til ekstreme vakuumforhold.

Q: Hvordan man forhindrer aktuatorkorrosion i kystnære miljøer?

EN:Vælg en aktuator med epoxymalet aluminiumshus eller komponenter i rustfrit stål, og installer et koalescerende luftfilter for at fjerne fugt og saltpartikler.

Q: Hvad er den anbefalede luftfilterstørrelse til aktuatoren?

EN:Brug et 5μm-klassificeret filter til at beskytte aktuatoren mod partikelforurening, hvilket sikrer jævn drift og forlænget levetid.
